Digitalt anslag
til afkortersav

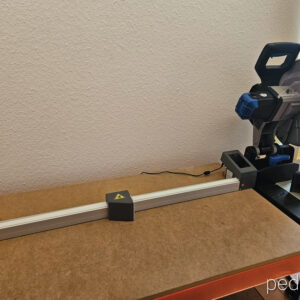

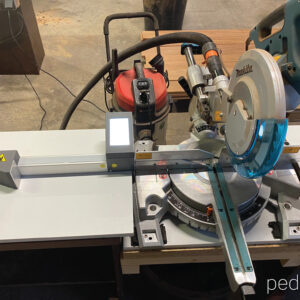

Det bruges til at indstille gentagelige skærelængder på en kap- eller geringssav. I stedet for at måle og låse et manuelt stop hver gang indtaster du en værdi, og anslaget kører automatisk til positionen. Det sparer tid og reducerer målefejl ved skæring af flere identiske emner.

Systemet er især nyttigt til:

• snedker- og værksteder, der producerer møbler, skabe, døre og vinduer, hvor mange dele skal skæres i samme længde,

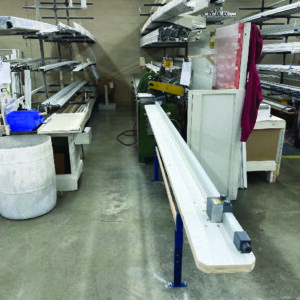

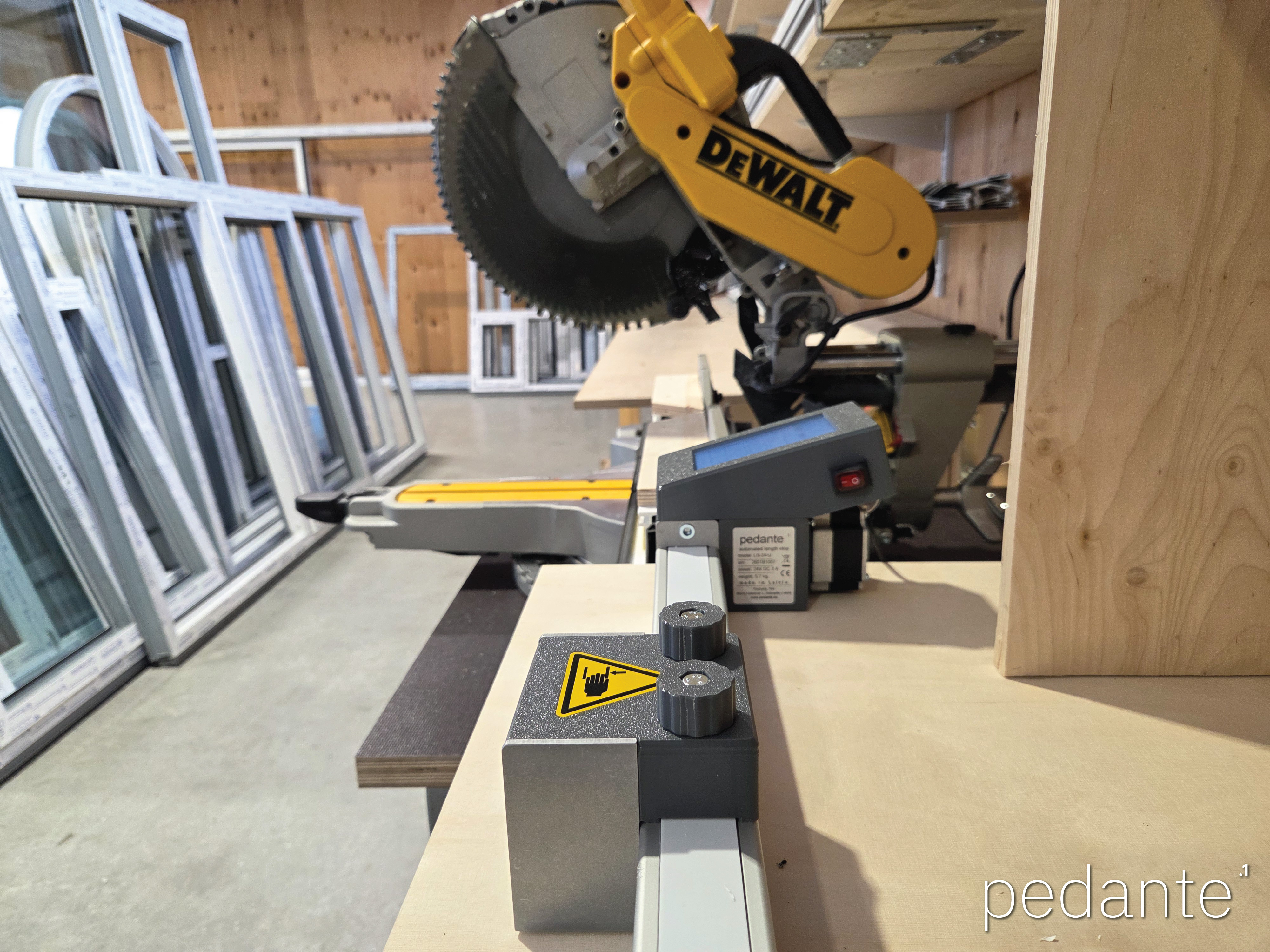

• vindues- og dørproducenter, hvor rammedele skæres i serier og kræver ensartet længdepræcision,

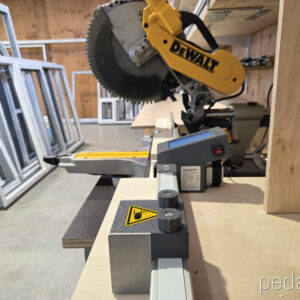

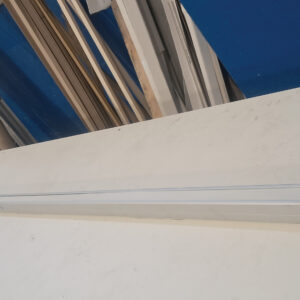

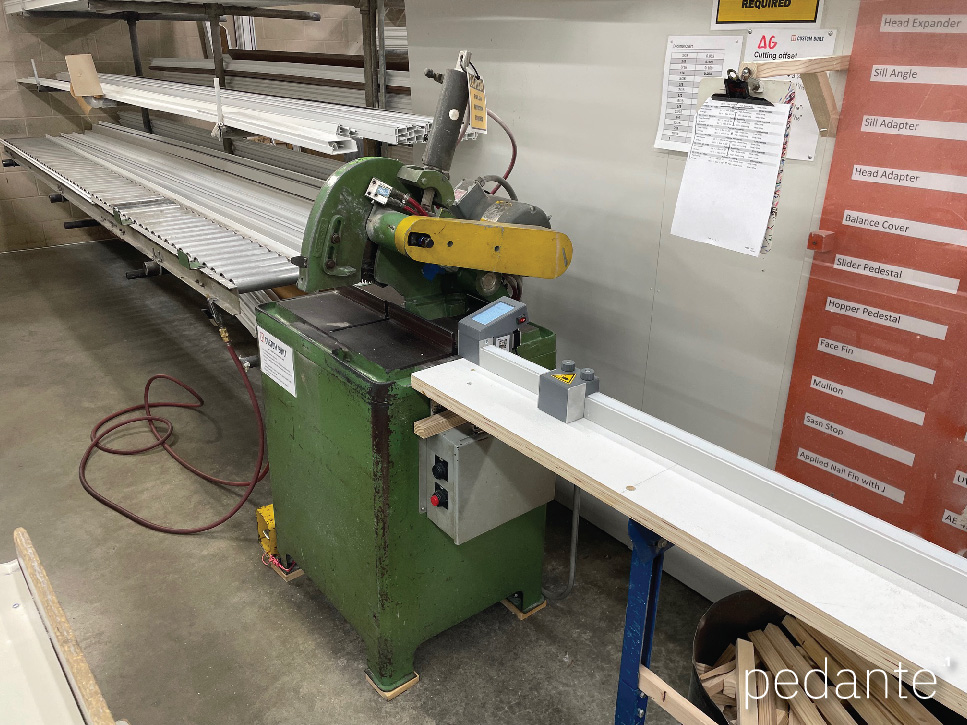

• bearbejdning af aluminium- og PVC-profiler, hvor profiler skæres dagligt til vinduer, facader og tekniske samlinger,

• små og mellemstore produktionsværksteder, hvor gentagelighed og hastighed er vigtig, men arbejdet stadig er fleksibelt og ikke fuldt automatiseret.

Generelt er systemet velegnet til værksteder, som dagligt skærer mange emner i samme længde, hvor manuel måling sinker arbejdet eller giver fejl.

Når du vælger den korrekte længde på det digitale anslag til afkortersav, skal du tage højde for dødzone, samlet systemlængde og arbejdsområde.

Dødzone
Der er altid en minimumsafstand mellem savklingen og anslagsblokken. Det afhænger af savmodel og monteringsafstand. I praksis er denne afstand normalt 400–500 mm. Anslaget kan ikke bruges tættere på.

Samlet systemlængde
Dette er den fysiske længde af hele systemet inklusive profil, motor/styreenhed og remstrammer.

Arbejdsområde
Dette er den effektive vandring for anslagsblokken og det område, der faktisk bruges til skæring.

Eksempel
Hvis du vælger modellen LS-24-U med et arbejdsområde på 2220 mm og din monteringsafstand er 450 mm, bliver dit brugbare skæreområde fra 450 mm til 2670 mm.

Typiske længder
Vælg en model, så de fleste daglige skæringer ligger godt inden for arbejdsområdet. Ved lejlighedsvise længere skæringer kan anslagsblokken midlertidigt fjernes og der kan skæres manuelt.

Korte længder
Hvis du skal skære kortere end dødzonen tillader, brug en afstandsklods. Eksempel: minimumslængde 450 mm, ønsket emne 250 mm. Brug en 1000 mm afstandsk lods, indtast 1250 mm, placer klodsen mod anslaget og skær.

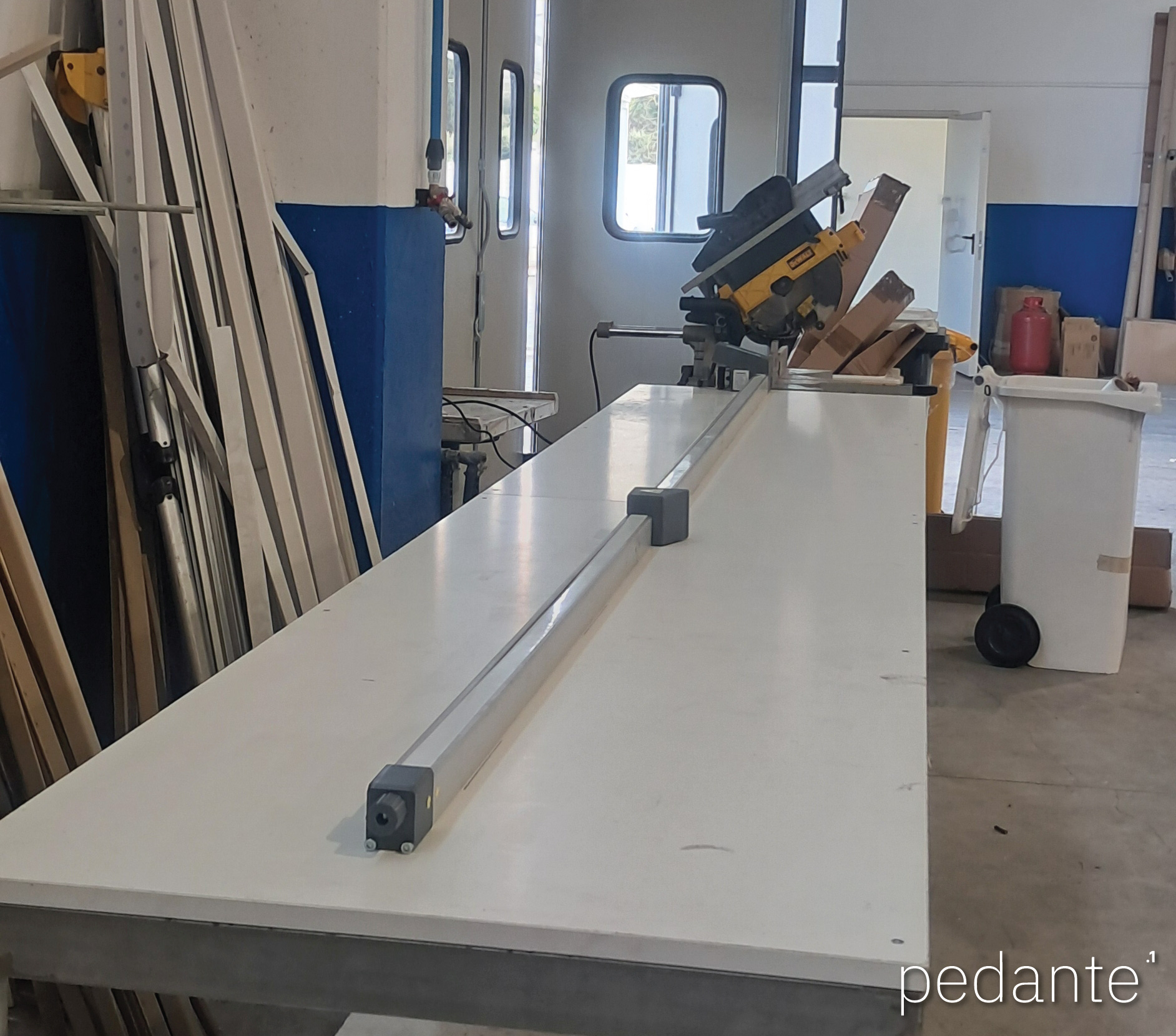

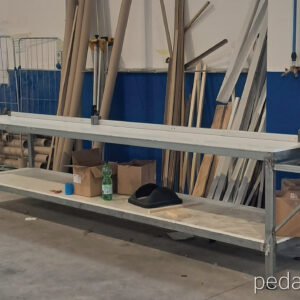

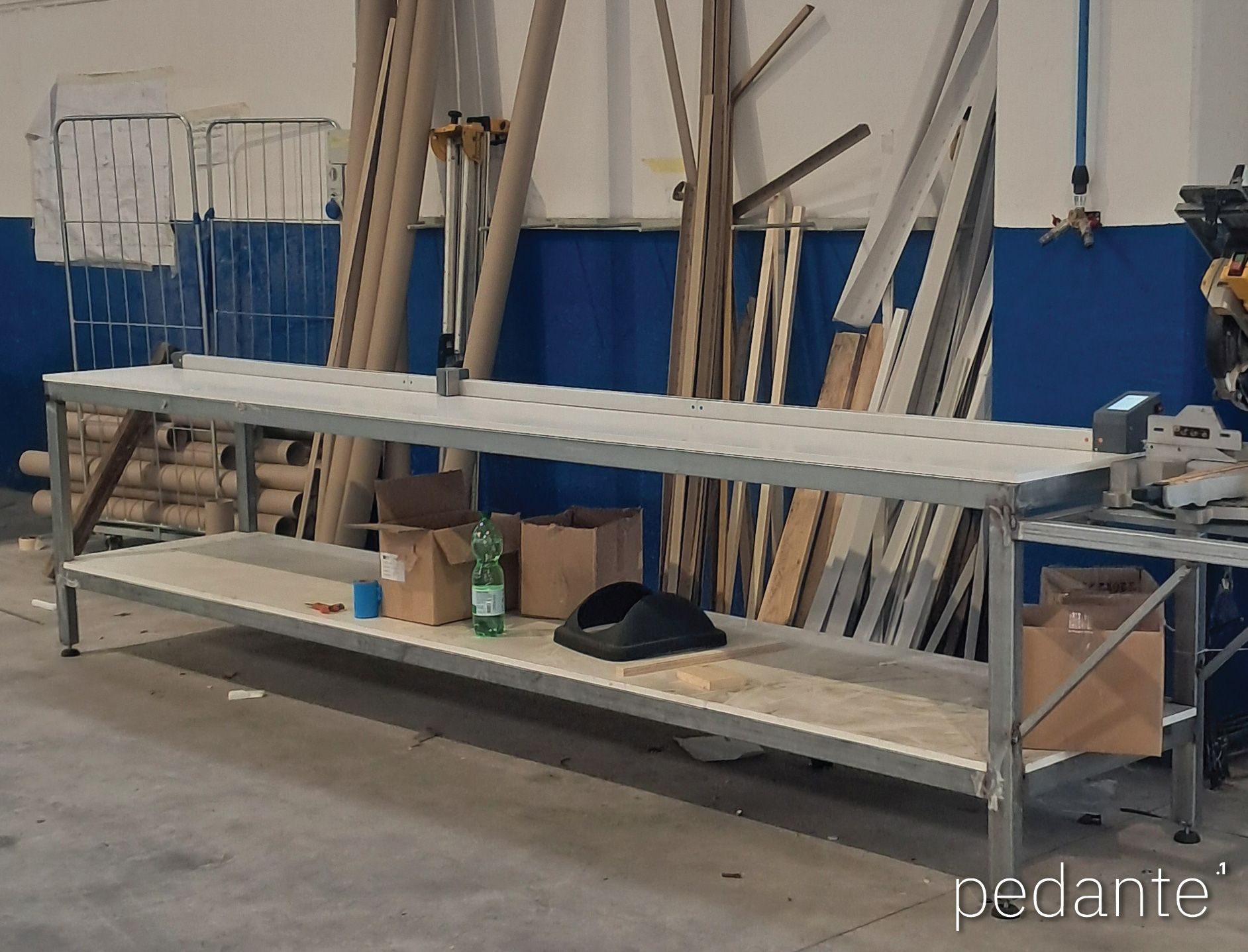

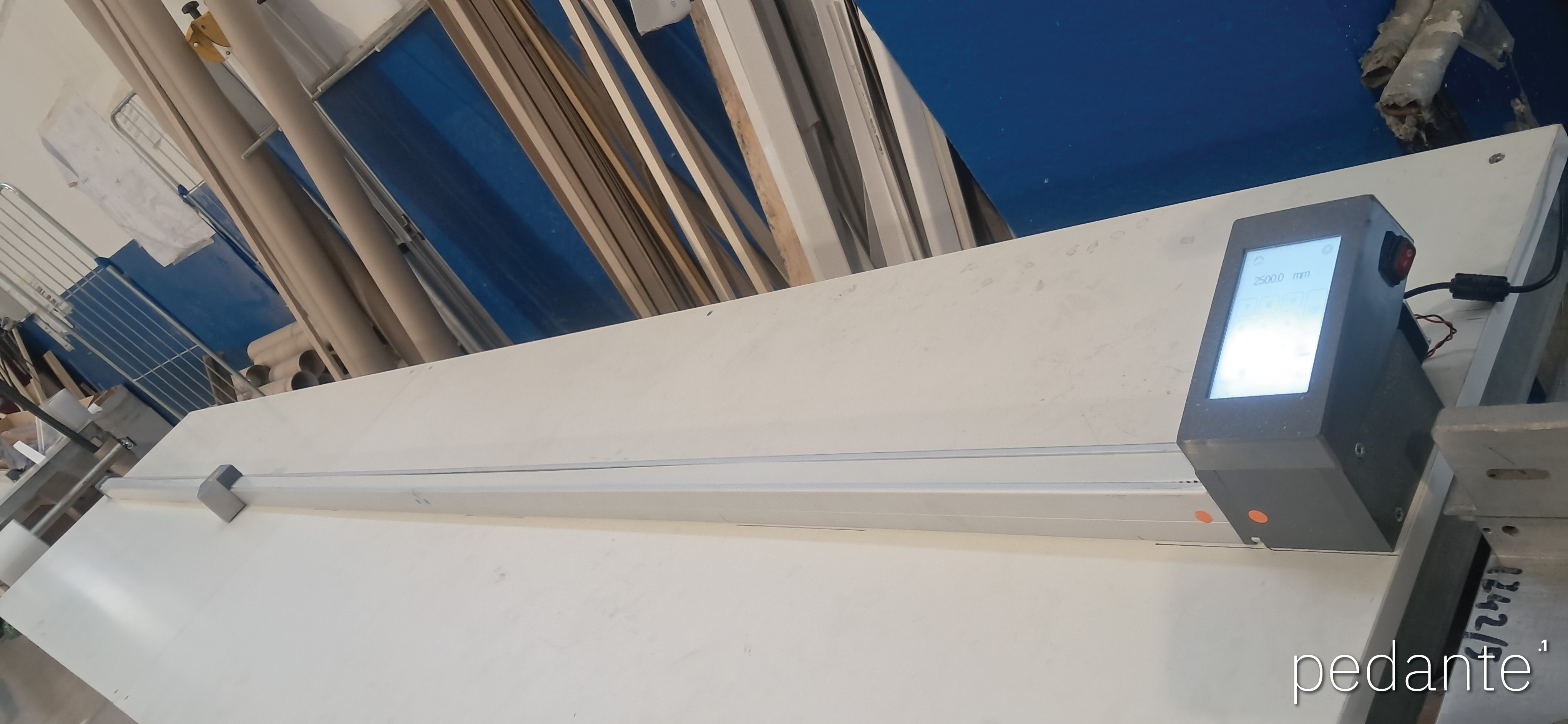

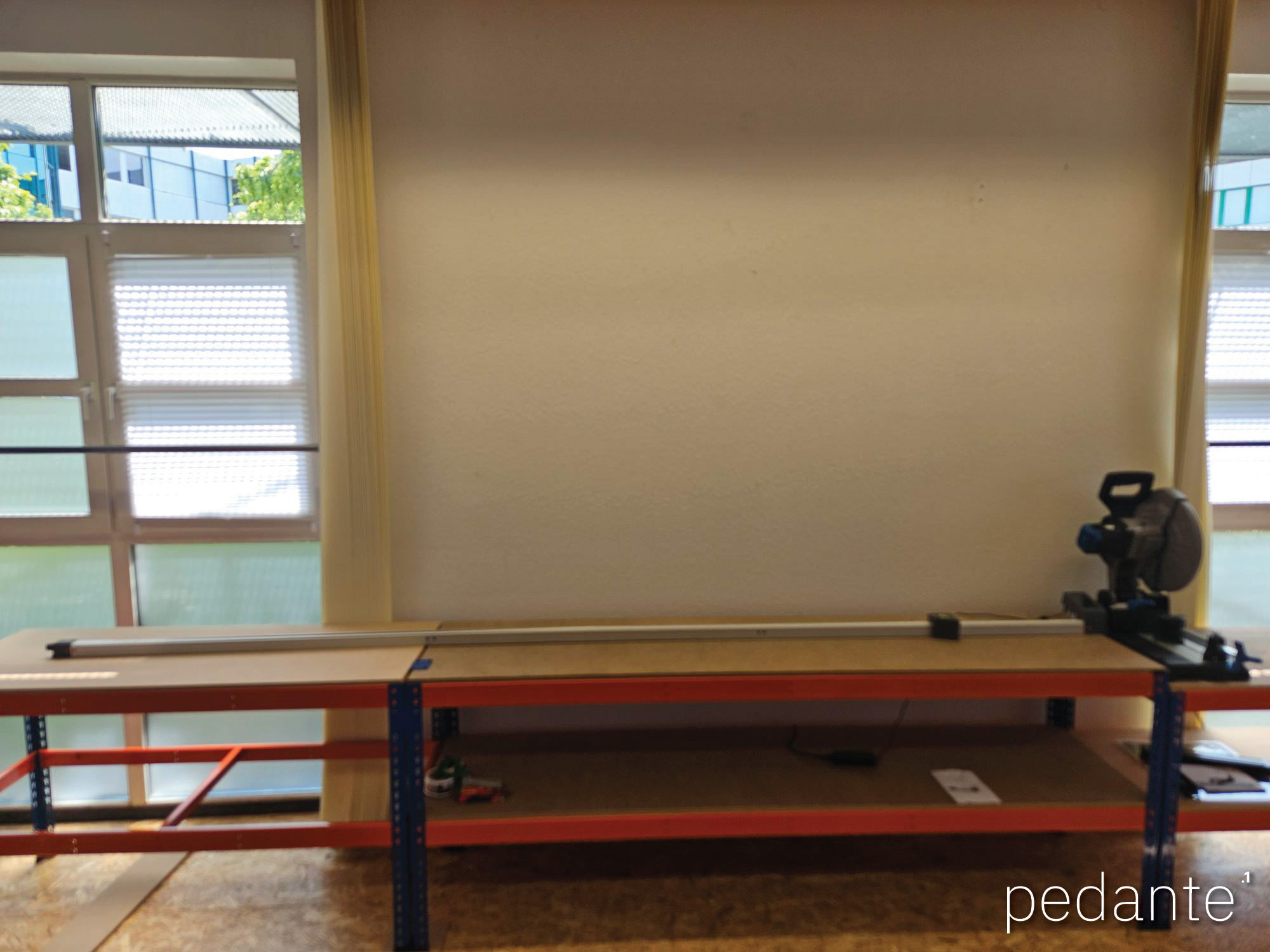

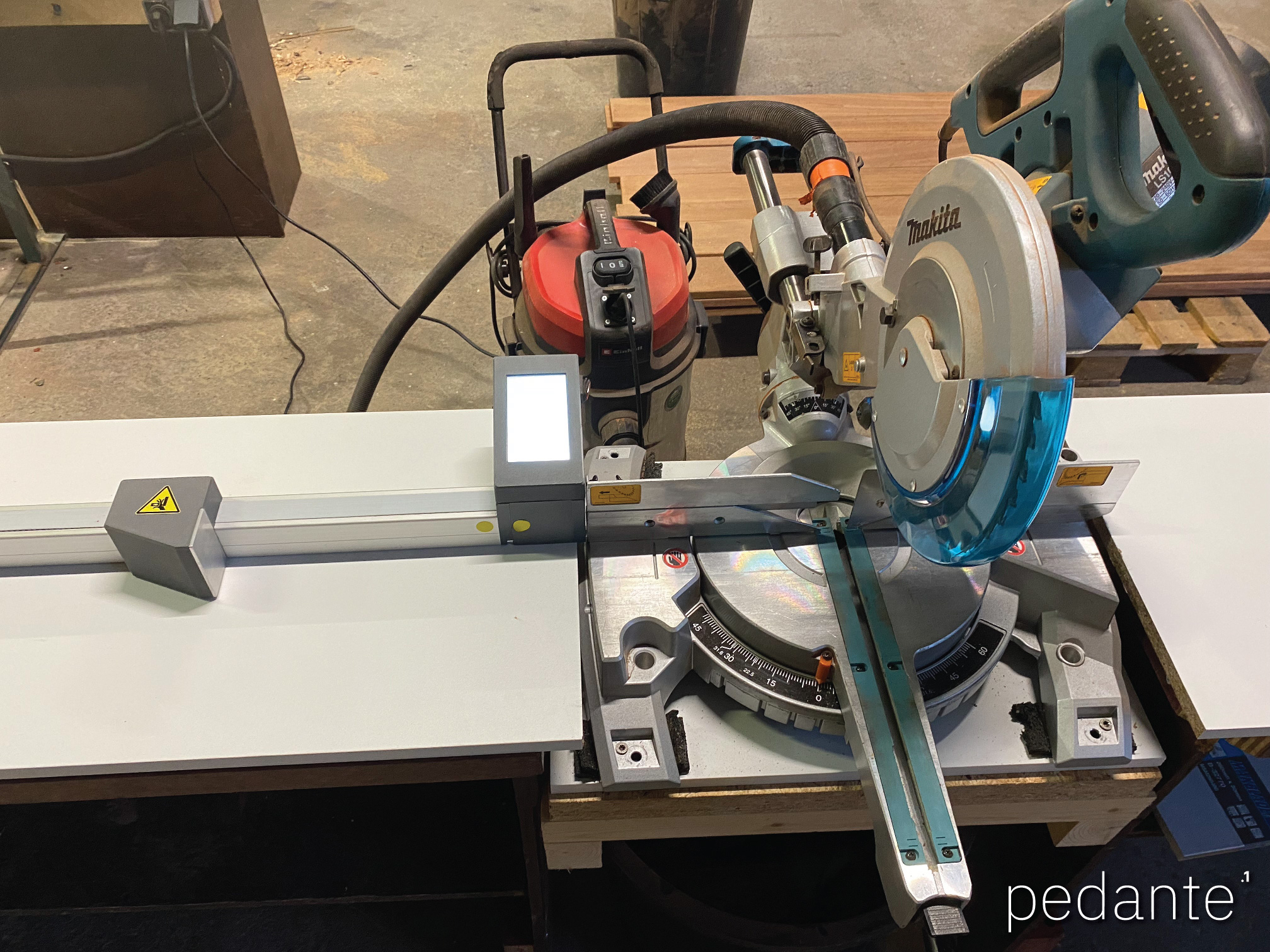

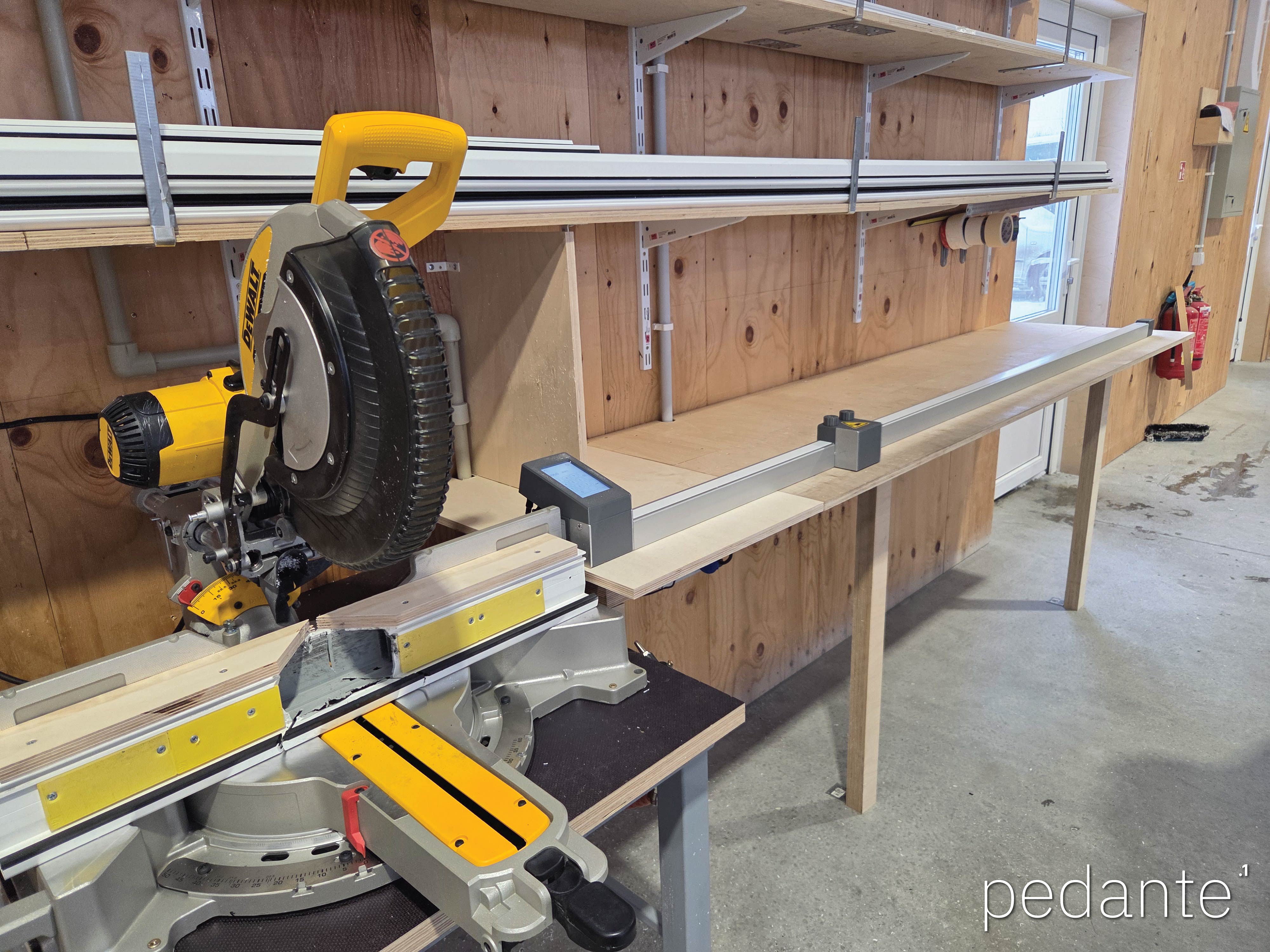

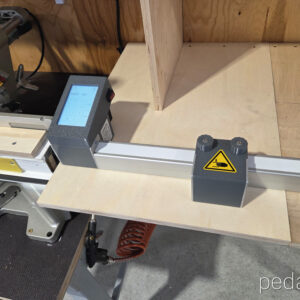

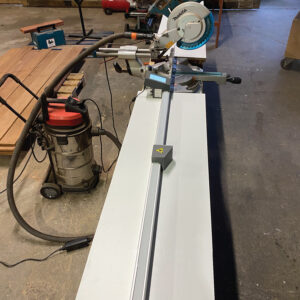

Anslaget monteres med hammerhovedbolte, som glider ind i noten på undersiden af profilen. Du borer tilsvarende huller i dit savbord eller rullebord, placerer anslaget og spænder boltene.

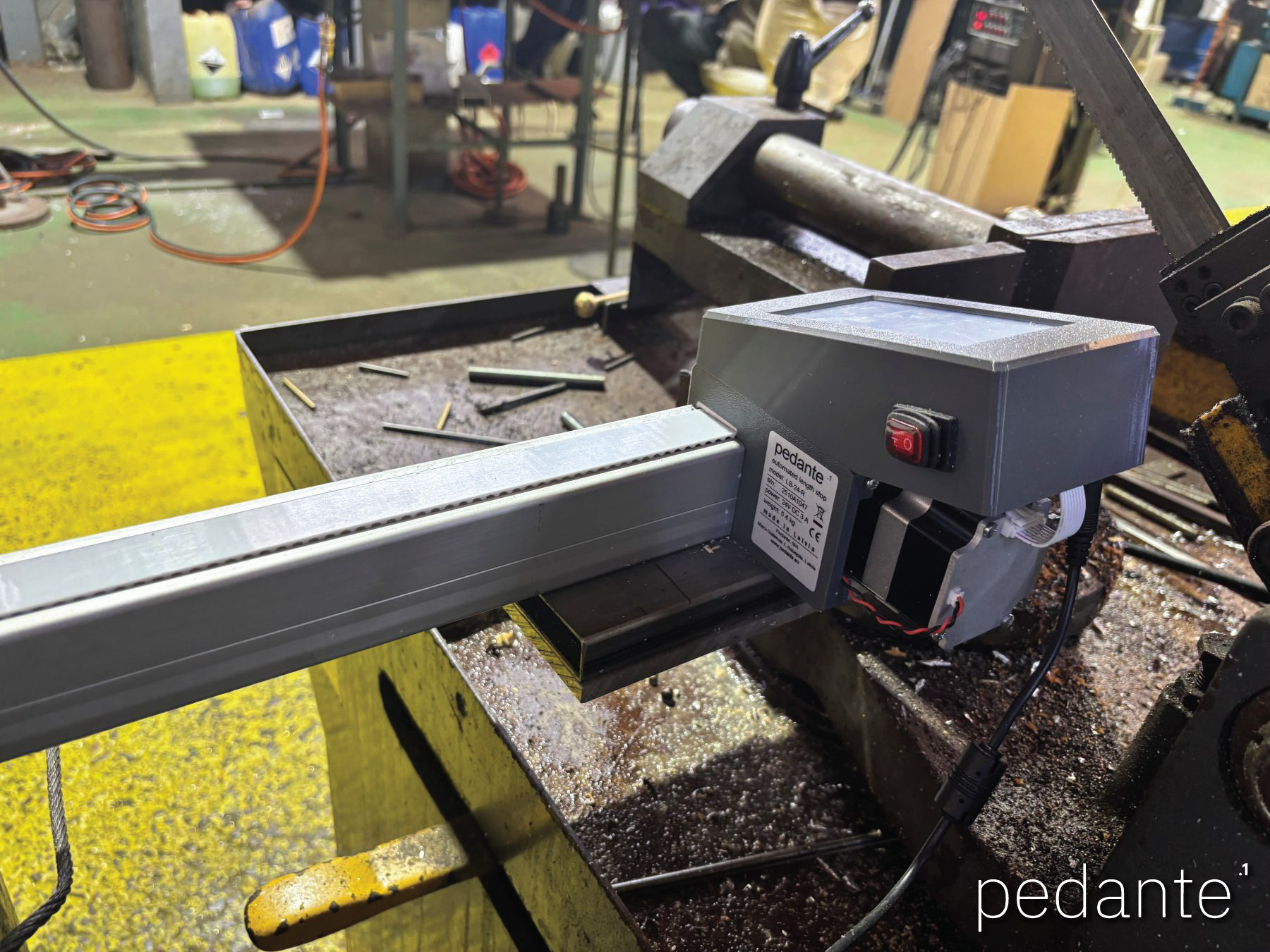

Universal Series kan monteres på venstre eller højre side. Hvis siden senere skal ændres, vendes styreenheden (motorsiden), og der udføres en nulstilling. Ved næste opstart foretager systemet automatisk selvidentifikation og konfigurerer sig til den nye orientering.

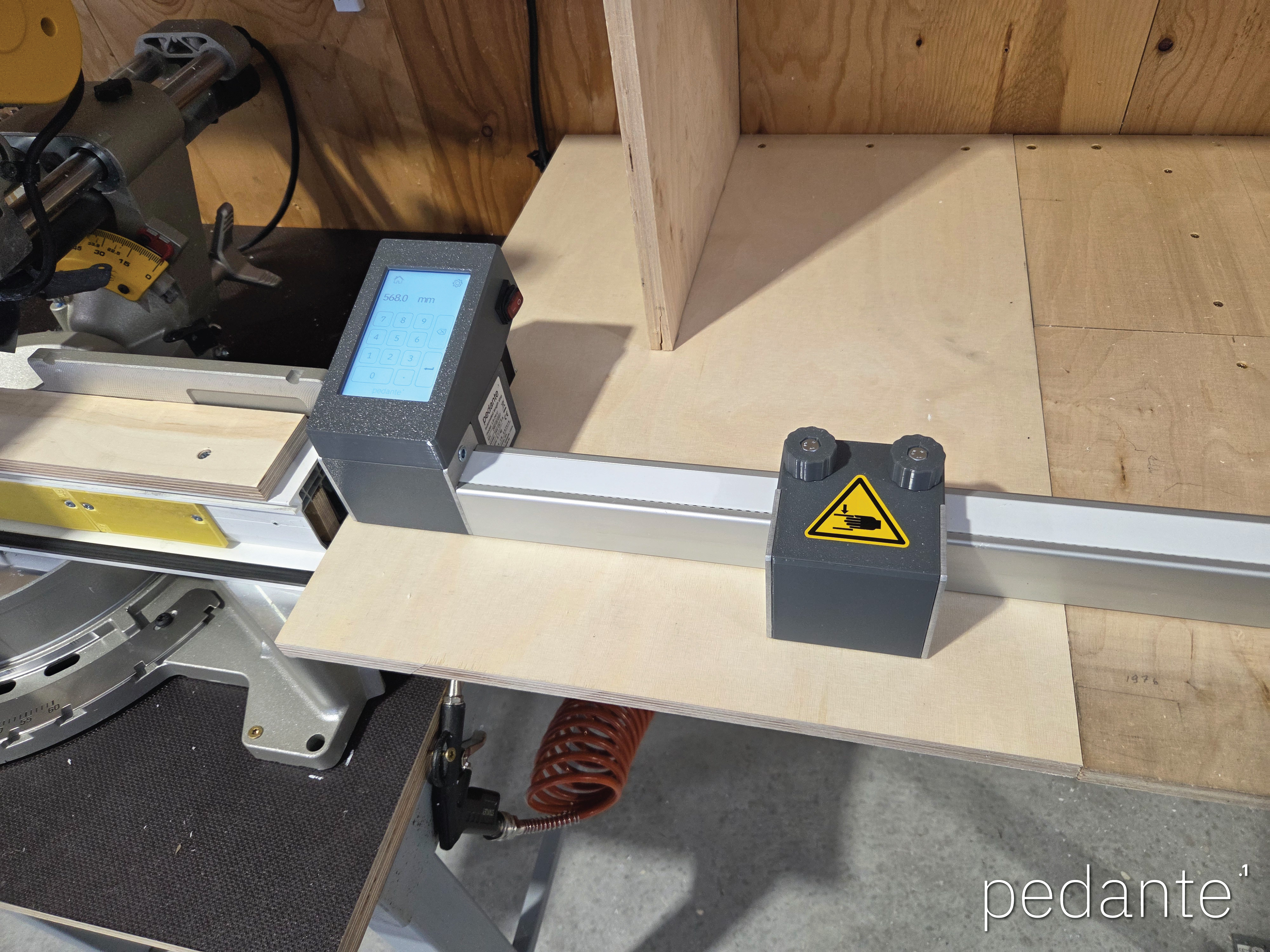

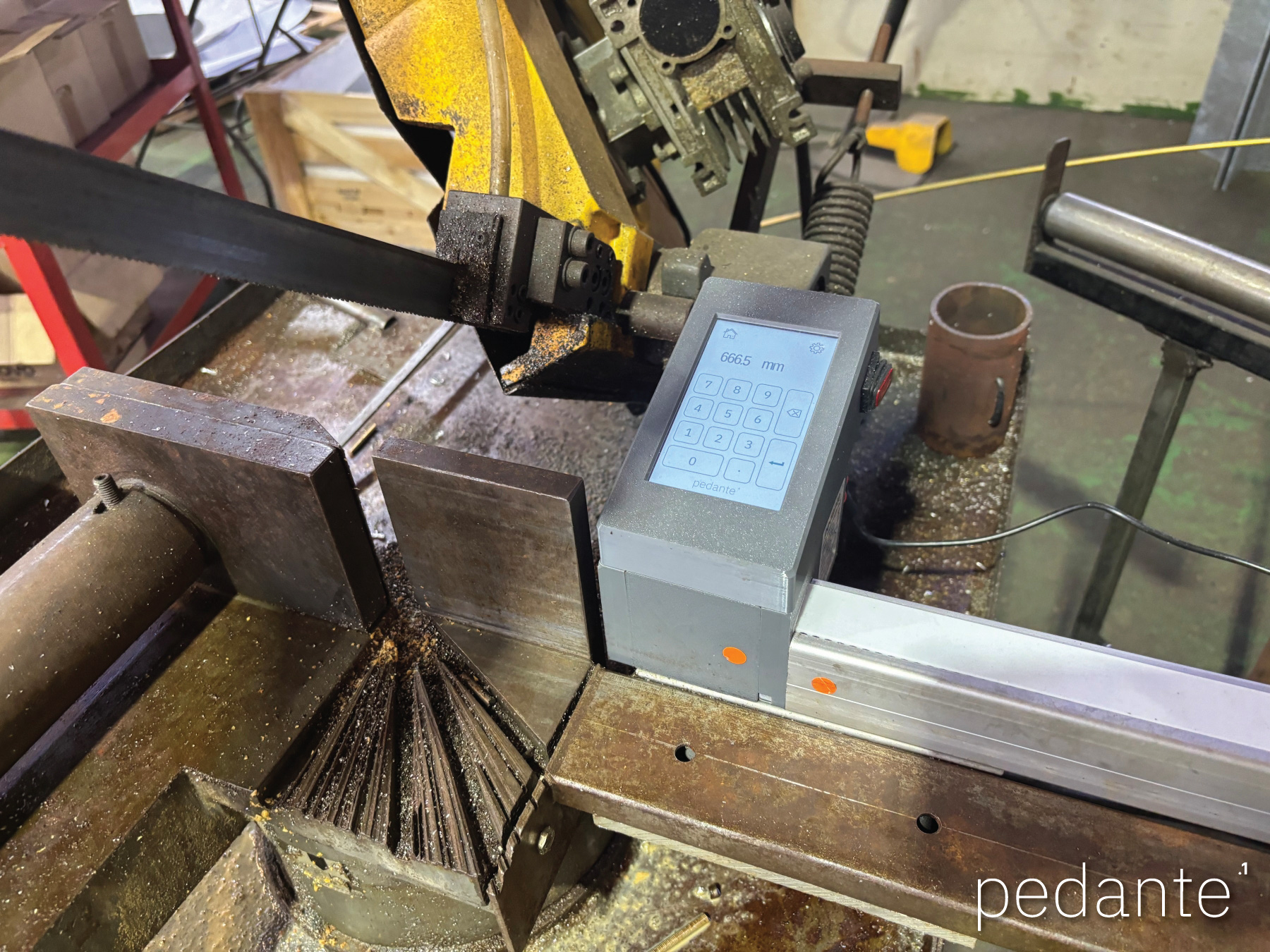

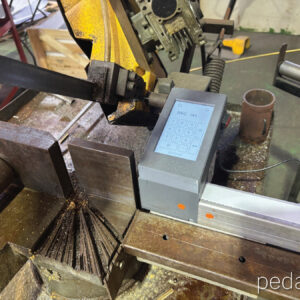

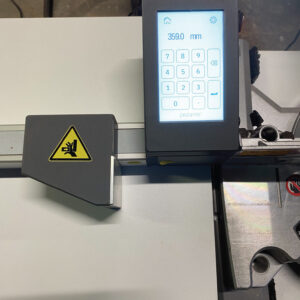

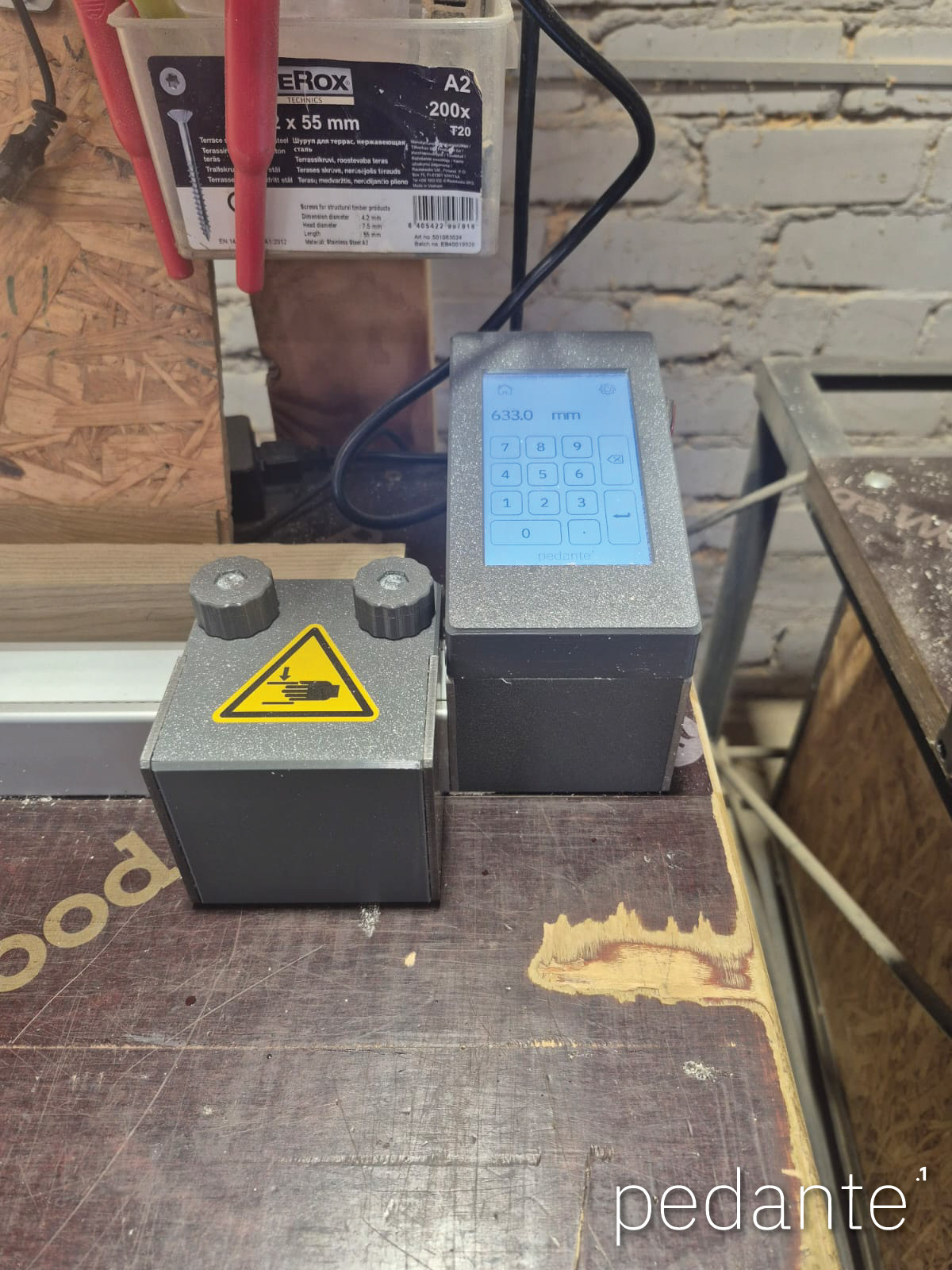

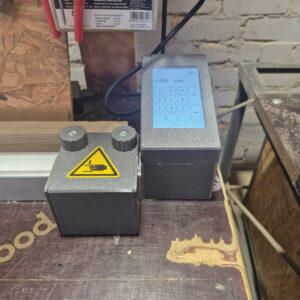

Ved arbejdsstart tændes systemet, og du trykker på Home-knappen på touchskærmen. Systemet udfører referencekørsel ved hjælp af et mekanisk stop registreret af encoderen for at fastlægge en referenceposition.

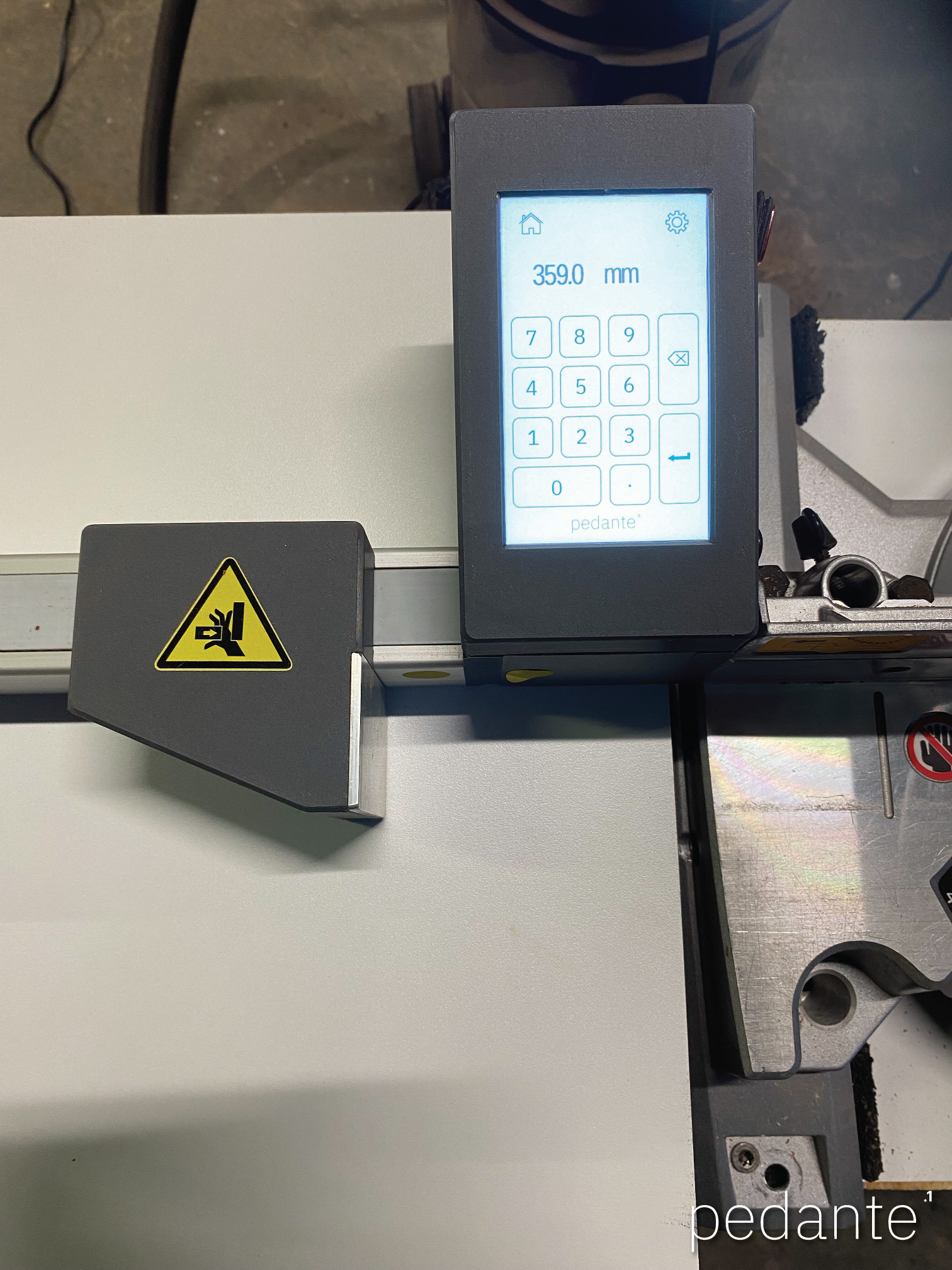

Efter referencekørsel indtaster du den ønskede længde på touchskærmen og trykker Enter. Anslagsblokken bevæger sig automatisk til målpositionen og holder den under skæringen.

Hvis du vil skifte mellem millimeter og decimale tommer, holder du mm/in-indikatoren nede på displayet.

Der kræves ingen særlig oplæring — betjeningen er lige så enkel som en lommeregner: indtast værdi og tryk Enter.

To typer kalibrering er tilgængelige via touchskærmen.

1. Referencekalibrering (nulstilling)

Denne kalibrering fastsætter referencepunktet mellem anslagsblokken og skæreværktøjet (savklinge, bor, fræser osv.). Den udføres normalt:

• efter første installation,

• efter mekaniske ændringer,

• efter udskiftning af savklinge eller referencepunkt,

• eller når målingerne ikke længere stemmer overens med de faktiske skæringer.

I praksis måler du en kendt afstand eller skærer et stykke, indtaster værdien på displayet og bekræfter kalibreringen. Processen kan gentages efter behov.

2. Tandremkalibrering

Dette er en avanceret kalibrering til at kompensere for små tolerancer i remmens deling over lange bevægelser.

Denne kalibrering udføres normalt på fabrikken og behøver som regel kun at blive gjort én gang. Den er kun nødvendig, hvis positioneringen over lange afstande viser konstant afvigelse.

Forkert remkalibrering kan reducere nøjagtigheden og bruges derfor kun ved behov.

Indtastningsopløsningen er 0.1 mm (eller 0.001 inch i tommetilstand). Praktisk positioneringsnøjagtighed er ±0.2 mm.

Nøjagtigheden akkumuleres ikke ved gentagne bevægelser. Små afvigelser kan forekomme på grund af temperaturændringer eller mekanisk sætning. Dette er normalt for remdrevne systemer og kan korrigeres med kalibrering om nødvendigt.

• Systemet er ikke designet til at skubbe materiale eller fungere som mekanisk endestop ved kraftig fremføring.

• Det understøtter ikke vinkelmåling eller sammensatte skærevinkler.

• Der er ingen skærelister, Bluetooth, Wi-Fi, apps eller cloudfunktioner. Systemet er bevidst enkelt og lokalt.

Lejlighedsvis kontakt med anslaget forekommer i normalt værkstedsarbejde, især ved lange eller tunge emner. I modsætning til manuelle stop, som kan flytte sig og give forkerte skæringer, holder systemet automatisk sin position.

Motoren holder altid anslagsblokken på plads, men under normal drift er holdekræften reduceret for at spare energi og holde motoren køligere.

Styringen overvåger positionen hundreder af gange i sekundet. Hvis blokken flyttes mere end ca. 0.1 mm, øger systemet straks holdekræften og returnerer anslaget til præcis position.

Denne korrektion sker normalt så hurtigt, at bevægelsen ikke kan ses. Anslaget er dog en præcisionspositionering og ikke et mekanisk stødstopp, så materiale bør ikke presses hårdt imod det.

Systemet arbejder med 24 V DC. Bevægelsen er jævn uden pludselig acceleration, og der findes et nødstop på touchskærmen, mens motoren kører.

Systemet er designet og fremstillet i Letland.

Garantien er to år til privat brug og ét år til erhvervsbrug. Reservedele er altid tilgængelige.

Teknisk support leveres direkte af producenten. Du kan kontakte os når som helst for opsætning, kalibrering eller fejlfinding.

Ordreforberedelse

Hver enhed klargøres og testes inden for 2–3 arbejdsdage efter betaling.

Leveringstid (efter afsendelse)

• EU: 4–7 arbejdsdage

• UK, Norway, Switzerland: 5–8 arbejdsdage

• USA & Canada: 8–12 arbejdsdage

Betaling

Betaling accepteres via bankoverførsel.

Bestilling via hjemmeside

Bestil via hjemmesidens bestillingsside.

• Med gyldigt EU VAT number eller levering uden for EU vises priser uden VAT.

• Ellers tilføjes VAT automatisk.

Efter bestilling modtager du en ordrebekræftelse med betalingsoplysninger. Efter betaling klargøres og testes enheden. Når den er afsendt, modtager du trackingnummer og faktura via e-mail.

Bestilling via e-mail

Du kan også bestille via e-mail. Send:

• valgt model eller modeller,

• virksomheds- eller personoplysninger,

• leveringsadresse,

• kontaktoplysninger,

• EU VAT number (hvis relevant).

En proformafaktura udarbejdes og sendes. Hvis du har brug for et formelt tilbud, nævn det i e-mailen.

Speciallængder

Speciallængder er mulige. Kontakt os for at aftale kravene.

Ja. Du kan kontakte os via kontaktformularen på kontaktsiden eller via e-mail på dit foretrukne sprog. Tysk, fransk, italiensk, spansk og andre sprog er velkomne.

Selvom hovedindholdet på hjemmesiden er på engelsk, svarer vi på spørgsmål, hjælper med bestillinger og yder support på dit sprog, når det er muligt.
