Digitaalinen mittavaste

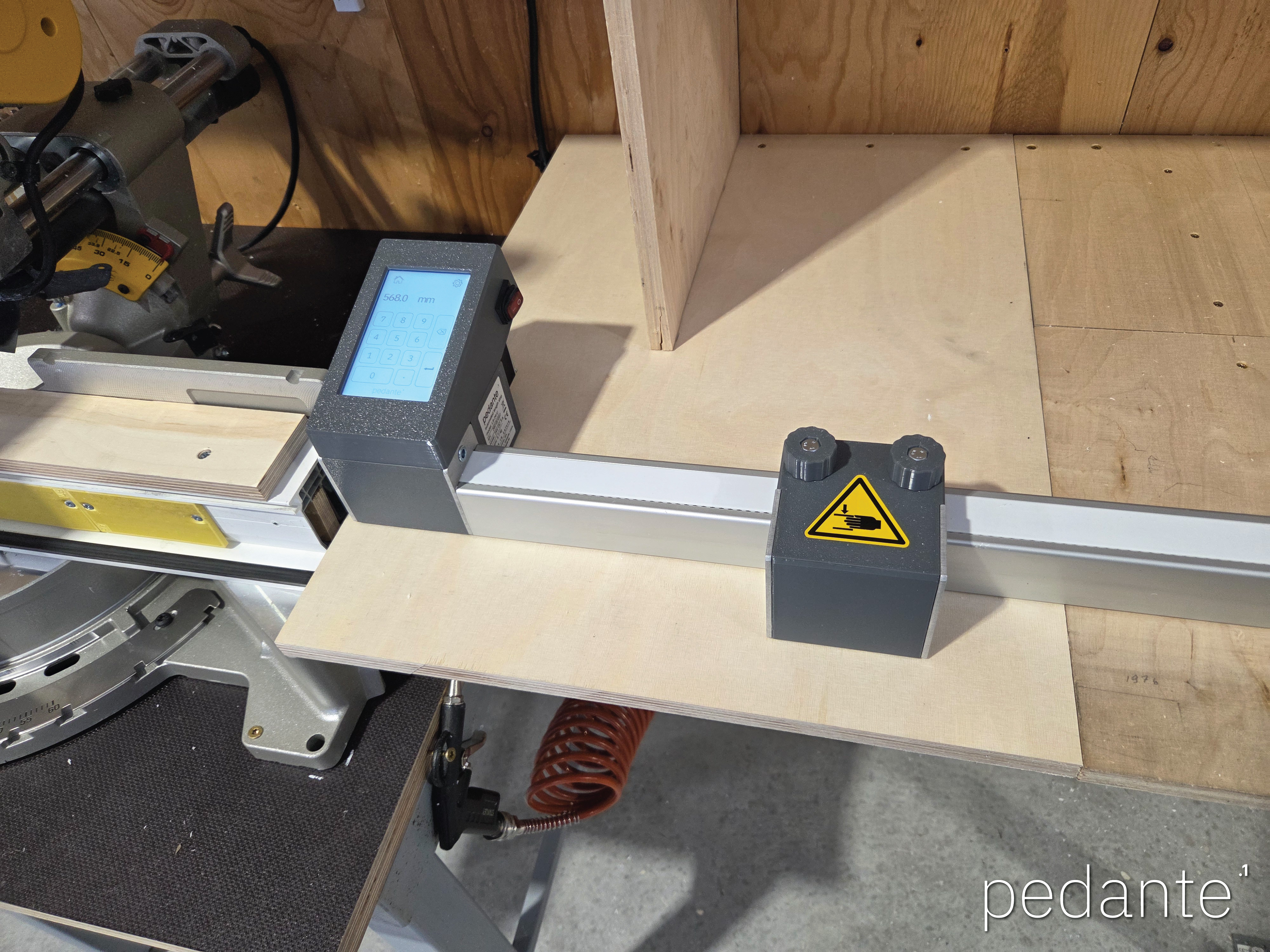

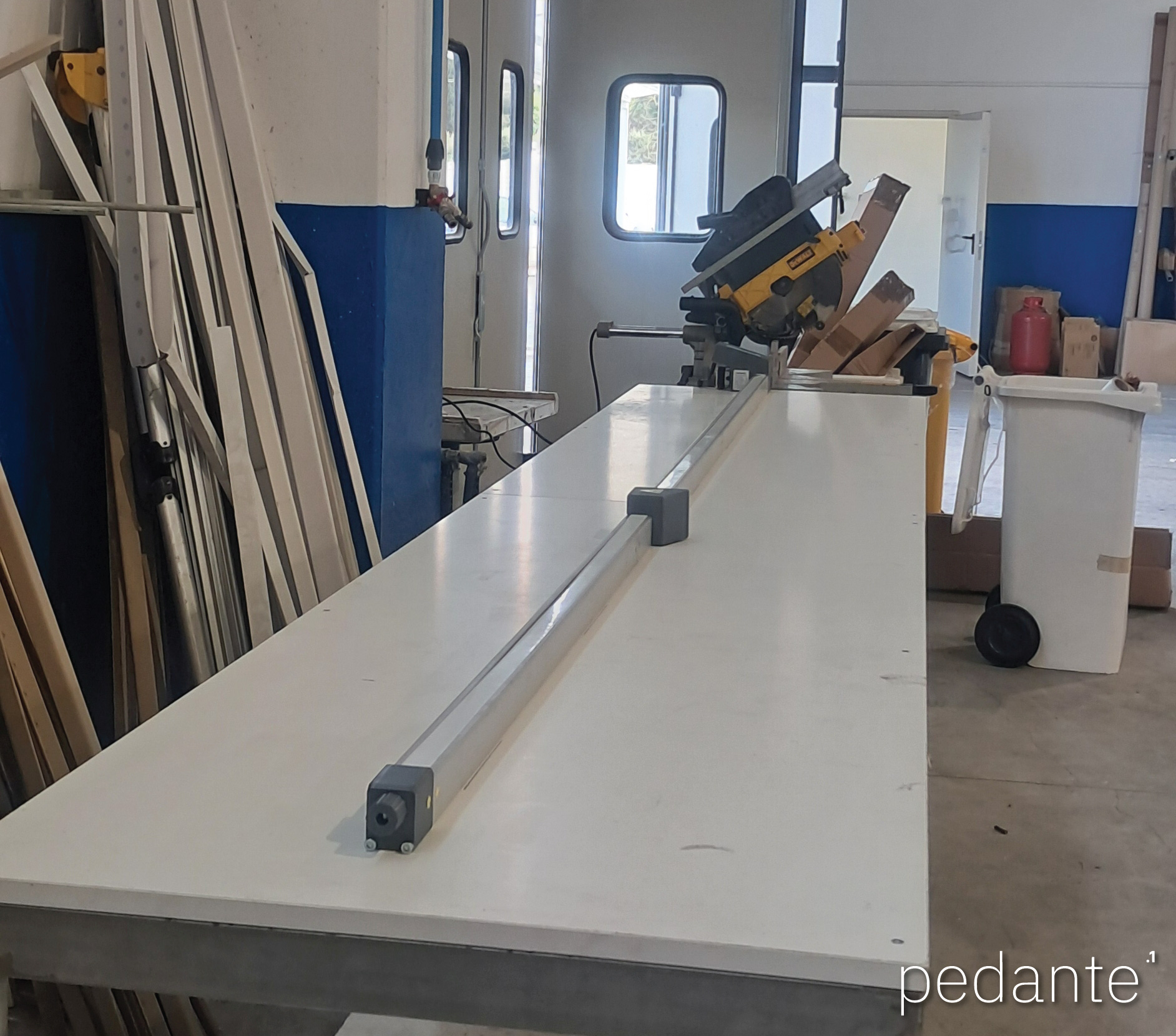

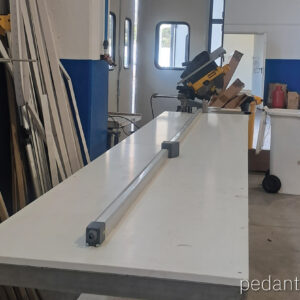

Digitaalinen mittavaste käytetään toistettavien katkaisupituuksien asettamiseen jiiri- tai katkaisusahassa. Sen sijaan että mittaisit ja lukitsisit manuaalisen vasteen joka kerta, syötät arvon ja vaste siirtyy automaattisesti haluttuun kohtaan. Tämä säästää aikaa ja vähentää mittausvirheitä, kun leikataan useita samanpituisia kappaleita.

Järjestelmä on erityisen hyödyllinen:

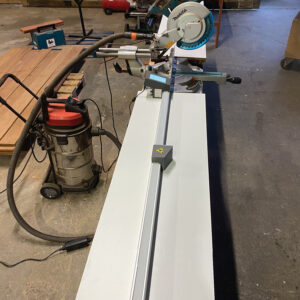

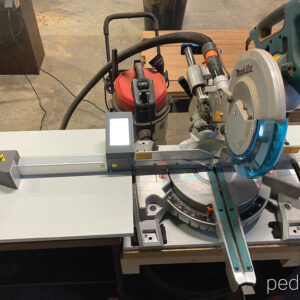

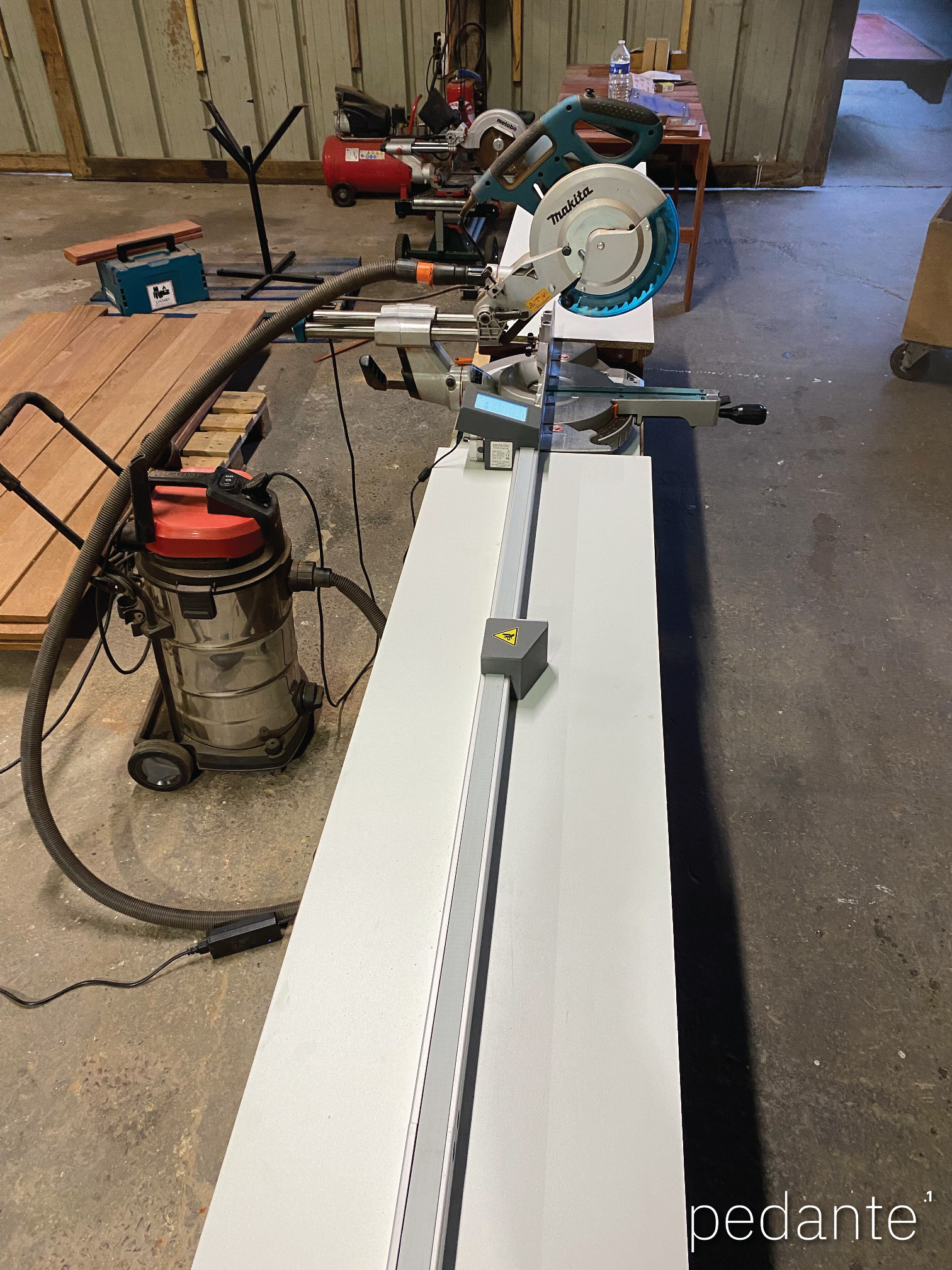

• puusepän- ja kalusteverstaissa, joissa valmistetaan huonekaluja, kaappeja, ovia ja ikkunoita ja monet osat katkaistaan samaan pituuteen,

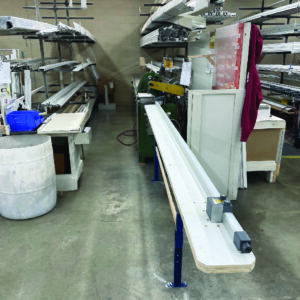

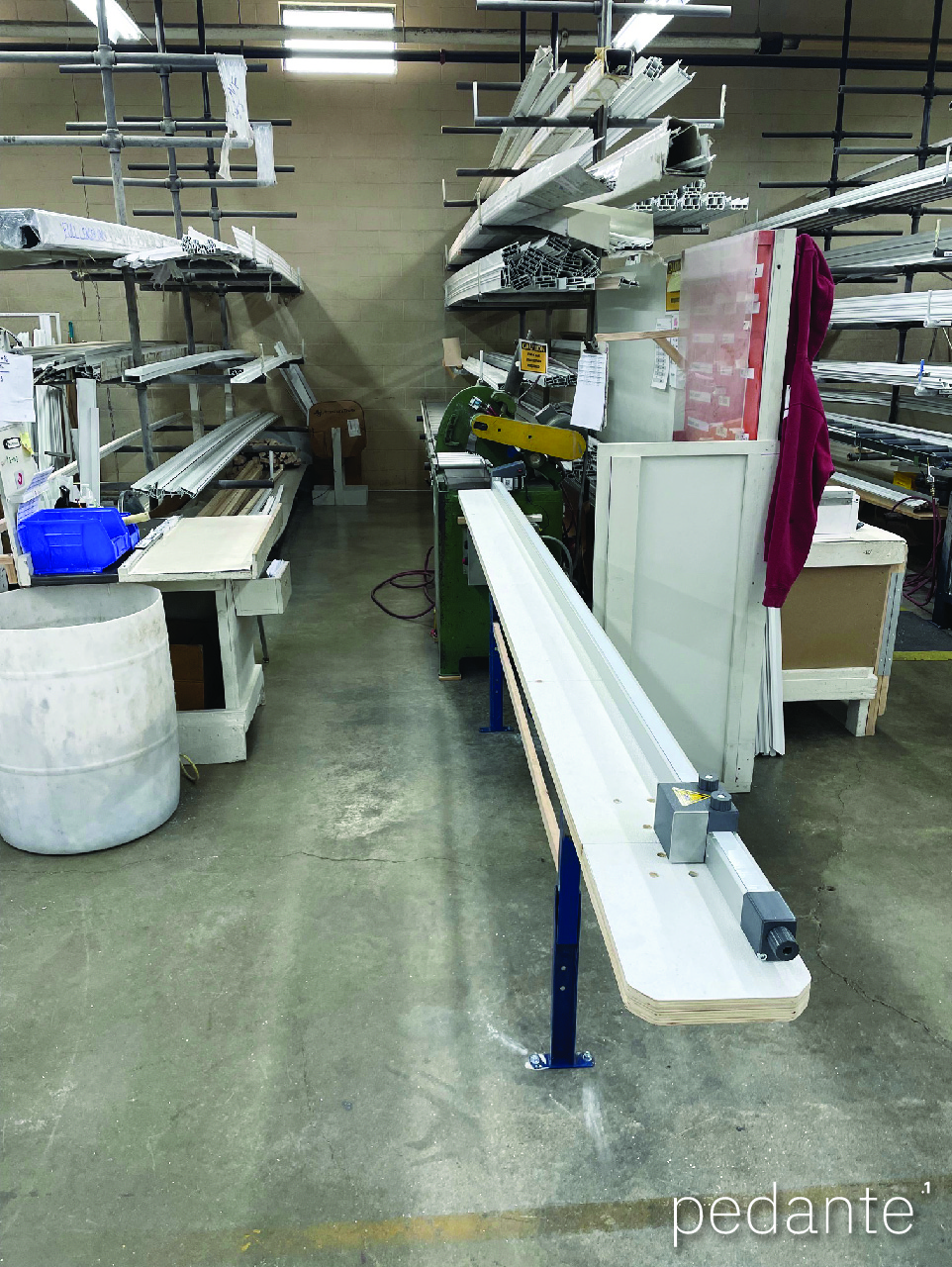

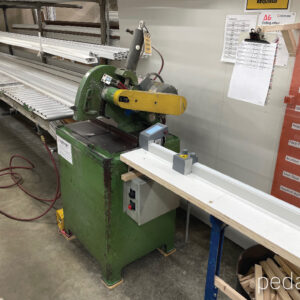

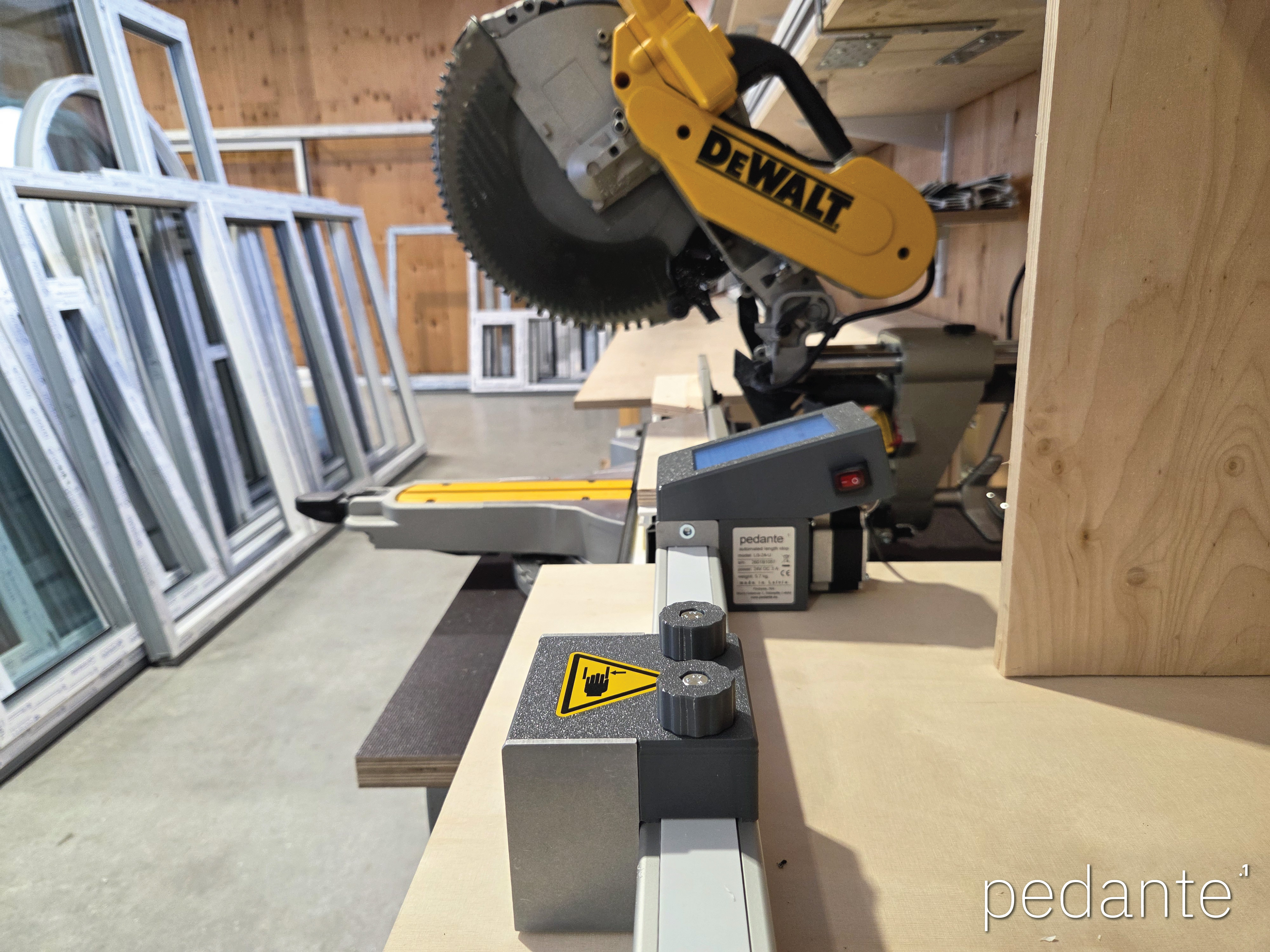

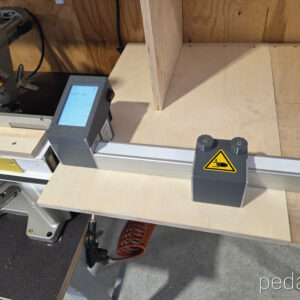

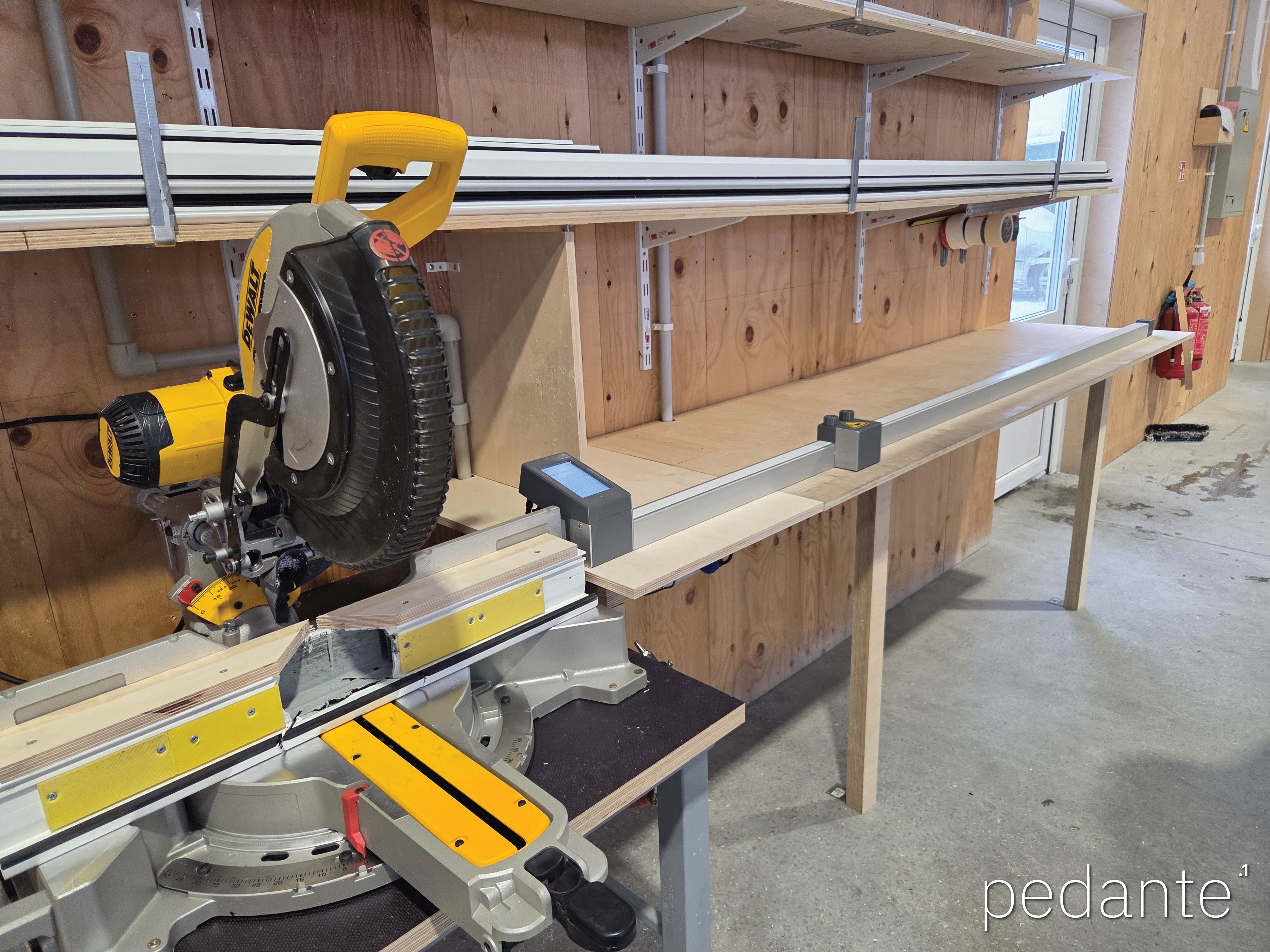

• ikkuna- ja ovivalmistuksessa, jossa runko-osia katkaistaan sarjoina ja vaaditaan tasainen pituustarkkuus,

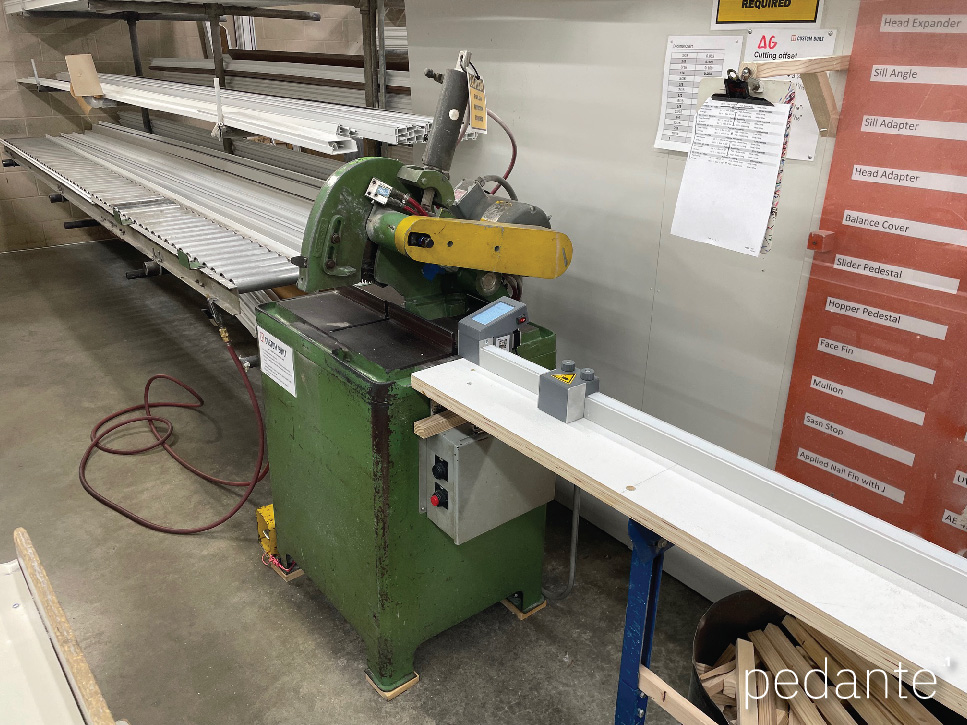

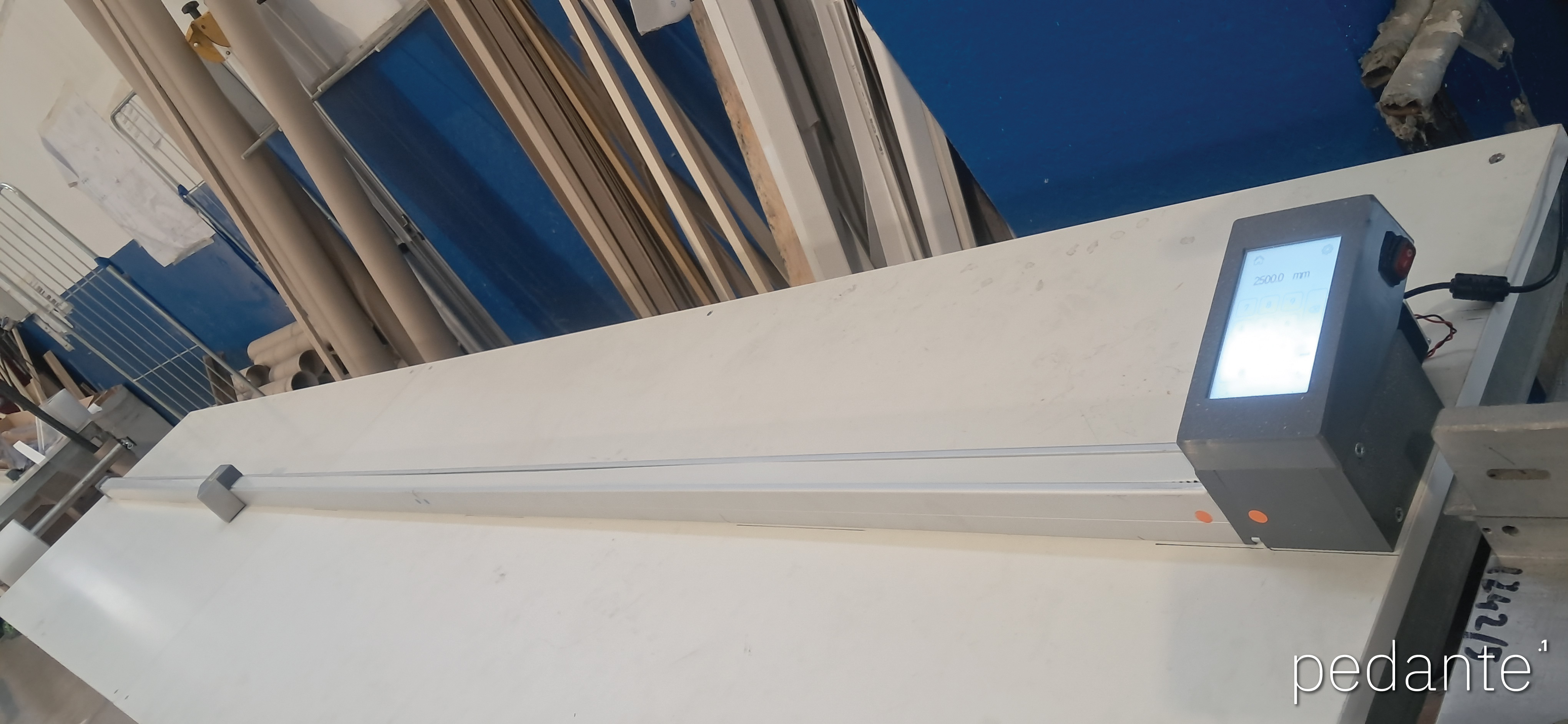

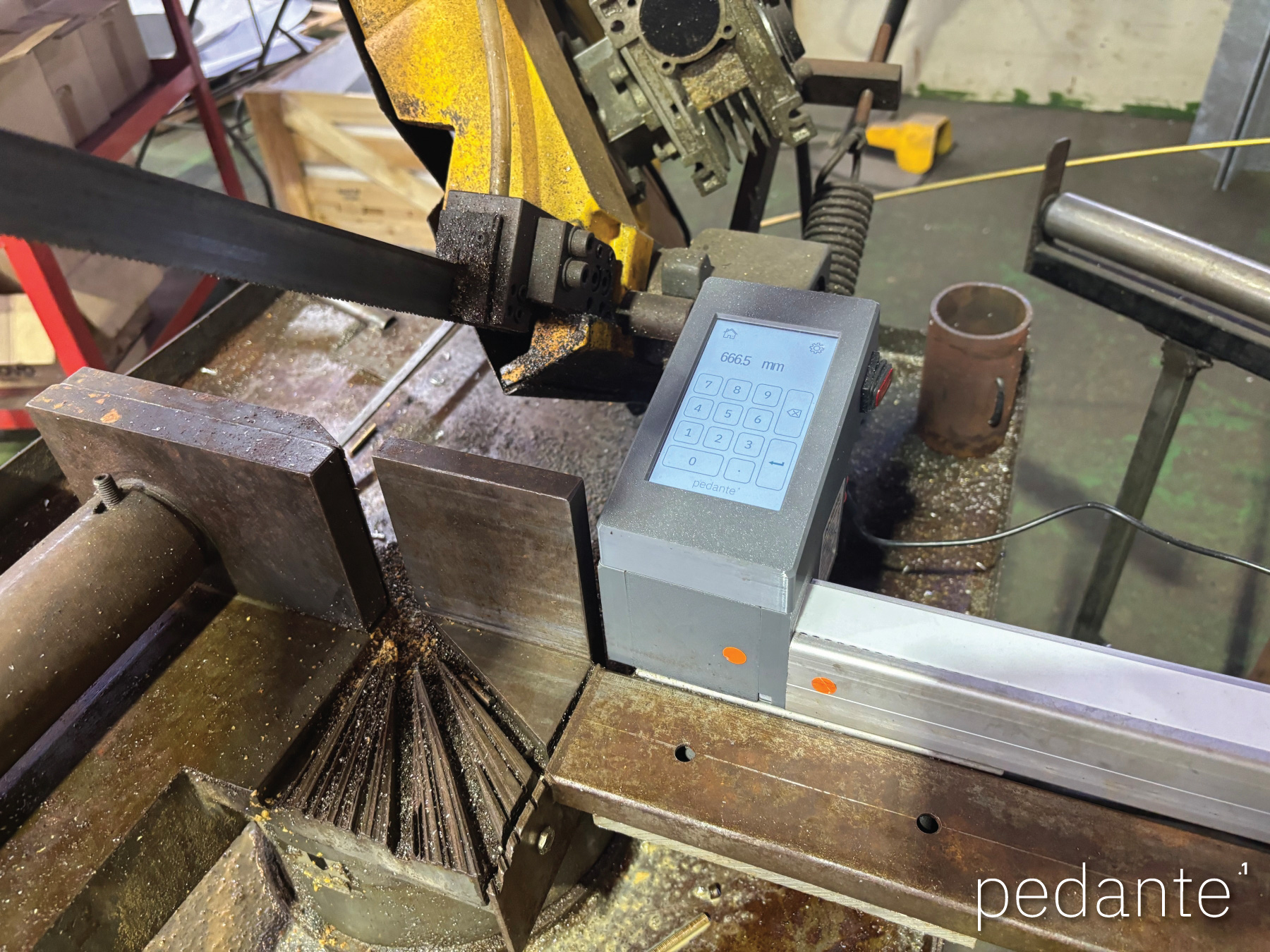

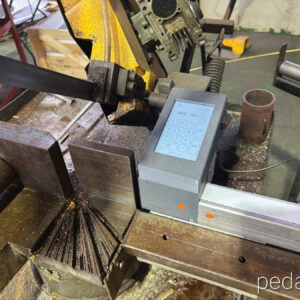

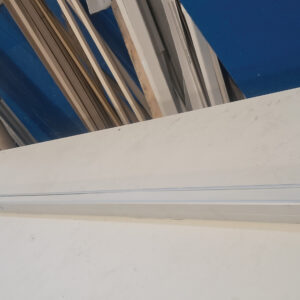

• alumiini- ja PVC-profiilien valmistuksessa, joissa profiileja katkaistaan päivittäin ikkunoihin, julkisivuihin ja teknisiin kokoonpanoihin,

• pienissä ja keskisuurissa tuotantopajoissa, joissa toistettavuus ja nopeus ovat tärkeitä, mutta työ pysyy joustavana.

Yleisesti se sopii työpajoihin, joissa katkaistaan paljon samanpituisia kappaleita päivittäin ja joissa manuaalinen mittaaminen hidastaa työtä tai aiheuttaa virheitä.

Oikeaa pituutta valittaessa tulee huomioida kuollut alue, järjestelmän kokonaispituus ja työalue.

Kuollut alue
Sahanterän ja vasteblokin välillä on aina vähimmäisetäisyys. Tämä riippuu sahamallista ja asennusetäisyydestä. Käytännössä etäisyys on yleensä 400–500 mm. Vastetta ei voi käyttää tätä lähemmäs.

Kokonaispituus

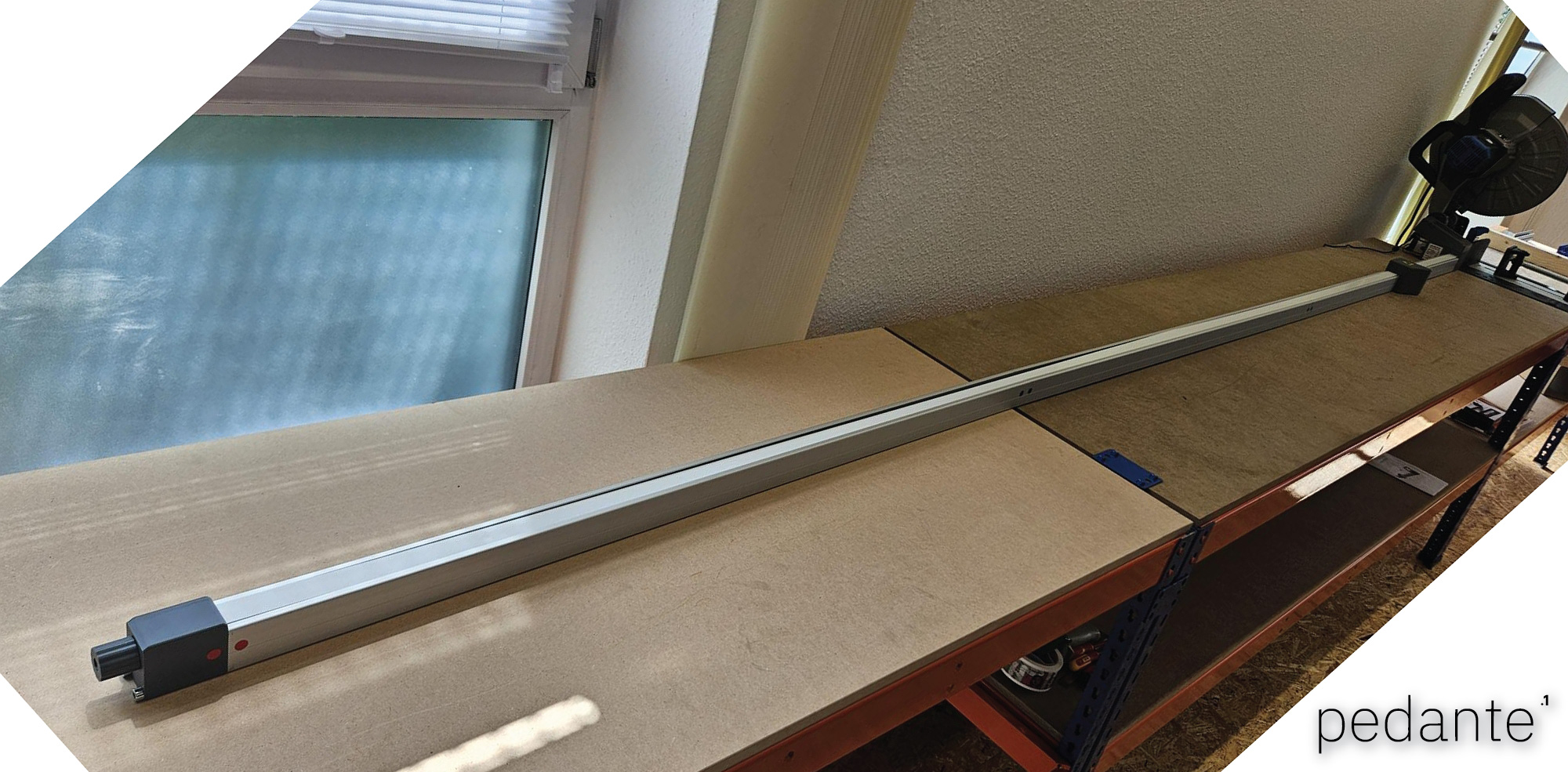

Tämä on koko järjestelmän fyysinen pituus, mukaan lukien profiili, moottori-/ohjausyksikkö ja hihnankiristin.

Työalue
Tämä on vasteblokin todellinen liikealue ja se osa, jota käytetään katkaisuun.

Esimerkki
Jos valitset mallin LS-24-U, jonka työalue on 2220 mm, ja asennusetäisyys on 450 mm, käytettävä katkaisualue on 450 mm – 2670 mm.

Tavalliset katkaisut
Valitse malli niin, että suurin osa päivittäisistä katkaisuista sijoittuu työalueen sisälle. Satunnaisia pidempiä katkaisuja varten vasteen voi irrottaa väliaikaisesti ja katkaista käsin.

Lyhyet katkaisut
Jos tarvitset lyhyemmän pituuden kuin kuollut alue sallii, käytä välikappaletta. Esimerkki: vähimmäispituus 450 mm, tarvittava kappale 250 mm. Käytä 1000 mm välikappaletta, syötä 1250 mm, aseta välikappale vastetta vasten ja katkaise.

Vaste asennetaan vasarapulteilla, jotka liukuvat profiilin alapuolen uraan. Poraa vastaavat reiät sahapöytään tai rullatelineeseen, aseta vaste paikalleen ja kiristä pultit.

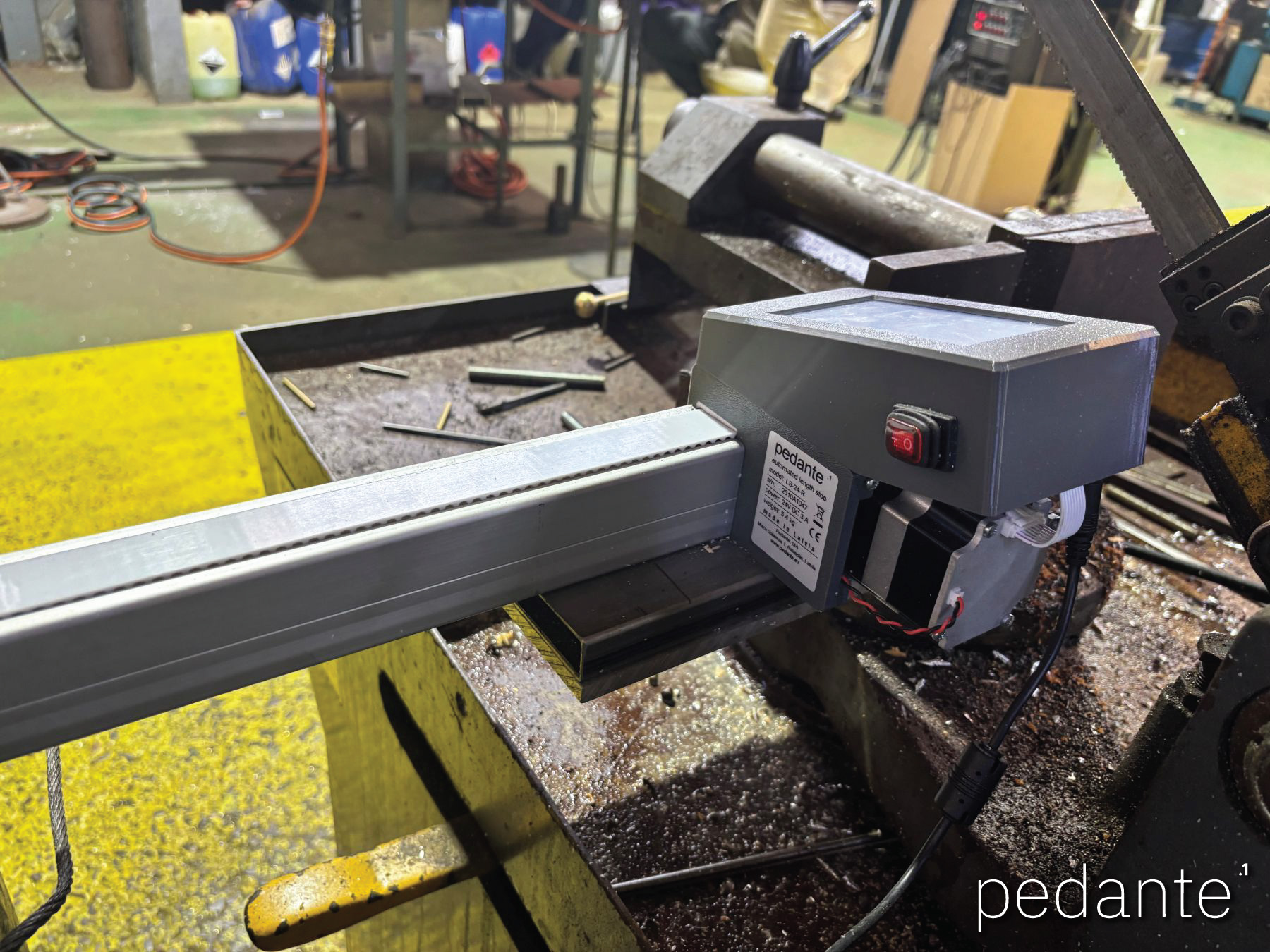

Universal Series voidaan asentaa vasemmalle tai oikealle puolelle. Jos puolta vaihdetaan myöhemmin, ohjausyksikkö (moottoripuoli) käännetään ja tehdään nollaus. Seuraavassa käynnistyksessä järjestelmä tunnistaa suunnan automaattisesti ja määrittää asetukset uudelleen.

Työn alussa kytke järjestelmä päälle ja paina Home-painiketta kosketusnäytöltä. Järjestelmä tekee referenssiajonnon mekaanista pysäytintä vasten ja määrittää lähtöaseman enkooderin avulla.

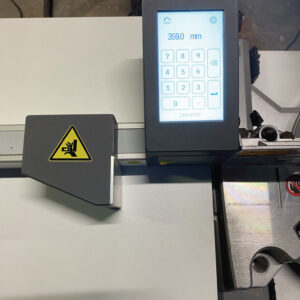

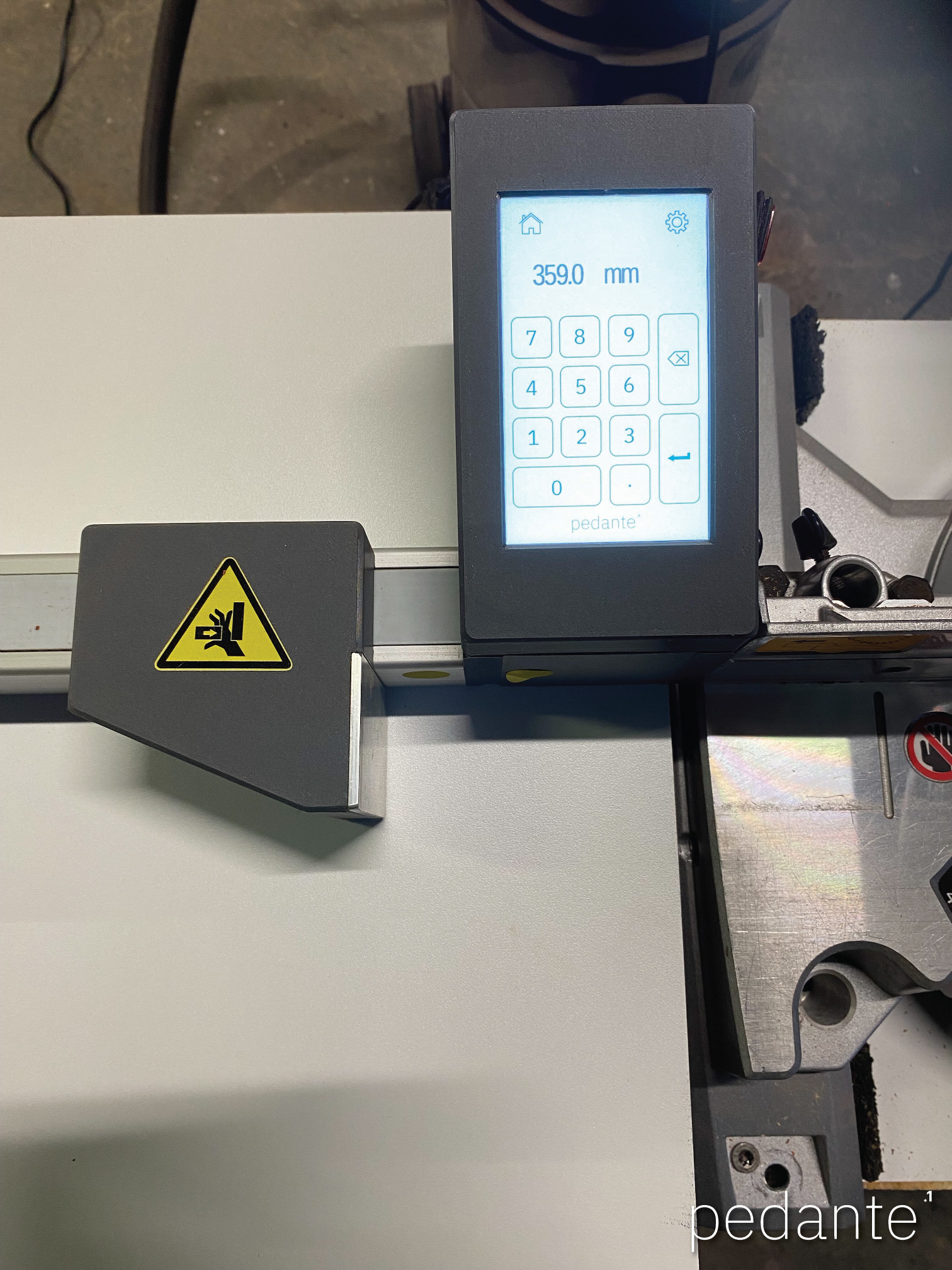

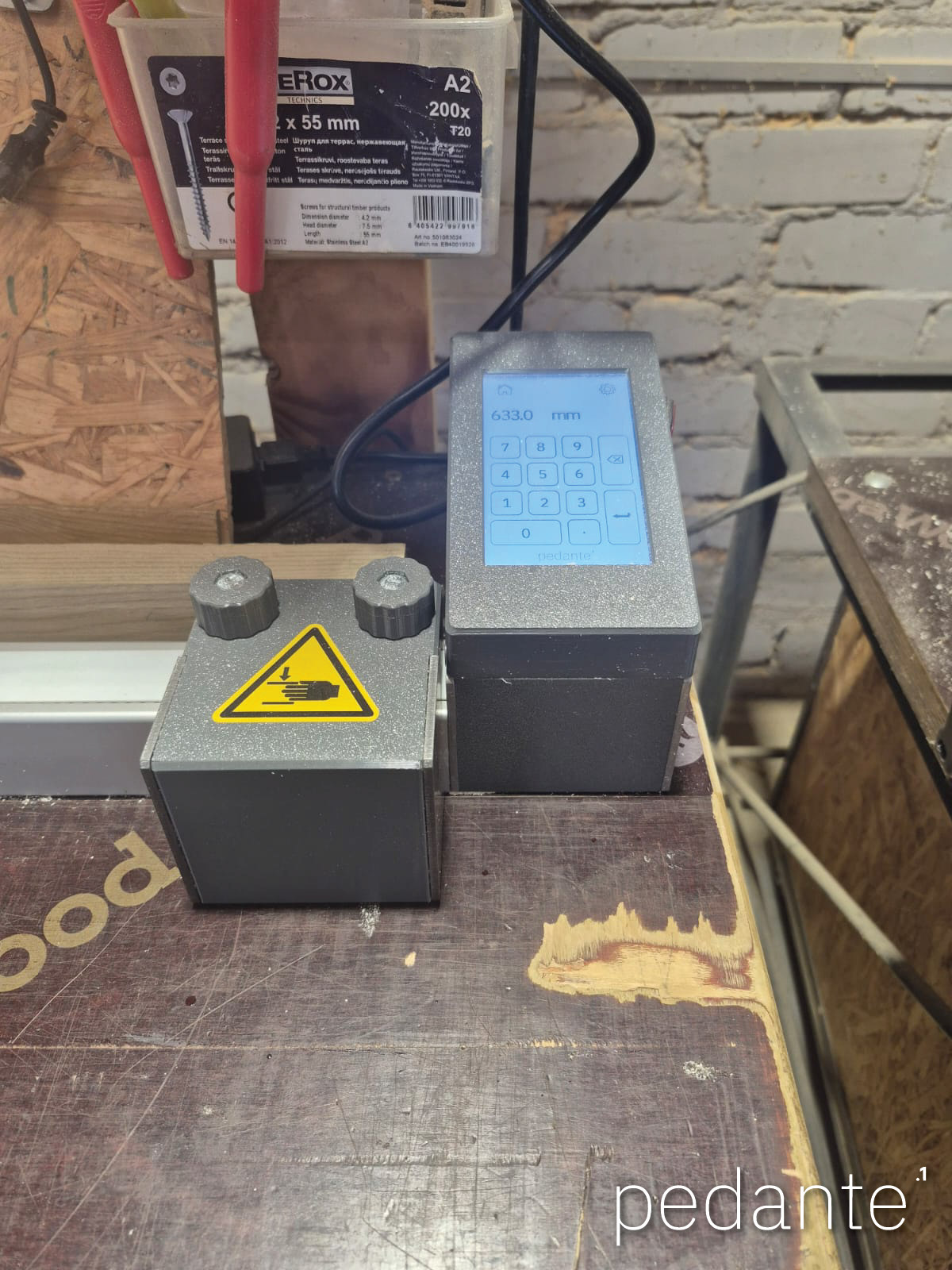

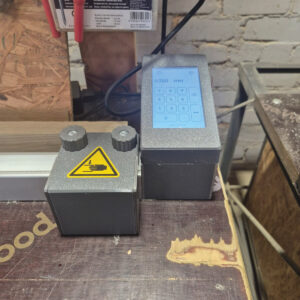

Referenssiajonnon jälkeen syötä haluttu pituus kosketusnäytölle ja paina Enter. Vasteblokki siirtyy automaattisesti kohdeasentoon ja pysyy siinä katkaisun ajan.

Jos haluat vaihtaa millimetreistä desimaalituumiin, pidä mm/in-ilmaisinta painettuna.

Erillistä koulutusta ei tarvita — käyttö on yhtä yksinkertaista kuin laskimella: syötä arvo ja paina Enter.

Kosketusnäytön kautta on käytettävissä kaksi kalibrointityyppiä.

1. Referenssikalibrointi (nollapiste)

Tämä kalibrointi määrittää referenssipisteen vasteblokin ja katkaisutyökalun (sahanterä, pora, jyrsin jne.) välille. Se tehdään yleensä:

• ensimmäisen asennuksen jälkeen,

• mekaanisten muutosten jälkeen,

• sahanterän vaihdon jälkeen,

• tai kun mitat eivät enää vastaa todellisia katkaisuja.

Mitataan tunnettu etäisyys tai katkaistaan pala, syötetään arvo näytölle ja vahvistetaan kalibrointi. Prosessi voidaan toistaa tarvittaessa.

2. Hammashihnan kalibrointi

Tällä kompensoidaan pieniä hihnan jaon toleransseja pitkillä liike-etäisyyksillä.

Kalibrointi tehdään yleensä tehtaalla ja tarvitaan tavallisesti vain kerran. Se on tarpeen vain, jos pitkissä siirroissa näkyy jatkuva poikkeama.

Virheellinen kalibrointi voi heikentää tarkkuutta, joten sitä käytetään vain tarvittaessa.

Syöttötarkkuus on 0.1 mm (tai 0.001 inch tuumatilassa). Käytännön paikannustarkkuus on ±0.2 mm.

Tarkkuus ei kerry toistuvissa siirroissa. Pieniä poikkeamia voi esiintyä lämpötilan muutosten tai mekaanisen asettumisen vuoksi. Tämä on normaalia hihnavetoisille järjestelmille ja voidaan korjata kalibroinnilla tarvittaessa.

• Järjestelmää ei ole suunniteltu materiaalin työntämiseen eikä mekaaniseksi päätypysäyttimeksi voimakkaalle syötölle.

• Se ei tue kulmamittausta tai monimutkaisia katkaisugeometrioita.

• Ei ole katkaisulistoja, Bluetooth-, Wi-Fi-, sovellus- tai pilvitoimintoja. Järjestelmä on tarkoituksella yksinkertainen ja paikallinen.

Satunnainen osuminen vasteeseen on normaalia työpajatyössä, erityisesti pitkiä tai raskaita kappaleita käsiteltäessä. Toisin kuin manuaaliset vasteet, järjestelmä säilyttää automaattisesti asemansa.

Moottori pitää vasteblokin paikallaan jatkuvasti. Normaalikäytössä pitovoimaa on vähennetty energian säästämiseksi ja moottorin lämpötilan alentamiseksi.

Ohjaus valvoo asemaa satoja kertoja sekunnissa. Jos blokki siirtyy yli noin 0.1 mm, järjestelmä lisää välittömästi pitovoimaa ja palauttaa vasteen tarkkaan asentoon.

Vaste on tarkkuuslaite, ei mekaaninen törmäyspysäytin, joten materiaalia ei pidä työntää sitä vasten voimalla.

Järjestelmä toimii 24 V DC -jännitteellä. Liike on tasainen ilman äkillisiä kiihdytyksiä. Kosketusnäytöllä on hätäpysäytys moottorin liikkuessa.

Järjestelmä on suunniteltu ja valmistettu Latviassa.

Takuu on kaksi vuotta yksityiskäytössä ja yksi vuosi ammattikäytössä. Varaosia on aina saatavilla.

Tekninen tuki annetaan suoraan valmistajalta. Voit ottaa yhteyttä milloin tahansa asennusta, kalibrointia tai vianetsintää varten.

Tilauksen valmistelu

Jokainen yksikkö valmistellaan ja testataan 2–3 arkipäivän kuluessa maksusta.

Toimitusaika (lähetyksen jälkeen)

• EU: 4–7 arkipäivää

• UK, Norway, Switzerland: 5–8 arkipäivää

• USA & Canada: 8–12 arkipäivää

Maksu

Maksu pankkisiirrolla.

Tilaus verkkosivun kautta

Tilaa verkkosivun tilauslomakkeella.

• Voimassa olevalla EU VAT number -numerolla tai toimituksella EU:n ulkopuolelle hinnat näytetään ilman VAT.

• Muussa tapauksessa VAT lisätään automaattisesti.

Tilauksen jälkeen saat vahvistussähköpostin maksutiedoilla. Maksun jälkeen yksikkö valmistellaan ja testataan. Lähetyksen jälkeen saat seurantanumeron ja laskun sähköpostitse.

Tilaus sähköpostilla

Voit tilata myös sähköpostilla. Lähetä:

• valittu malli tai mallit,

• yrityksen tai henkilön tiedot,

• toimitusosoite,

• yhteystiedot,

• EU VAT number (tarvittaessa).

Proforma-lasku valmistellaan ja lähetetään. Jos tarvitset virallisen tarjouksen, mainitse siitä sähköpostissa.

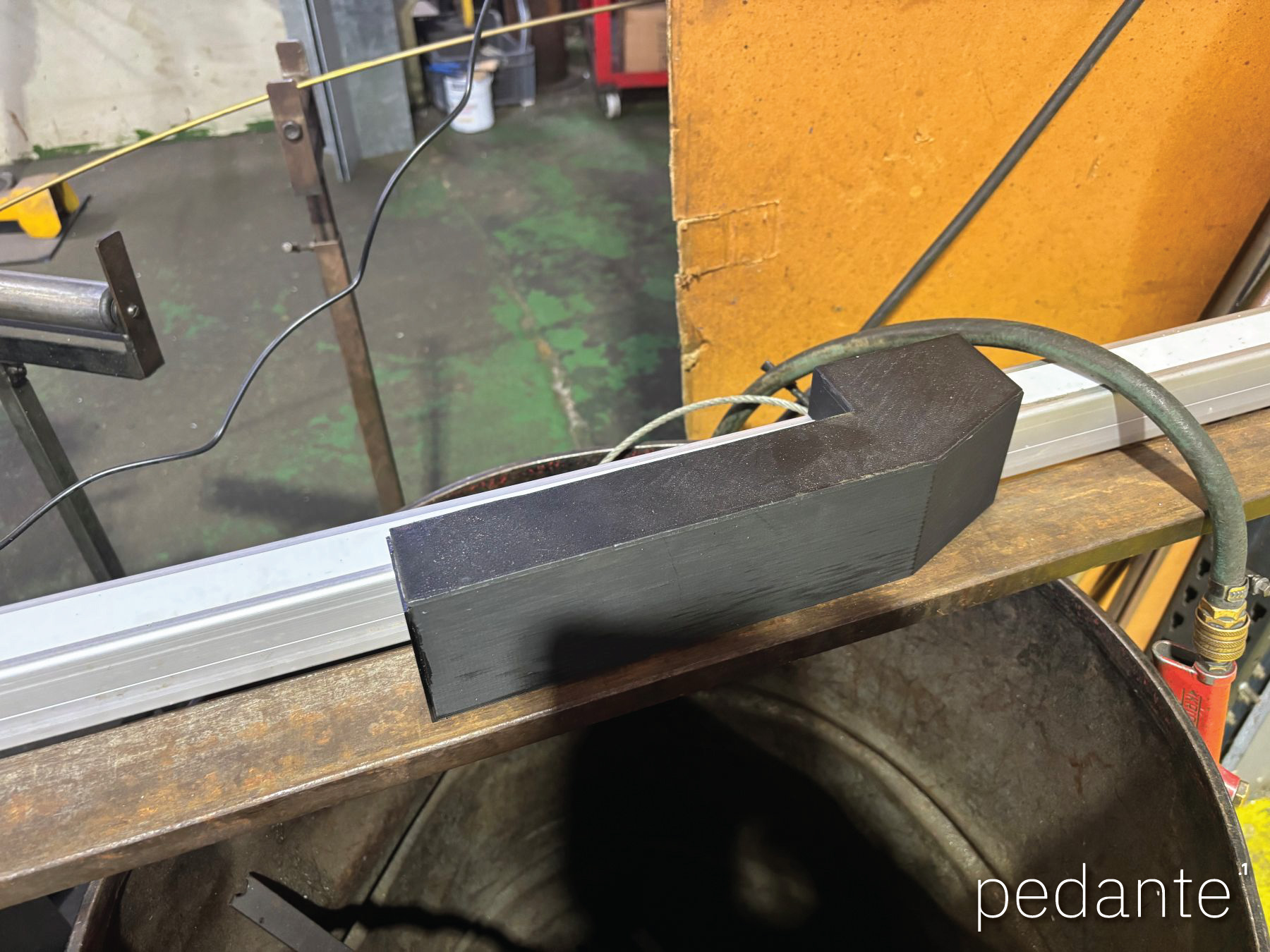

Mukautetut pituudet

Mukautetut pituudet ovat mahdollisia. Ota yhteyttä vaatimusten sopimiseksi.

Kyllä. Voit ottaa yhteyttä yhteydenottolomakkeella tai sähköpostilla haluamallasi kielellä. Saksa, ranska, italia, espanja ja muut kielet ovat tervetulleita.

Vaikka verkkosivuston pääsisältö on englanniksi, vastaamme kysymyksiin, autamme tilauksissa ja tarjoamme tukea mahdollisuuksien mukaan omalla kielelläsi.
