Automātiska garuma atdure

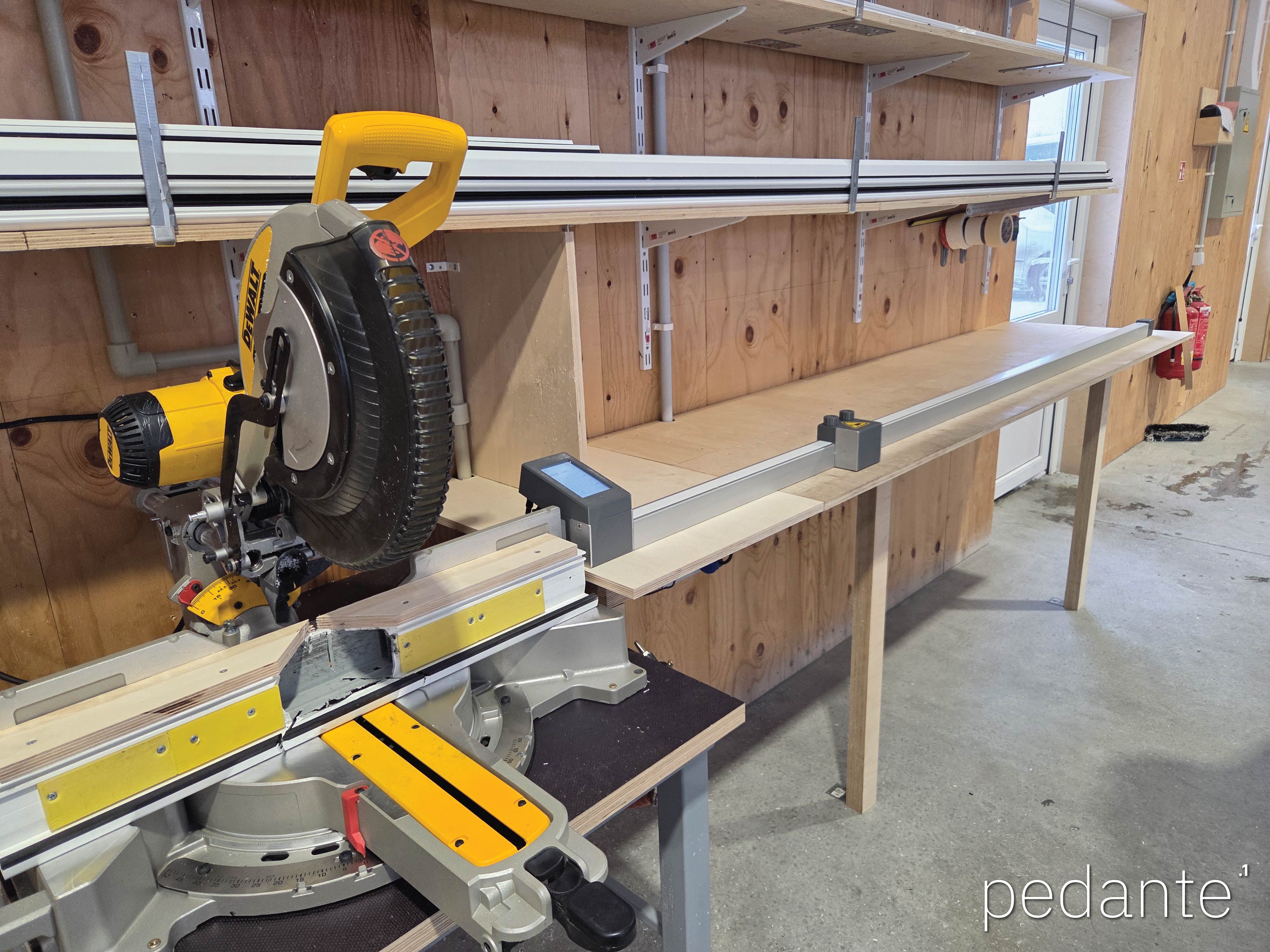

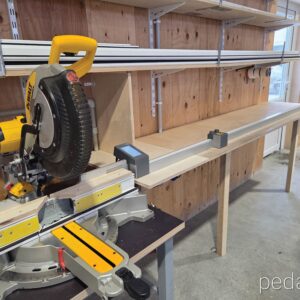

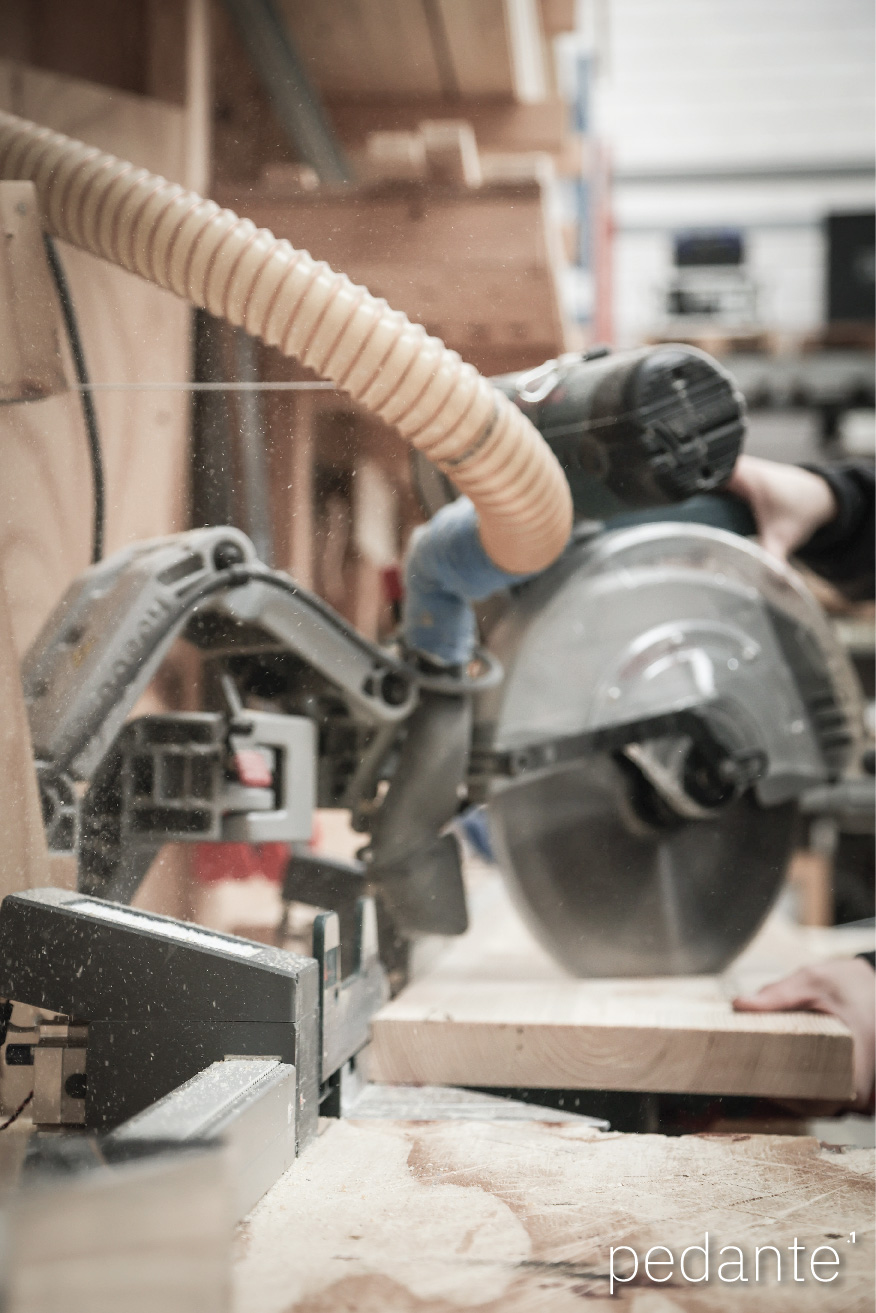

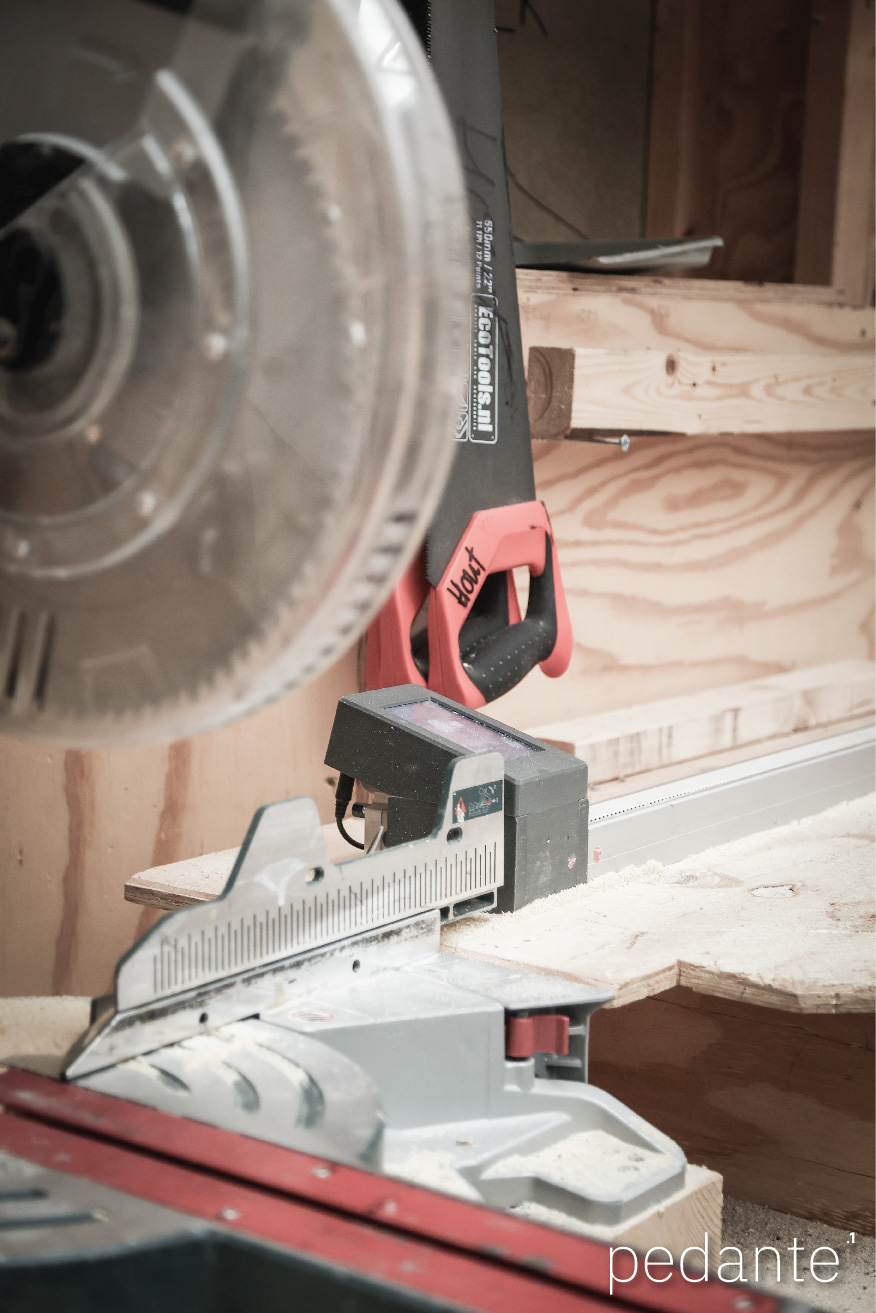

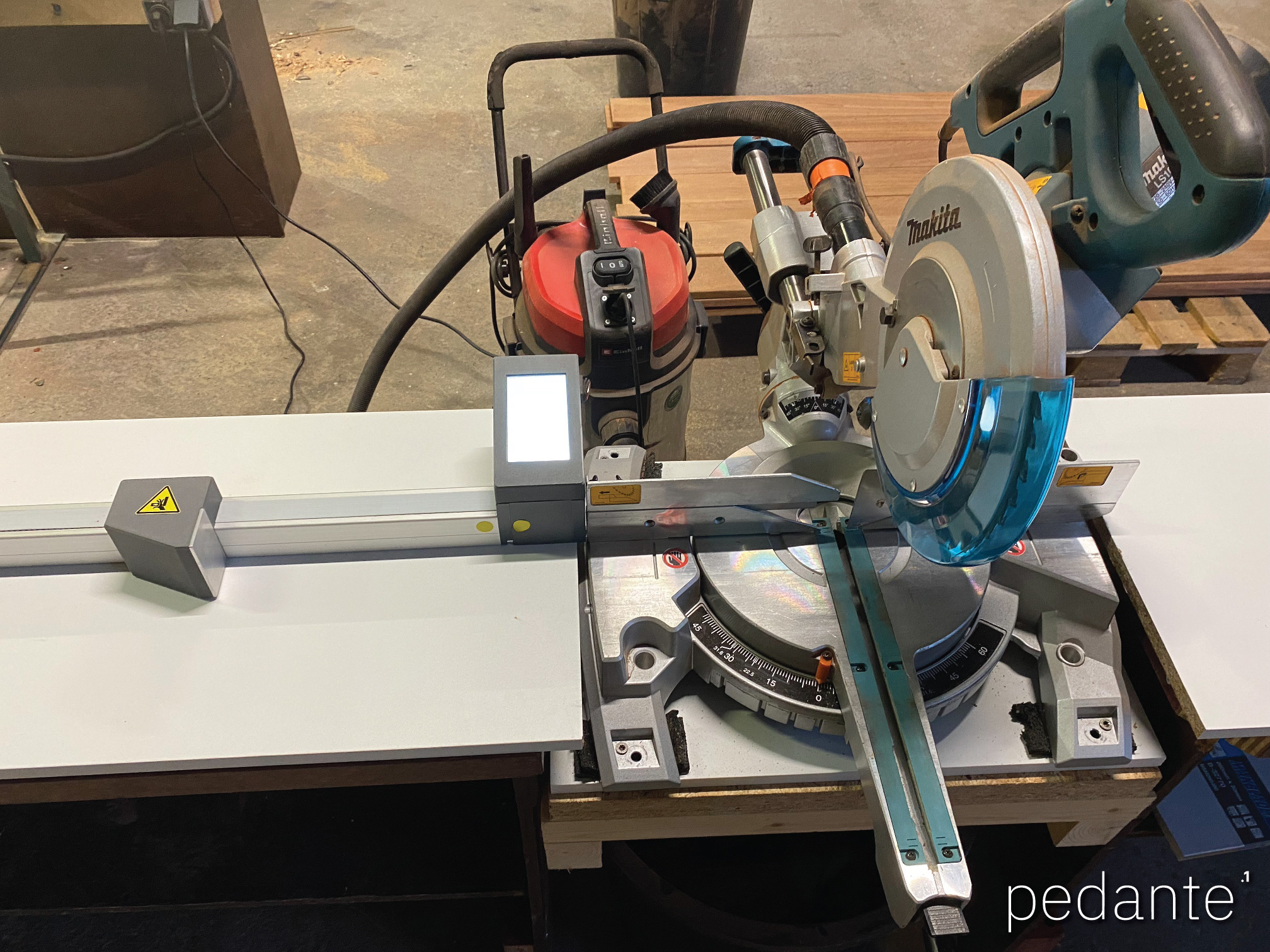

Automātiska garuma atdure tiek izmantota atkārtojamu griešanas garumu iestatīšanai garinot ar leņķzāģi vai garināšanas zāģi. Tā vietā, lai katru reizi mērītu un fiksētu manuālu atduri, jūs ievadāt izmēru, un atdure automātiski pārvietojas uz norādīto pozīciju. Tas ietaupa laiku un samazina mērīšanas kļūdas.

Sistēma ir īpaši noderīga:

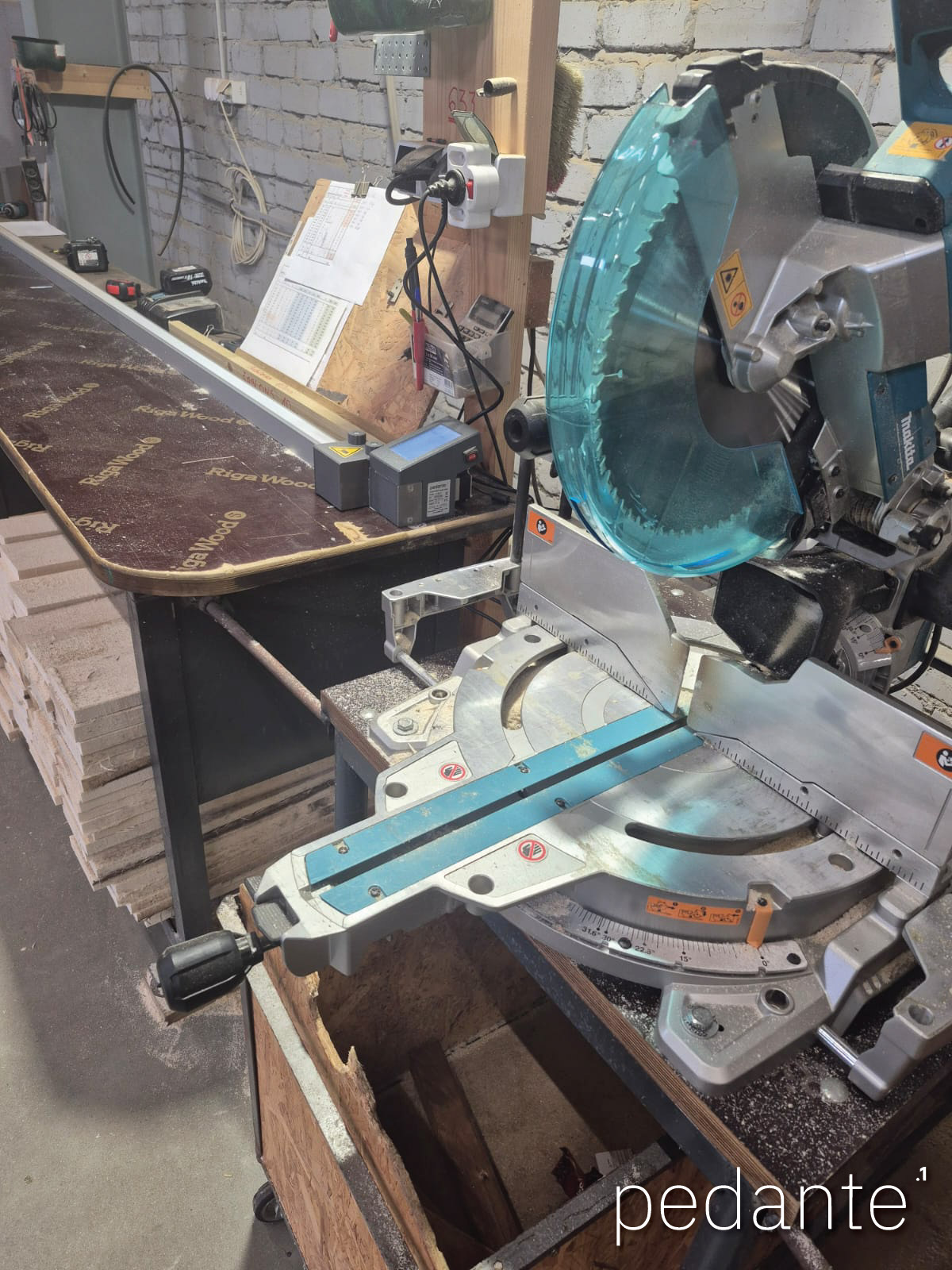

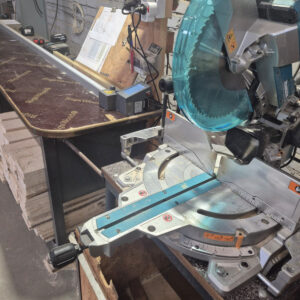

• galdniecības un mēbeļu ražošanas darbnīcām, kur jāgarina daudz detaļu ,

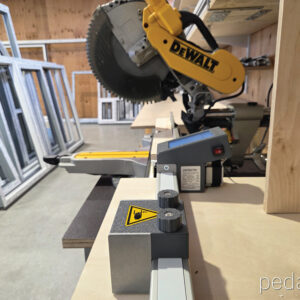

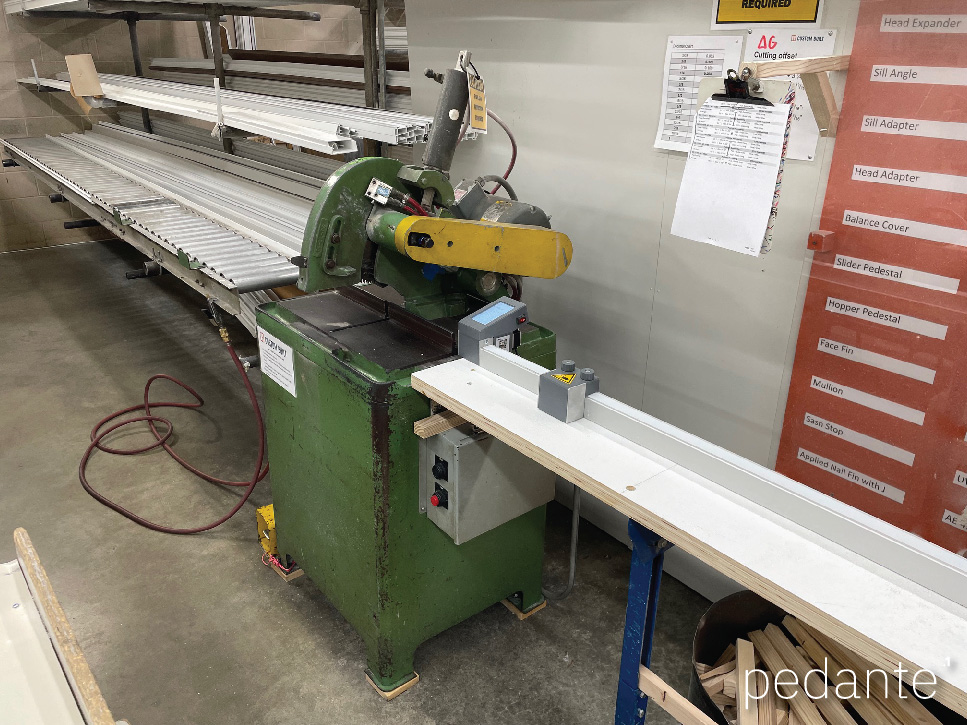

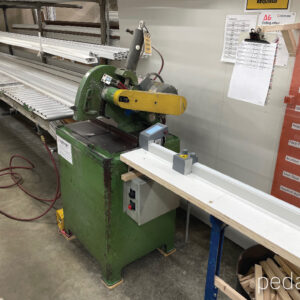

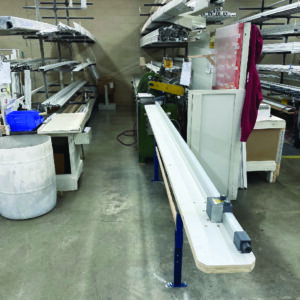

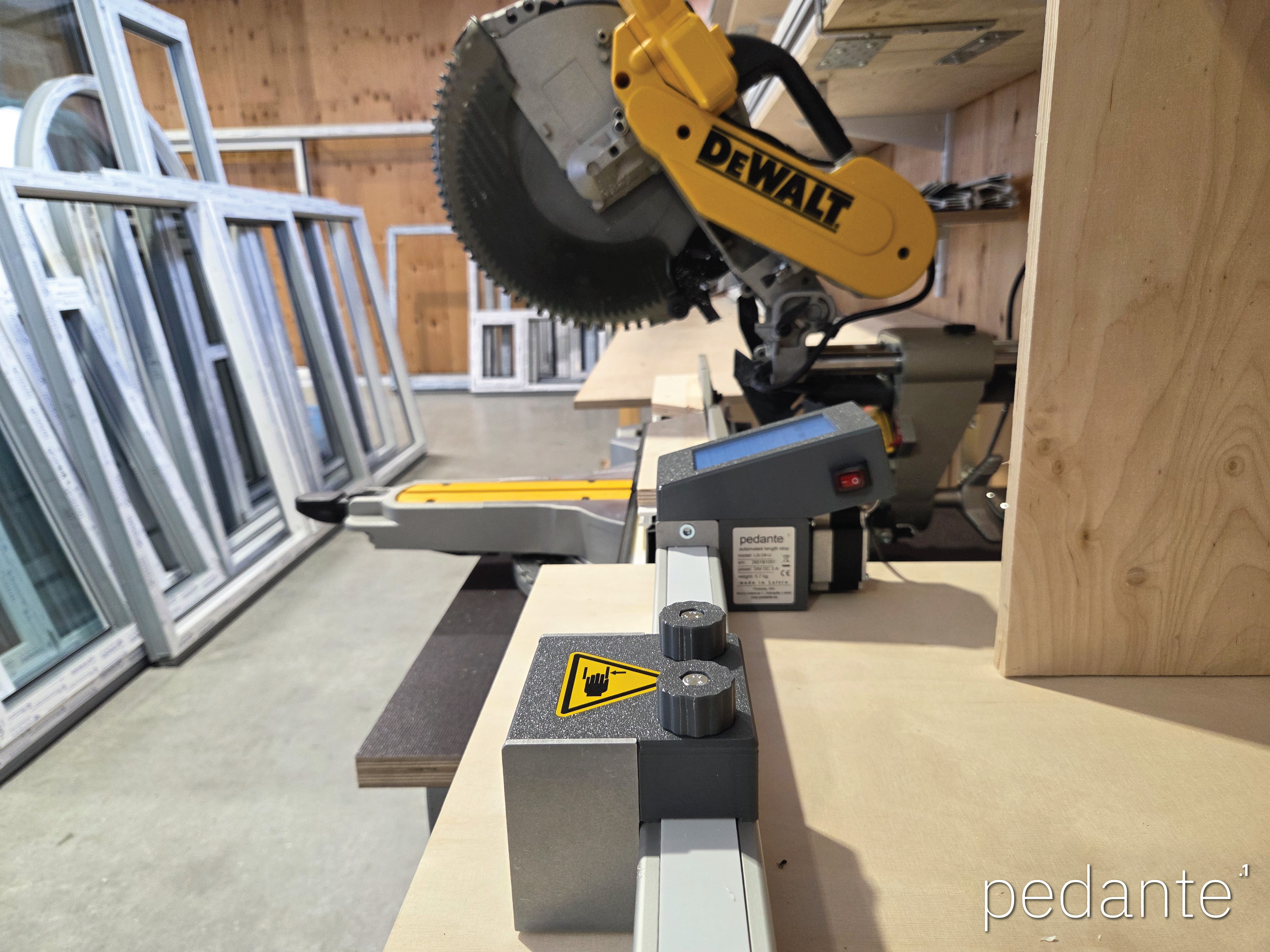

• logu un durvju ražotājiem, kur rāmju detaļas tiek grieztas partijās un nepieciešama vienmērīga garuma precizitāte,

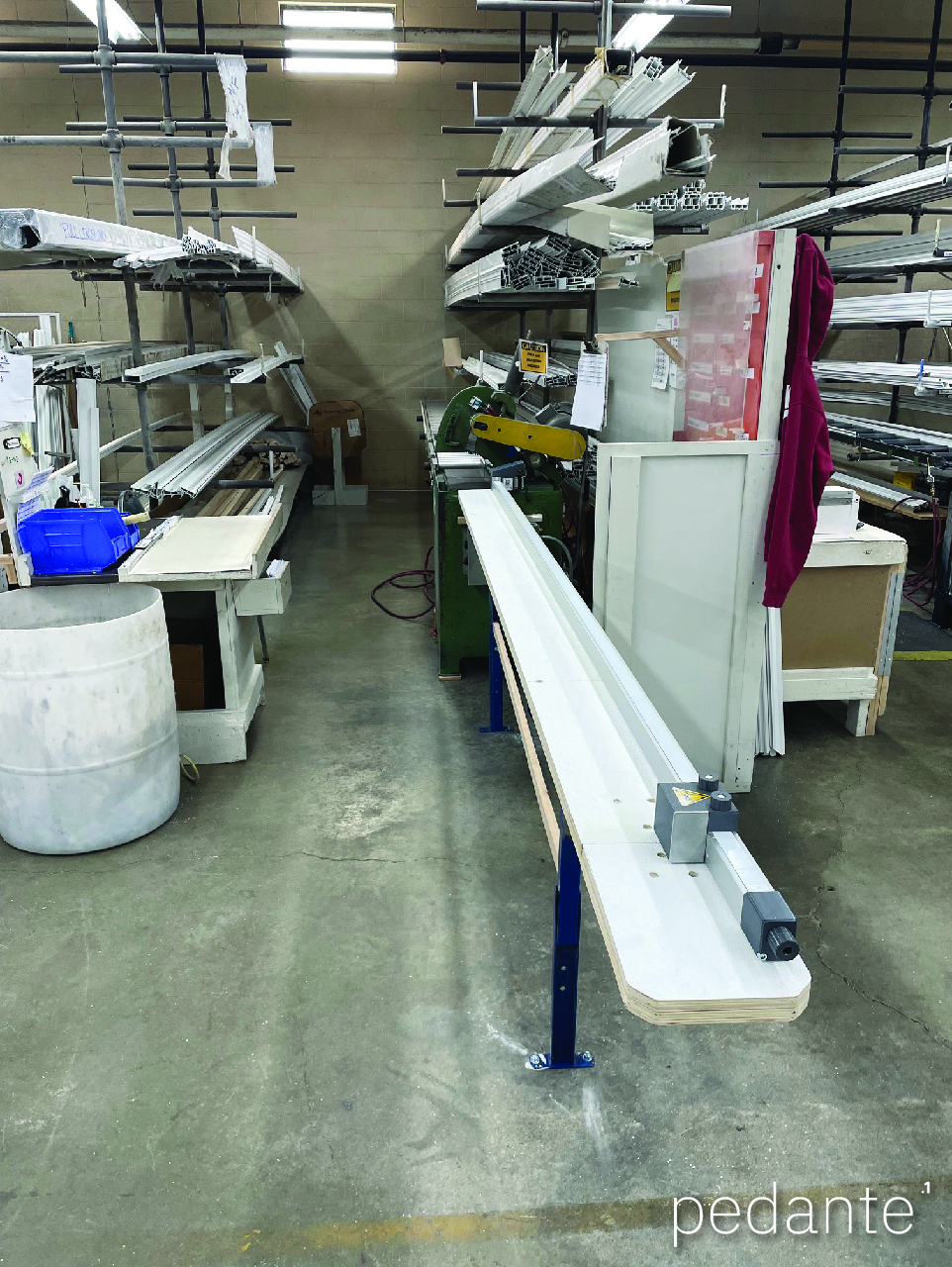

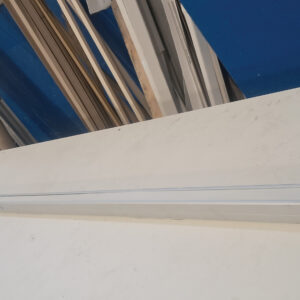

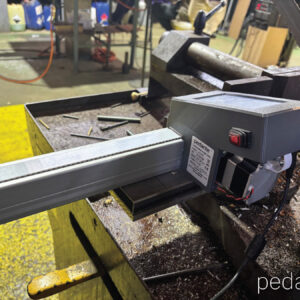

• alumīnija un PVC profilu apstrādē, kur profili katru dienu tiek griezti logiem, fasādēm un tehniskām konstrukcijām,

• mazām un vidējām ražotnēm, kur svarīga ir atkārtojamība un ātrums, bet darbs joprojām ir elastīgs, nevis pilnībā automatizēts.

Kopumā sistēma ir piemērota darbnīcām, kur katru dienu tiek garināts daudz  detaļu un manuāla mērīšana palēnina darbu vai rada kļūdas.

Izvēloties piemērotu garuma atdures modeli, jāņem vērā mirusī zona, kopējais sistēmas garums un darba diapazons.

Mirusī zona
Vienmēr pastāv minimālais attālums starp zāģa asmeni un atdures bloku. Tas ir atkarīgs no zāģa modeļa un uzstādīšanas attāluma. Praksē tas parasti ir 400–500 mm. Tuvāk par šo atduri izmantot nevar.

Kopējais sistēmas garums

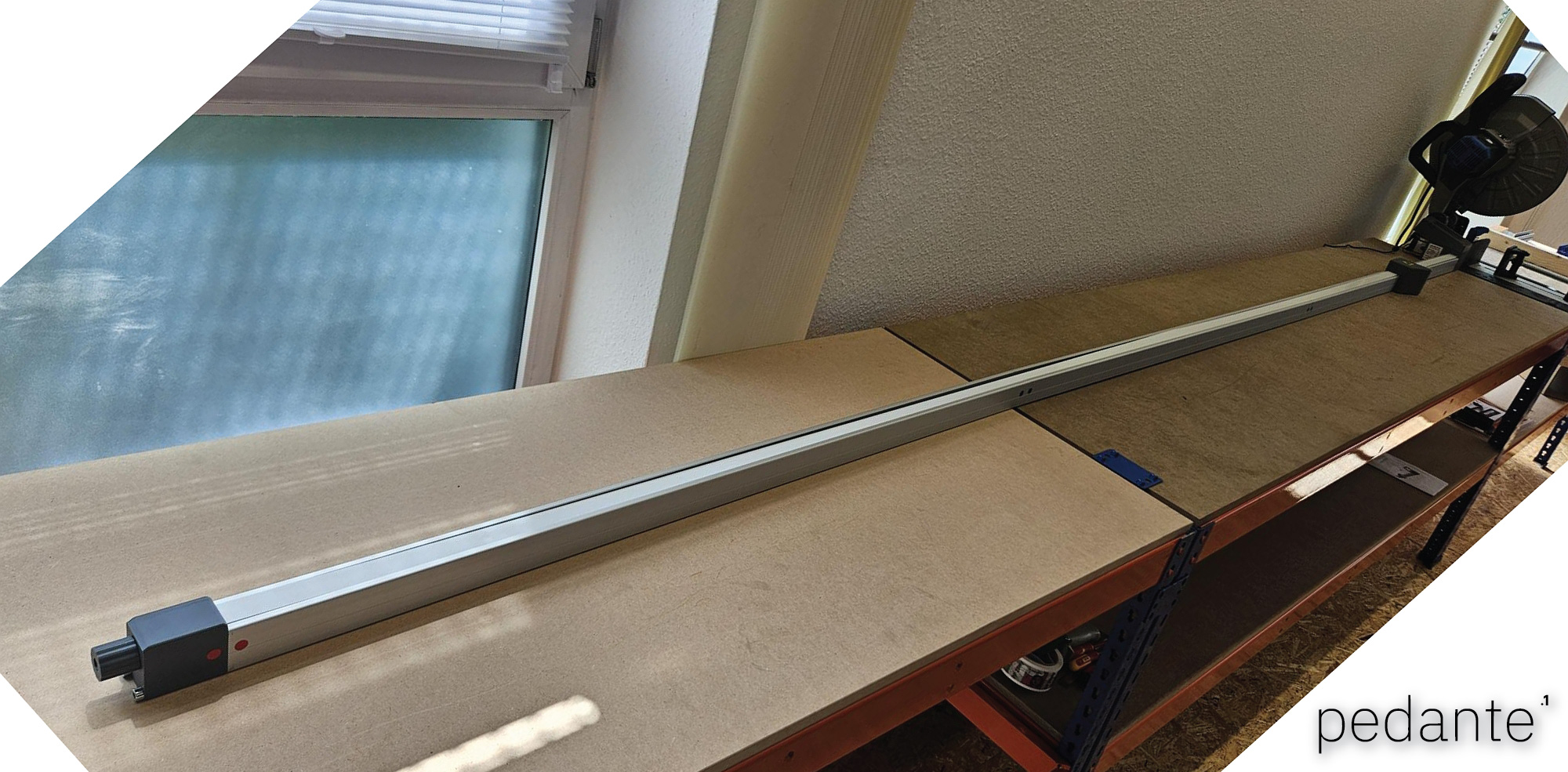

Tas ir visas sistēmas fiziskais garums, ieskaitot profilu, motora/vadības bloku un siksnas spriegotāju.

Darba diapazons
Tas ir efektīvais attālums, kurā pārvietojas atdures bloks, un ko faktiski izmanto griešanai.

Piemērs
Ja izvēlaties modeli LS-24-U ar darba diapazonu 2220 mm un uzstādīšanas attālums ir 450 mm, izmantojamais griešanas diapazons būs no 450 mm līdz 2670 mm.

Biežākie griezumi
Izvēlieties modeli tā, lai lielākā daļa ikdienas griezumu būtu darba diapazona robežās. Retākiem garākiem griezumiem atdures bloku var īslaicīgi noņemt un griezt manuāli.

Īsi griezumi
Ja nepieciešams griezt īsāk par mirušo zonu, izmantojiet starpliku. Piemērs: minimālais garums 450 mm, nepieciešamā detaļa 250 mm. Izmantojiet 1000 mm starpliku, ievadiet 1250 mm, novietojiet starpliku pret atduri un grieziet.

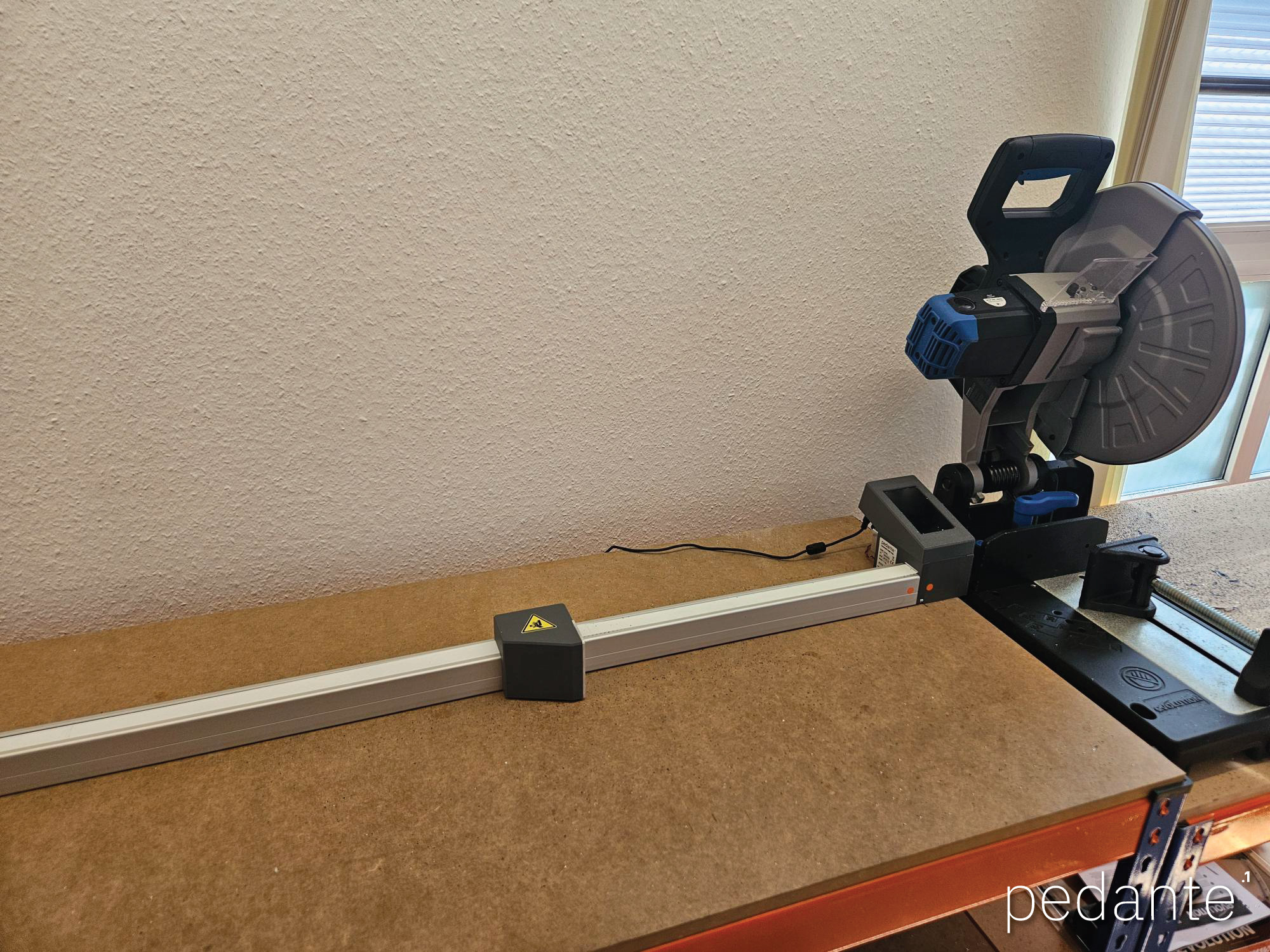

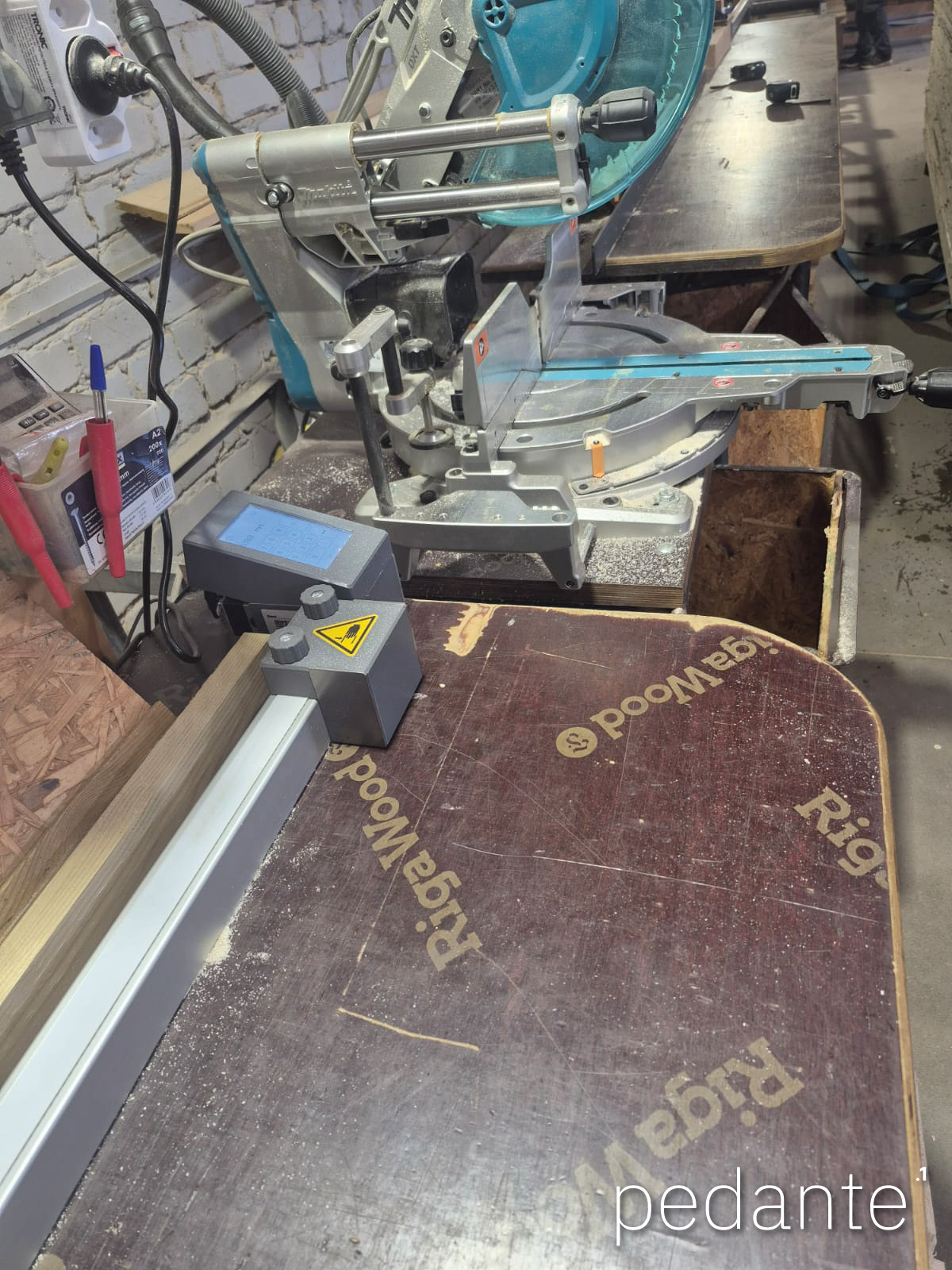

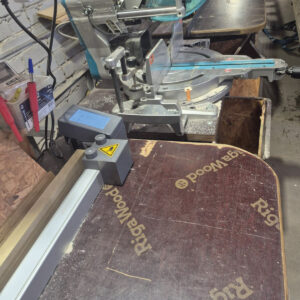

Atdure tiek piestiprināta ar āmurveida skrūvēm, kas ieslīd profila apakšējā rievā. Jūs izurbjat atbilstošus caurumus zāģa galdā vai ruļļu galdā, novietojat atduri un pievelkat skrūves.

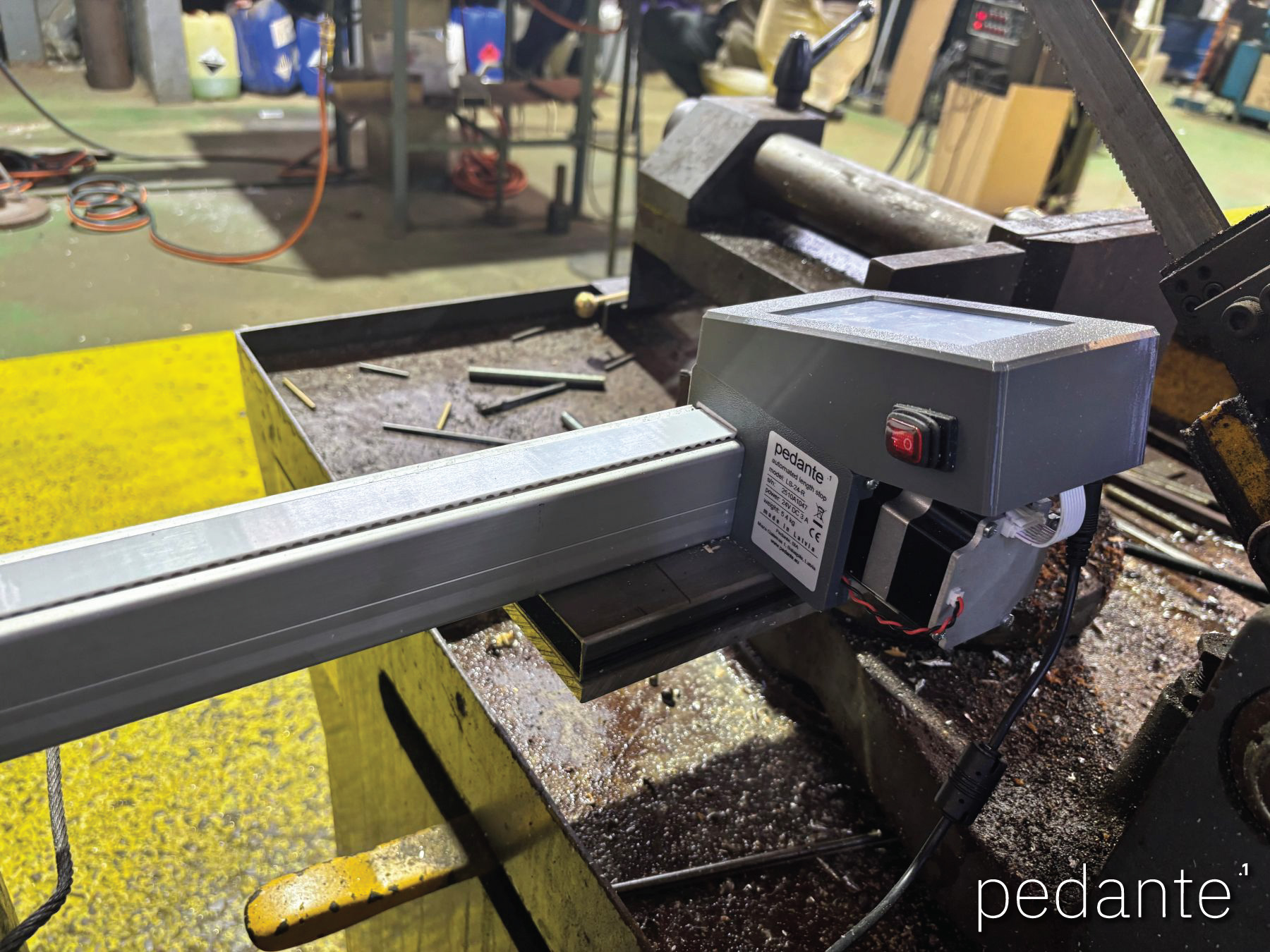

Universālos modeļus var uzstādīt gan kreisajā, gan labajā zāģa pusē. Lai vēlāk mainītu pusi, vadības bloks (motora puse) tiek apgriezts un tiek veikta atiestatīšana (reset). Nākamajā ieslēgšanas reizē sistēma automātiski nosaka orientāciju un pielāgo iestatījumus.

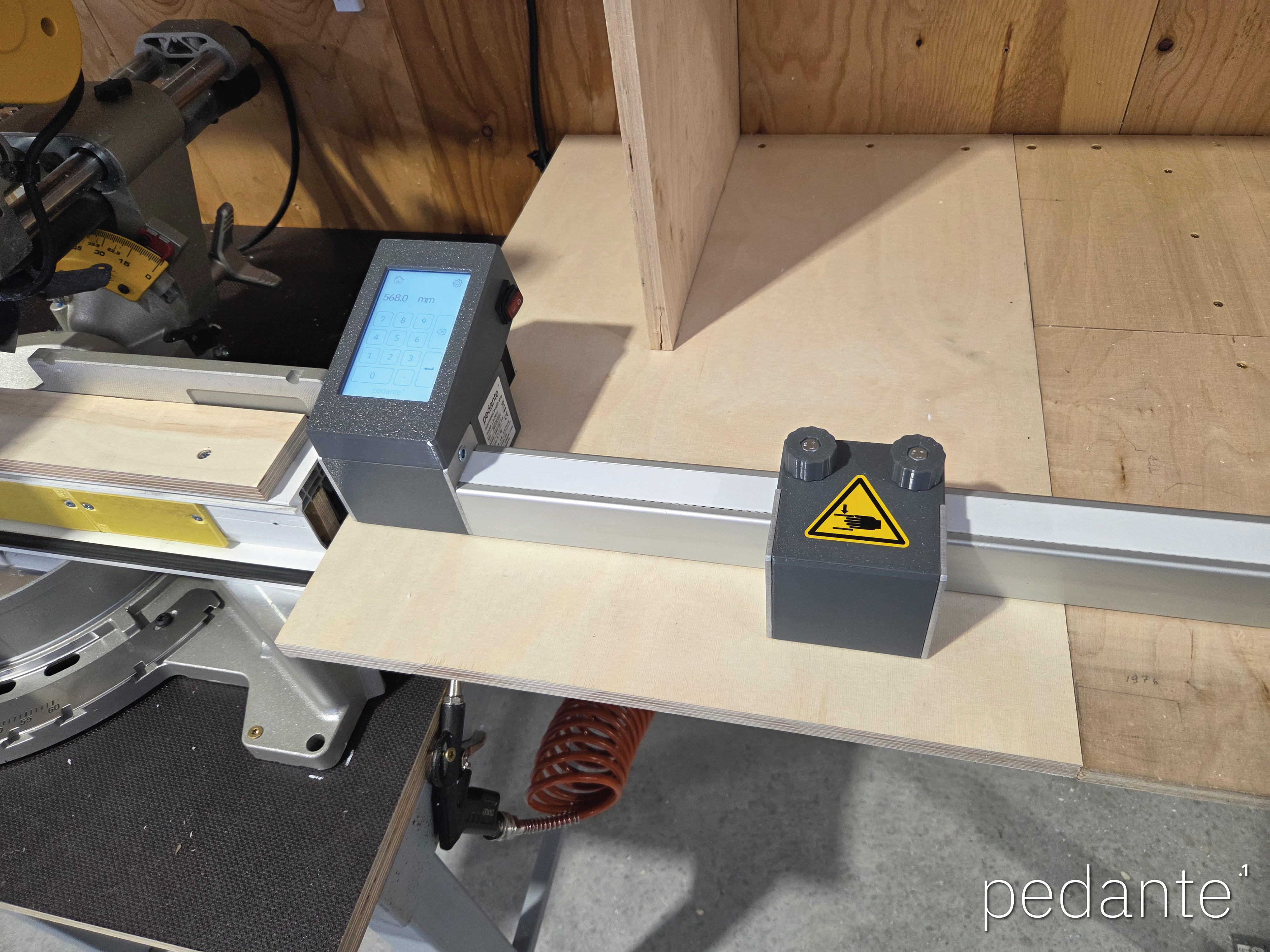

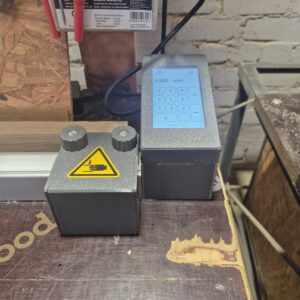

Darba sākumā ieslēdziet sistēmu un nospiediet Home pogu skārienekrānā. Sistēma veic sākuma pozīcijas noteikšanu.

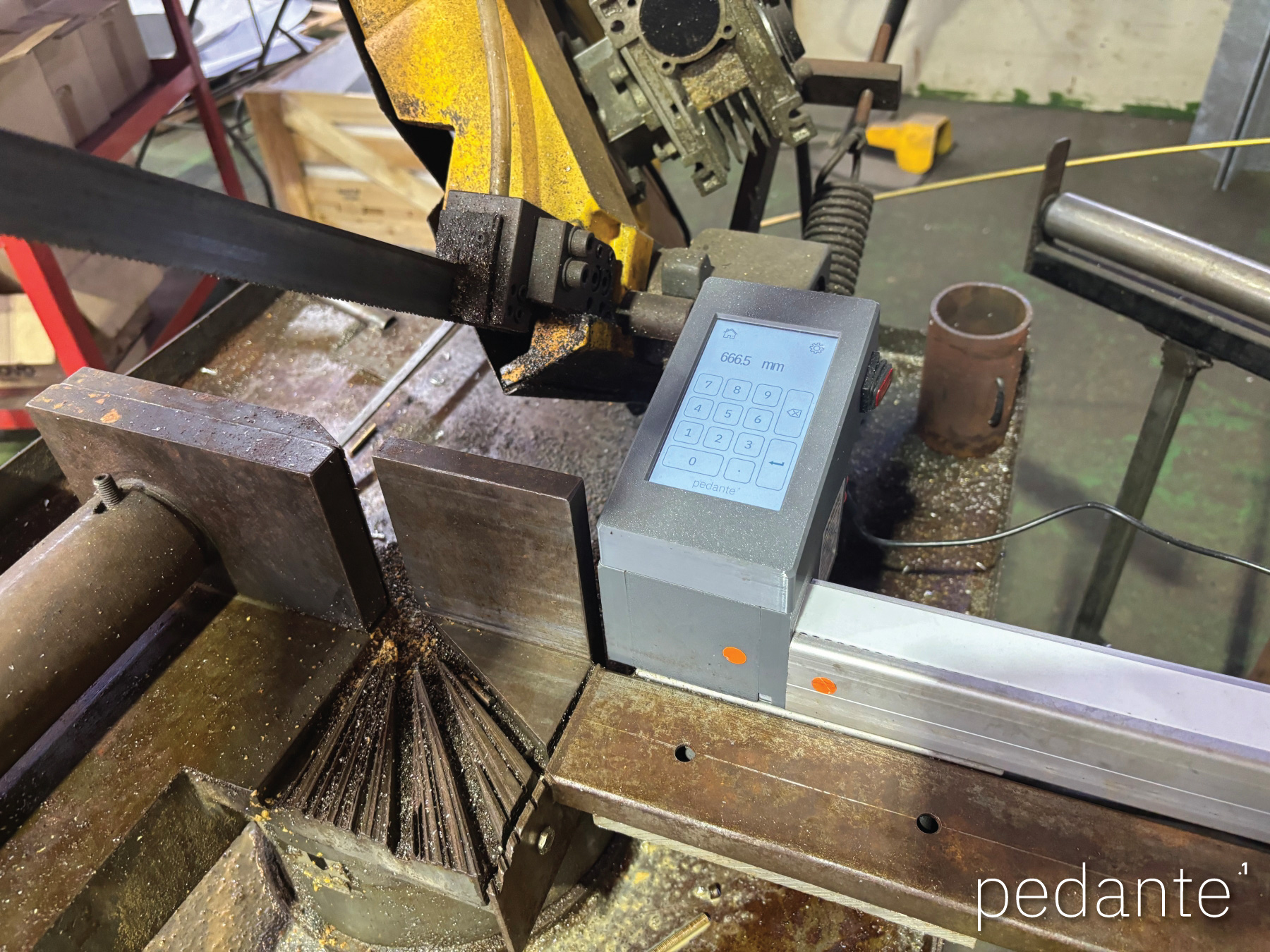

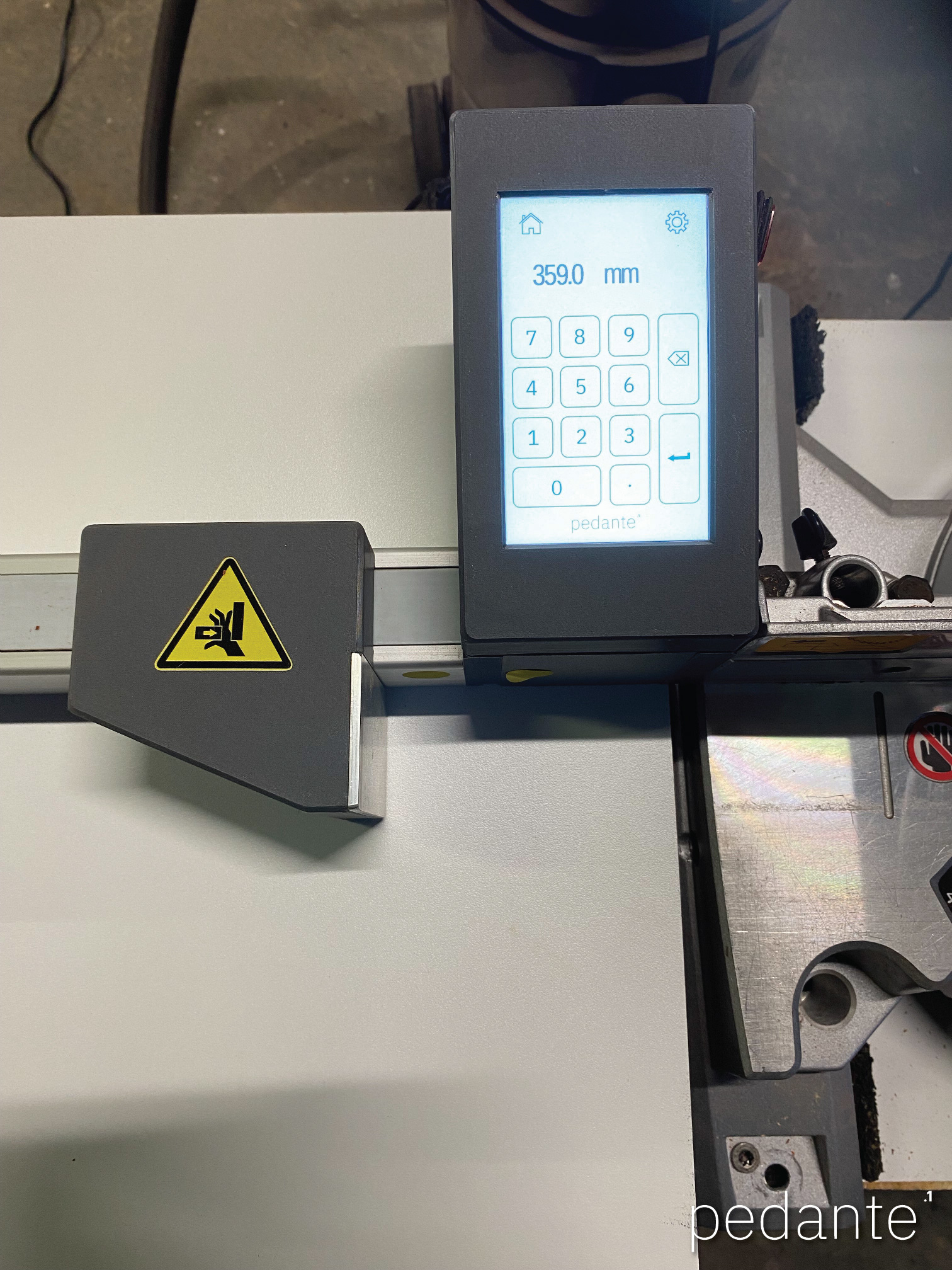

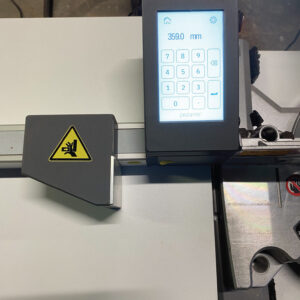

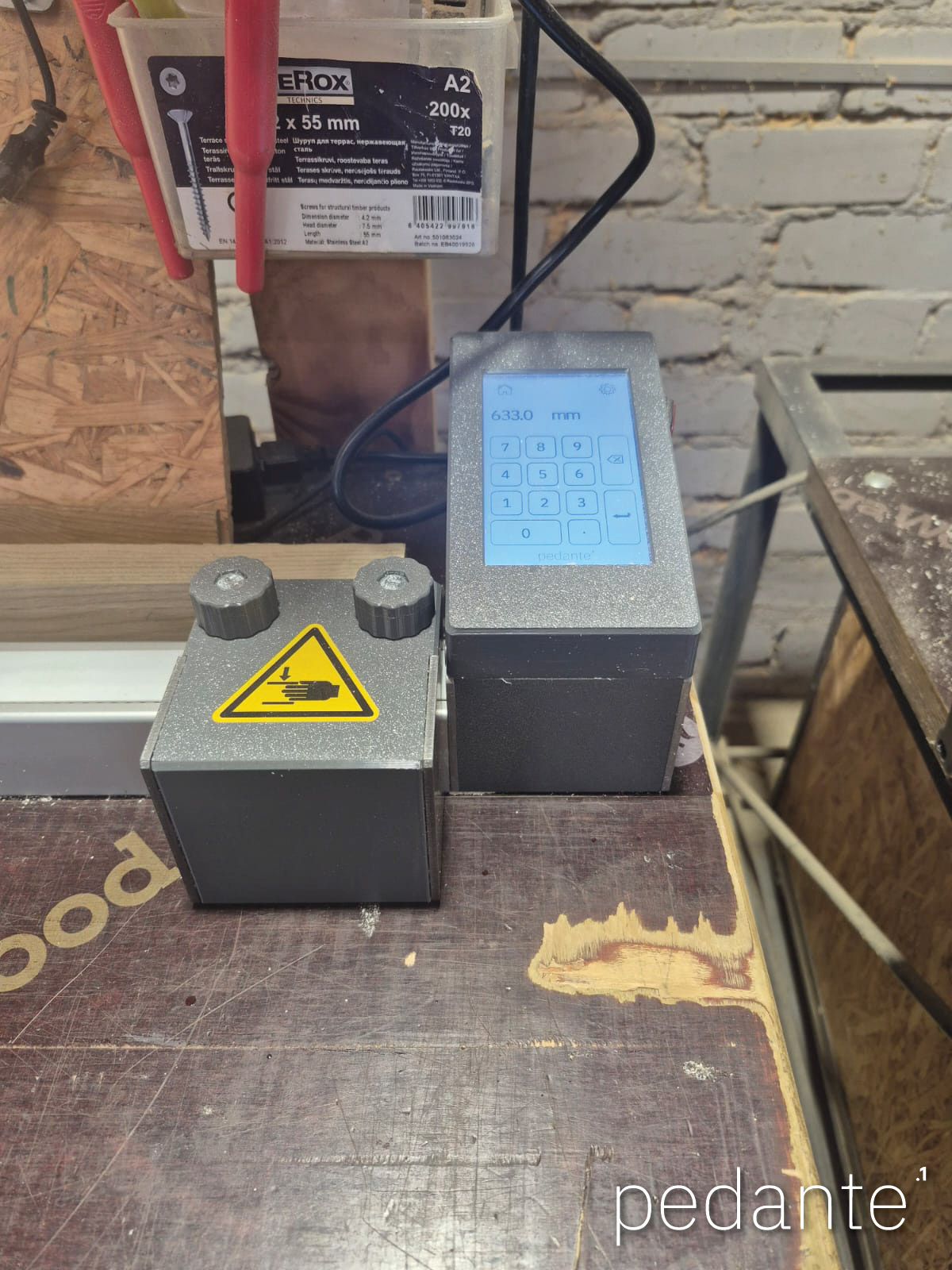

Pēc sākuma pozīcijas noteikšanas ievadiet nepieciešamo garumu skārienekrānā un nospiediet Enter. Atdures bloks automātiski pārvietojas uz mērķa pozīciju un turēs to uz vietas.

Lai pārslēgtos starp milimetriem un decimālcollām, nospiediet un turiet mm/in indikatoru.

Nav nepieciešama īpaša apmācība — darbība ir tikpat vienkārša kā kalkulators: ievadiet vērtību un nospiediet Enter.

Skārienekrānā pieejami divi kalibrēšanas veidi.

1. Atsauces kalibrēšana (nulle)

Šī kalibrēšana nosaka atsauces punktu starp atdures bloku un griešanas instrumentu (zāģa asmeni, urbi, frēzi u.c.). To parasti veic:

• pēc pirmās uzstādīšanas,

• pēc mehāniskām izmaiņām,

• pēc zāģa ripas maiņas,

• vai ja mērījumi vairs neatbilst faktiskajiem griezumiem.

Tiek izmērīts zināms attālums vai nogriezts paraugs, iegūtais izmērs tiek ievadītsdisplejā un apstiprināta kalibrēšana. Procedūru var atkārtot pēc vajadzības.

2. Zobsiksnas kalibrēšana

Tā kompensē nelielas siksnas soļa pielaides garos pārvietojumos.

Parasti to veic rūpnīcā un nepieciešams tikai vienu reizi. Nepieciešama tikai tad, ja garos attālumos parādās pastāvīga novirze.

Nepareiza kalibrēšana var samazināt precizitāti, tāpēc to veic tikai nepieciešamības gadījumā.

Ievades izšķirtspēja ir 0.1 mm (vai 0.001 inch collu režīmā). Praktiskā pozicionēšanas precizitāte ir ±0.2 mm.

Precizitāte neuzkrājas atkārtotu pārvietojumu laikā. Nelielas novirzes var rasties temperatūras izmaiņu vai mehānisku brīvkustību dēļ. Tas ir normāli siksnas piedziņas sistēmām un vajadzības gadījumā koriģējams ar kalibrēšanu.

• Sistēma nav paredzēta materiāla stumšanai vai izmantošanai kā mehānisks gala balsts ar lielu spēku.

• Tā neatbalsta leņķa mērījumus vai sarežģītu griešanas ģeometriju.

• Nav griešanas sarakstu, Bluetooth, Wi-Fi, lietotņu vai mākoņpakalpojumu. Sistēma ir apzināti vienkārša un lokāla.

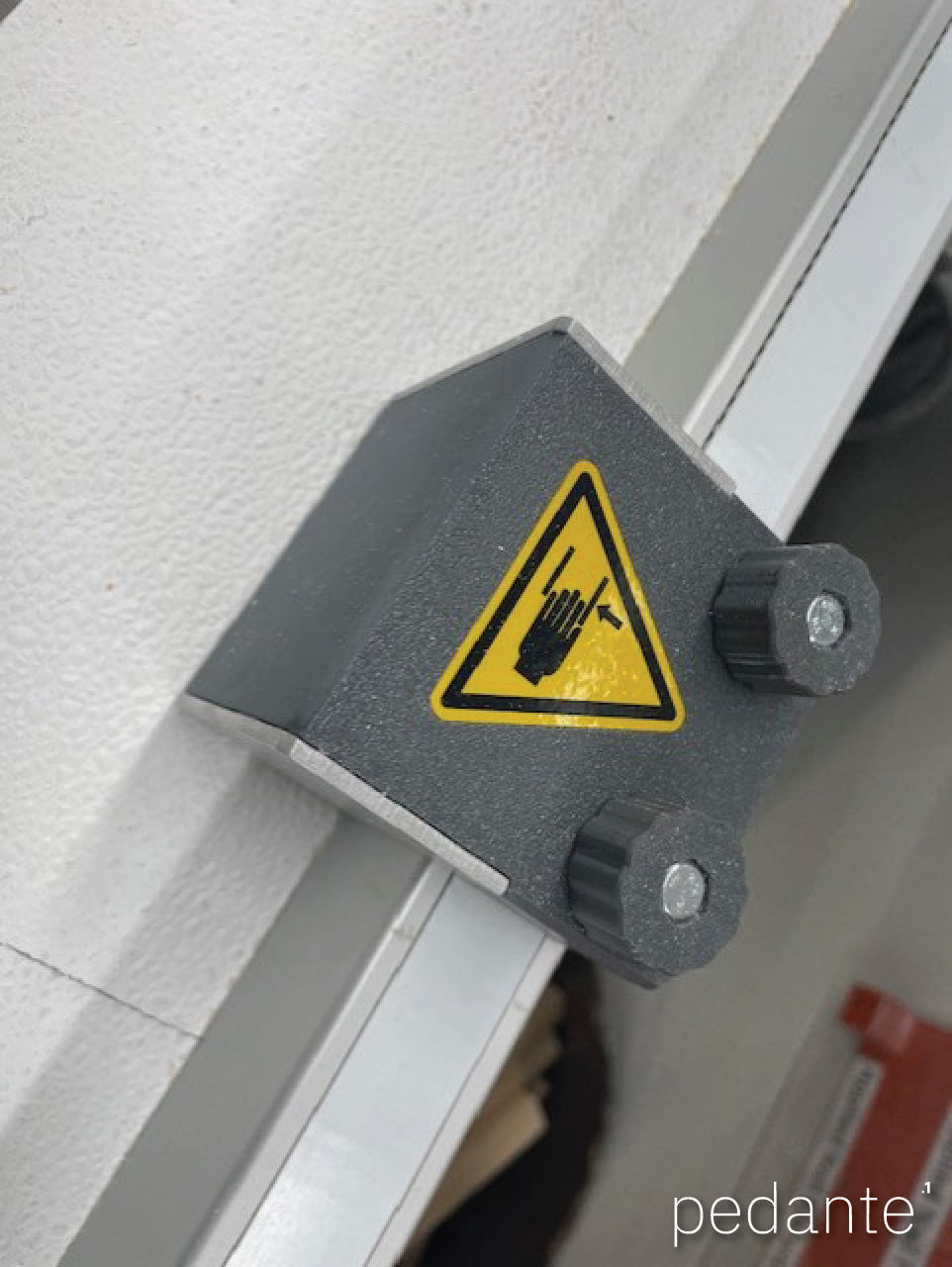

Nejaušs sitiens pa atduri ir normāla situācija ikdienas darbā, īpaši ar gariem vai smagiem gabaliem. Atšķirībā no manuālām atdurēm, kas var nobīdīties, sistēma automātiski saglabā savu pozīciju.

Motors pastāvīgi notur atdures bloku vietā. Parastā režīmā turēšanas spēks ir samazināts, lai taupītu enerģiju un samazinātu motora temperatūru.

Vadība uzrauga pozīciju simtiem reižu sekundē. Ja bloks tiek nobīdīts vairāk par apmēram 0.1 mm, sistēma nekavējoties palielina turēšanas spēku un atgriež to precīzā pozīcijā.

Atcerieties automātiskā atdure ir precīzas pozicionēšanas ierīce, tādēļ brutāla appiešanās ar to nav ieteicama.

Sistēma darbojas ar 24 V DC spriegumu. Kustība ir vienmērīga, bez straujas paātrināšanās, un kustības laikā skārienekrānā ir pieejama avārijas apstādināšana.

Sistēma ir izstrādāta un ražota Latvijā.

Garantija ir divi gadi privātai lietošanai un viens gads komerciālai lietošanai. Rezerves daļas vienmēr ir pieejamas.

Tehniskais atbalsts tiek nodrošināts tieši no ražotāja. Jūs varat sazināties jebkurā laikā par uzstādīšanu, kalibrēšanu vai problēmu novēršanu.

Pasūtījuma sagatavošana

Katrs komplekts tiek sagatavots un pārbaudīts 2–3 darba dienu laikā pēc apmaksas.

Piegādes laiks (pēc nosūtīšanas)

• EU: 4–7 darba dienas

• UK, Norway, Switzerland: 5–8 darba dienas

• USA & Canada: 8–12 darba dienas

Apmaksa

Apmaksa ar bankas pārskaitījumu.

Pasūtījums mājaslapā

Pasūtiet, izmantojot mājaslapas pasūtījuma formu.

• Ar derīgu EU VAT number vai piegādi ārpus EU cenas tiek rādītas bez VAT.

• Pretējā gadījumā VAT tiek pievienots automātiski.

Pēc pasūtījuma veikšanas saņemsiet apstiprinājuma e-pastu ar apmaksas informāciju. Pēc apmaksas iekārta tiek sagatavota un pārbaudīta. Pēc nosūtīšanas saņemsiet izsekošanas numuru un rēķinu.

Pasūtījums pa e-pastu

Varat pasūtīt arī pa e-pastu. Nosūtiet:

• izvēlēto modeli vai modeļus,

• uzņēmuma vai personas datus,

• piegādes adresi,

• kontaktinformāciju,

• EU VAT number (ja attiecas).

Tiks sagatavots proforma rēķins. Ja nepieciešams oficiāls piedāvājums, norādiet to e-pastā.

Nestandarta garumi

Iespējami nestandarta garumi. Sazinieties ar mums, lai apspriestu prasības.

Jā. Varat sazināties ar mums, izmantojot kontaktformu vai e-pastu sev vēlamajā valodā. Vācu, franču, itāļu, spāņu un citas valodas ir pieņemamas.

Lai gan mājaslapas galvenais saturs ir angļu valodā, mēs atbildam uz jautājumiem, palīdzam ar pasūtījumiem un sniedzam atbalstu jūsu valodā, kad tas ir iespējams.
