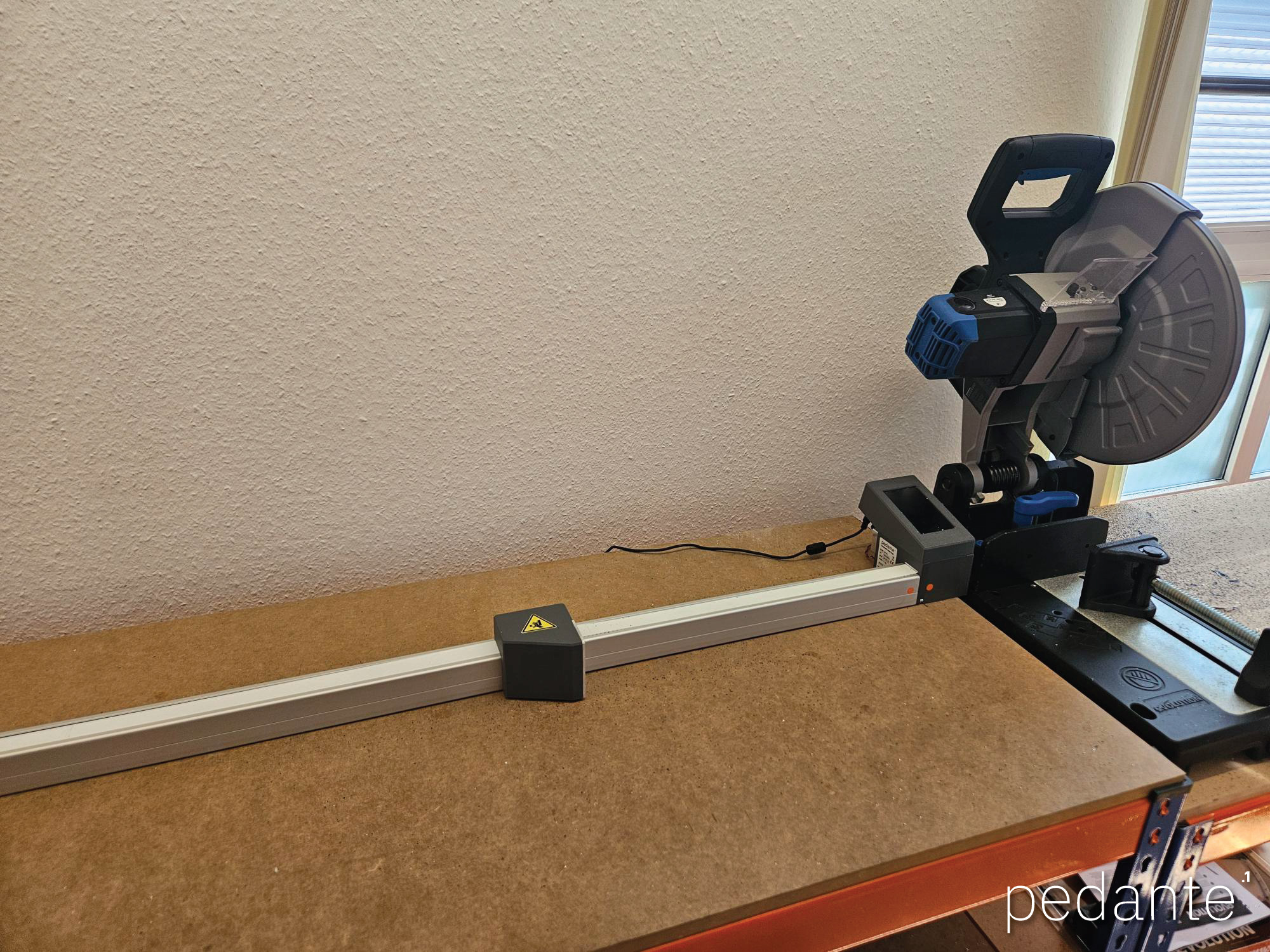

Digitalt Längdstopp

Det används för att ställa in repeterbara kaplängder på en kap- eller geringssåg. I stället för att mäta och låsa ett manuellt stopp varje gång matar du in ett värde och stoppet flyttas automatiskt dit. Detta sparar tid och minskar mätfel när flera identiska delar kapas.

Systemet är särskilt användbart för:

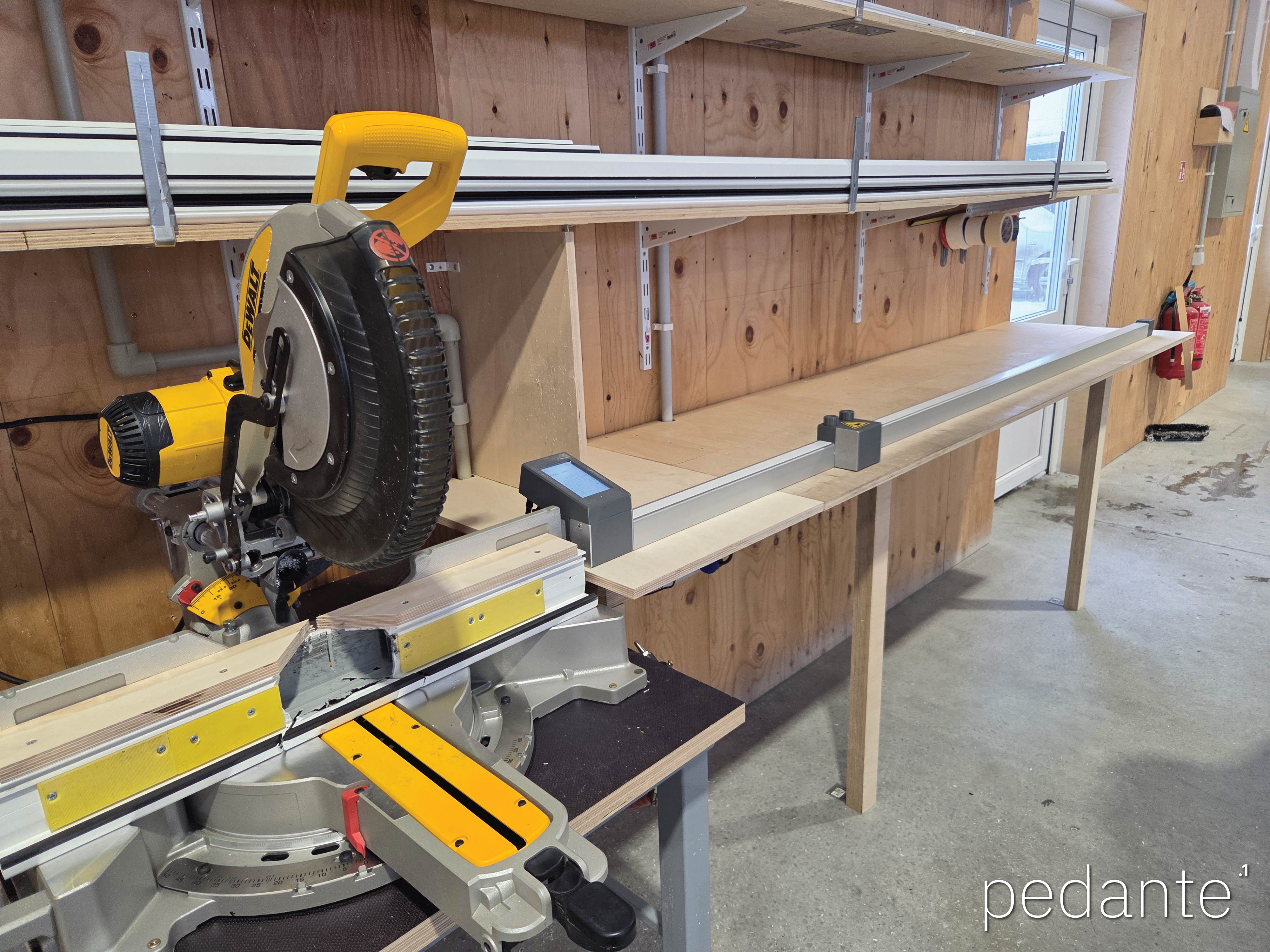

• Snickerier och verkstäder för specialtillverkning som producerar möbler, skåp, dörrar och fönster där många delar måste kapas till samma längd.

• Tillverkare av fönster och dörrar där ramdelar kapas i serier och konsekvent längdnoggrannhet krävs.

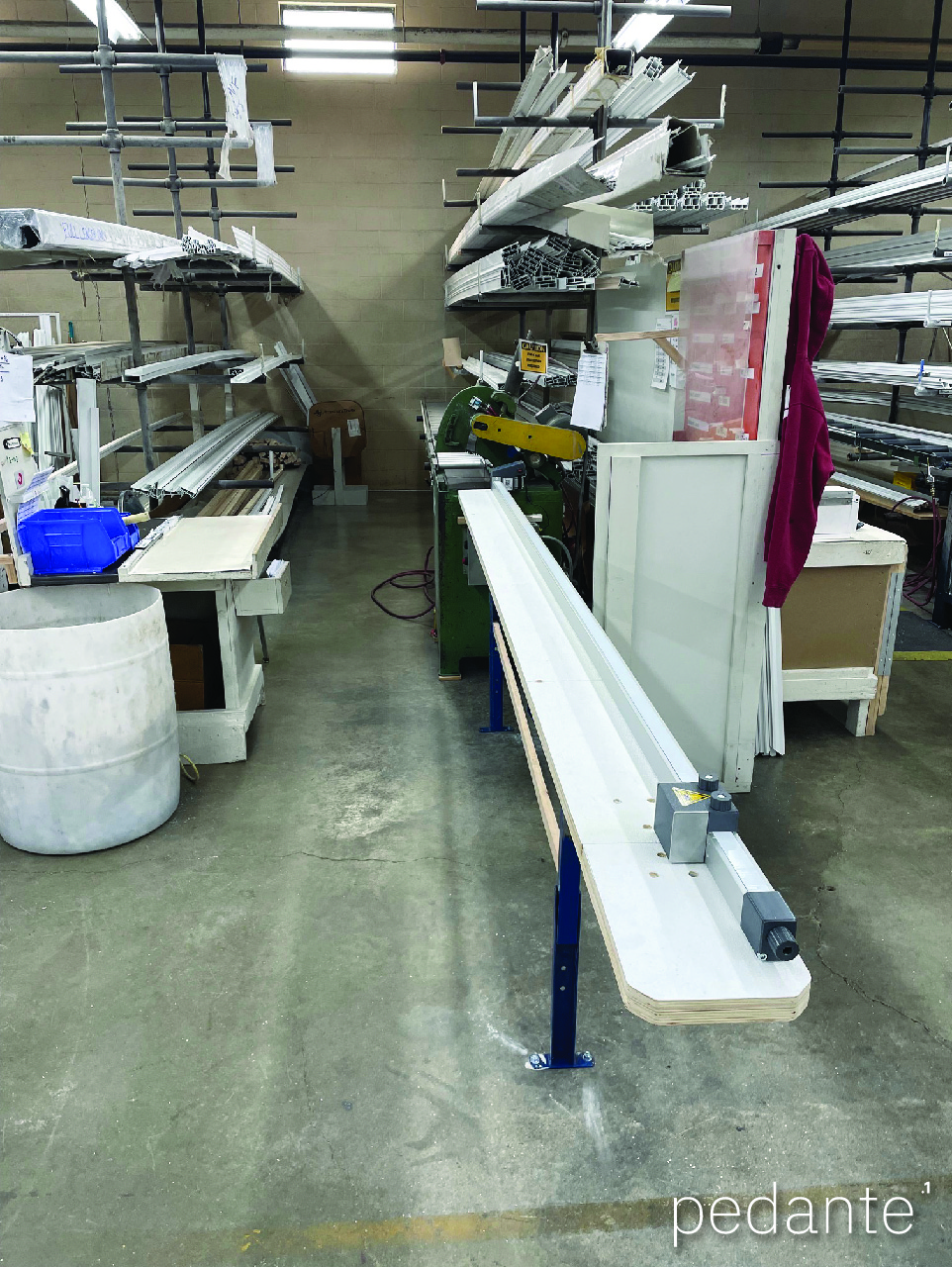

• Bearbetning av aluminium- och PVC-profiler där profiler kapas dagligen för fönster, fasader och tekniska konstruktioner.

• Små till medelstora produktionsverkstäder där repeterbarhet och hastighet är viktiga men arbetsflödet fortfarande är flexibelt och inte helt automatiserat.

Generellt passar systemet verkstäder som dagligen kapar många delar med samma längd där manuell mätning saktar ner arbetet eller leder till fel.

När du väljer rätt längd för det digitala längdstoppet bör du ta hänsyn till död zon, total systemlängd och arbetsområde.

Död zon
Det finns alltid ett minsta avstånd mellan sågbladet och stoppblocket. Detta beror på sågmodell och monteringsavstånd. I praktiken är detta vanligtvis 400–500 mm. Stoppblocket kan inte användas närmare än så.

Total systemlängd

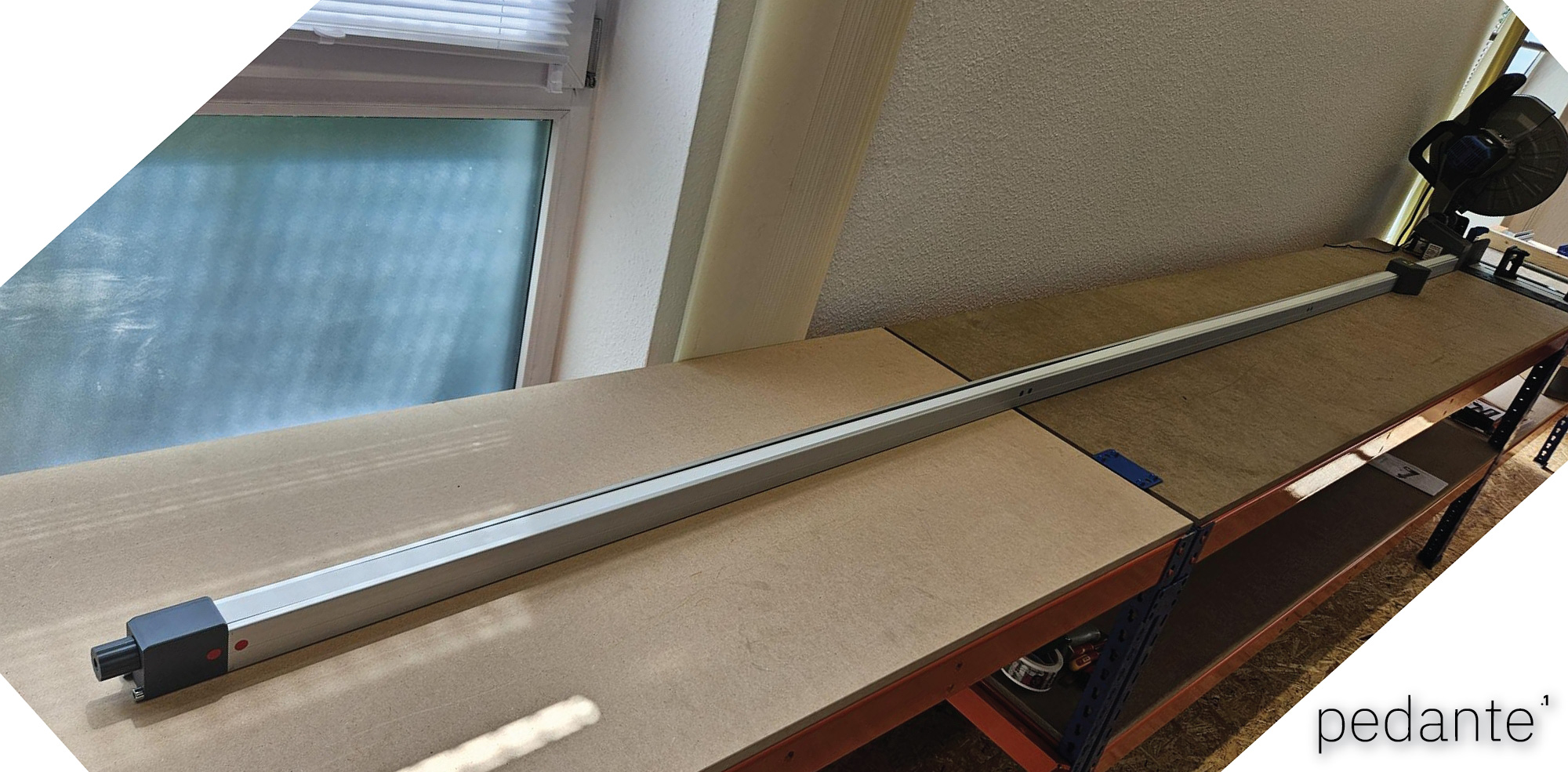

Detta är den fysiska längden på hela systemet inklusive profil, motor-/styrenhet och remspännare.

Arbetsområde
Detta är det effektiva område som stoppblocket kan röra sig inom och det som faktiskt används för kapning.

Exempel
Om du väljer modellen LS-24-U med ett arbetsområde på 2220 mm och ditt monteringsavstånd är 450 mm blir ditt användbara kapområde från 450 mm till 2670 mm.

Vanliga kaplängder
Välj en modell så att de flesta dagliga kapningar ligger väl inom arbetsområdet. För tillfälliga längre kapningar kan stoppblocket tas bort och kapning göras manuellt.

Korta kaplängder
Om du behöver kapa kortare än den döda zonen tillåter, använd en distans. Exempel: minsta längd är 450 mm, önskad del är 250 mm. Använd en distans på 1000 mm, ange 1250 mm, placera distansen mot stoppet och kapa.

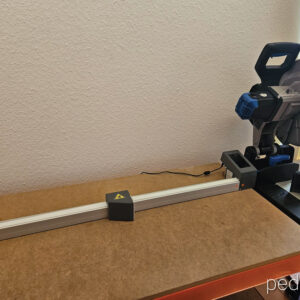

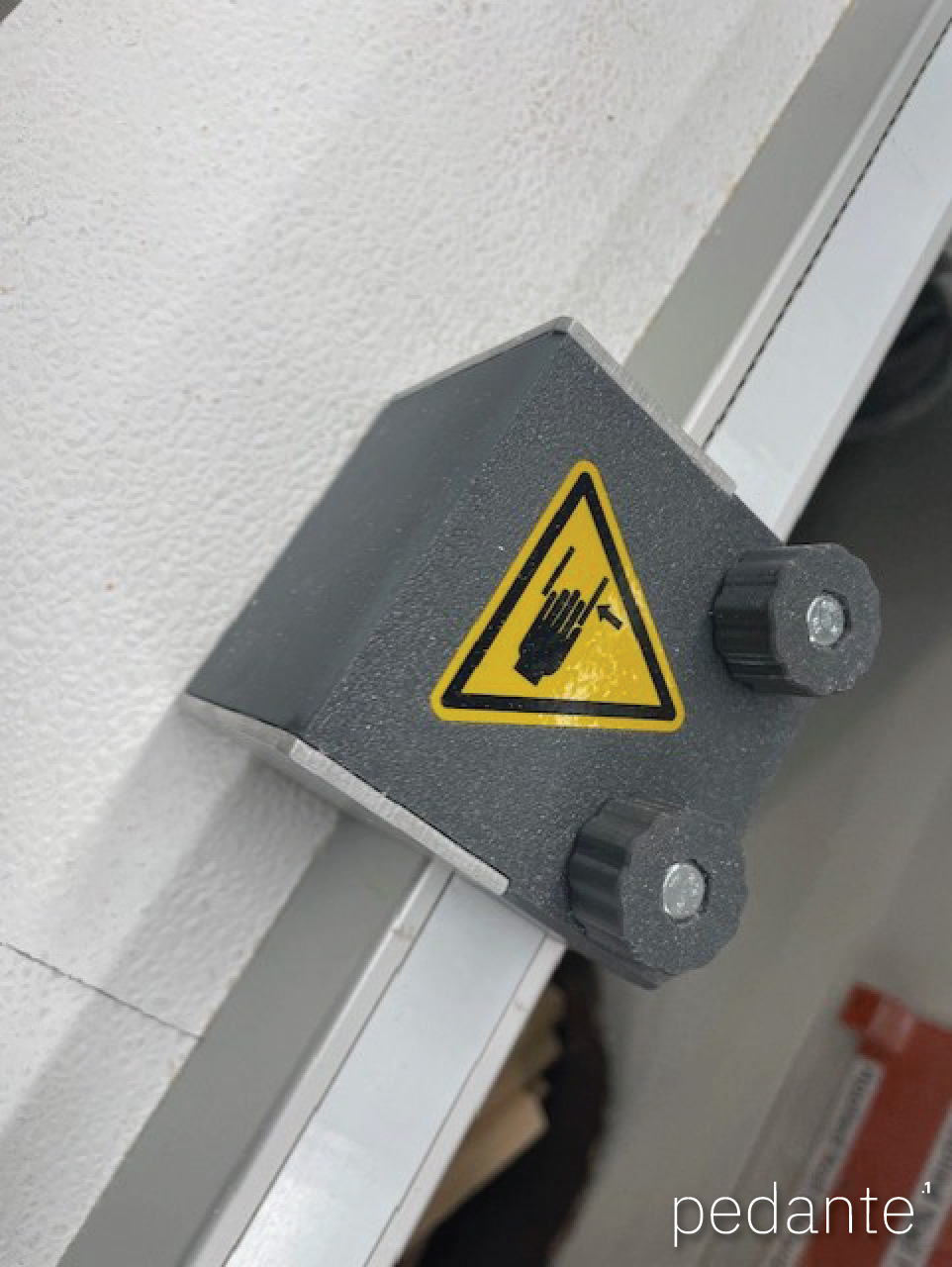

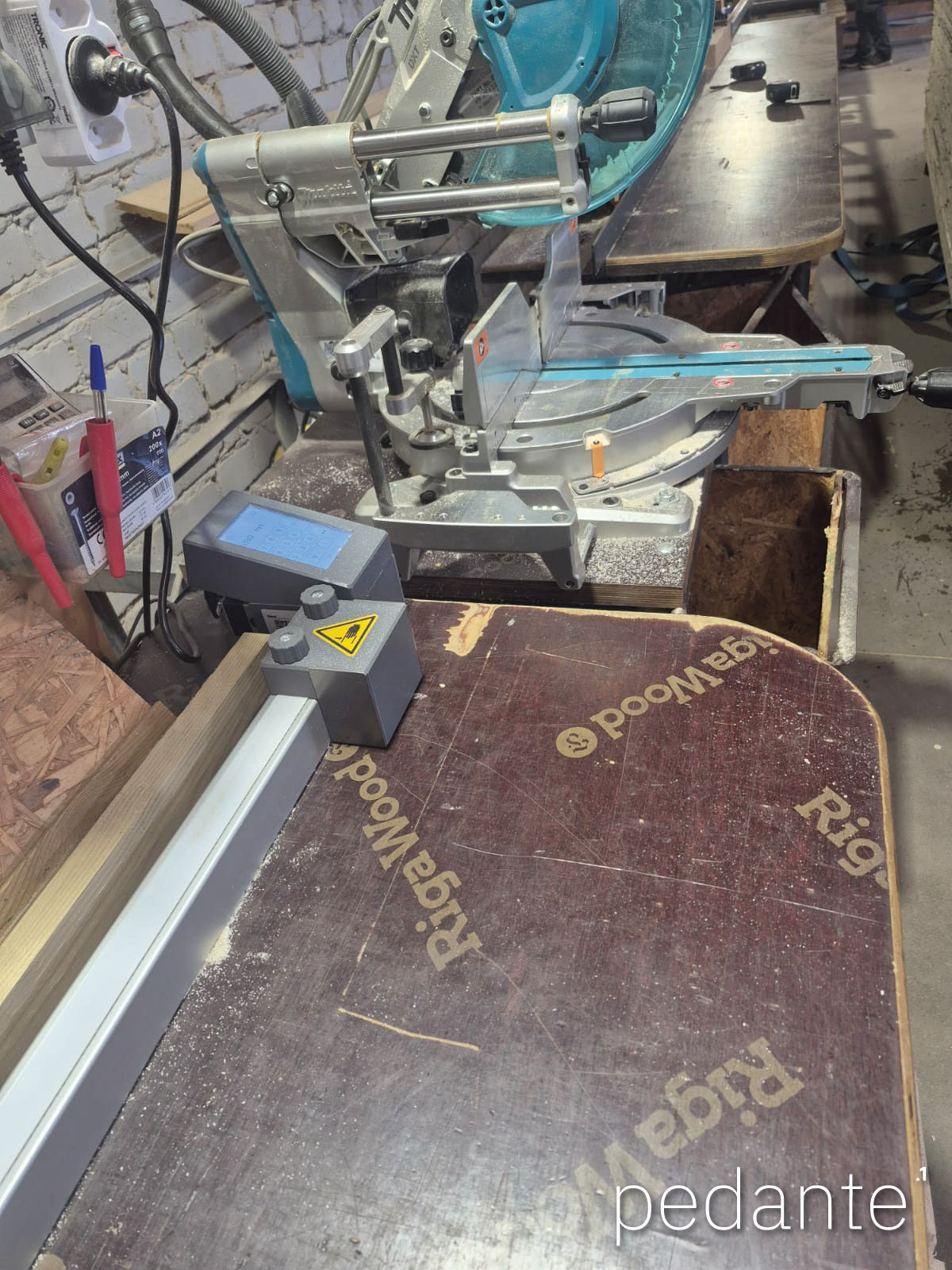

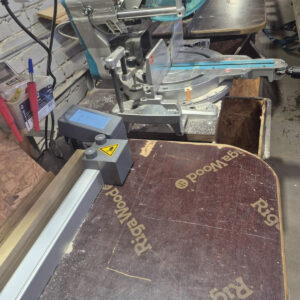

Stoppet monteras med hammarskruvar som skjuts in i spåret på profilens undersida. Du borrar motsvarande hål i ditt sågbord eller rullstöd, placerar stoppet och drar åt skruvarna.

Universal Series kan monteras på vänster eller höger sida. För att byta sida senare vänder du styrenheten (motorsidan) och gör en återställning. Vid nästa start utför systemet automatiskt självidentifiering och konfigurerar sig för den nya orienteringen.

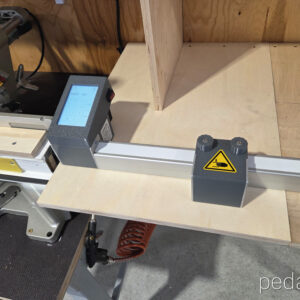

Vid arbetsstart slår du på systemet och trycker på Home-knappen på pekskärmen. Systemet utför referenskörning med ett mekaniskt stopp som detekteras av encodern för att fastställa en referensposition.

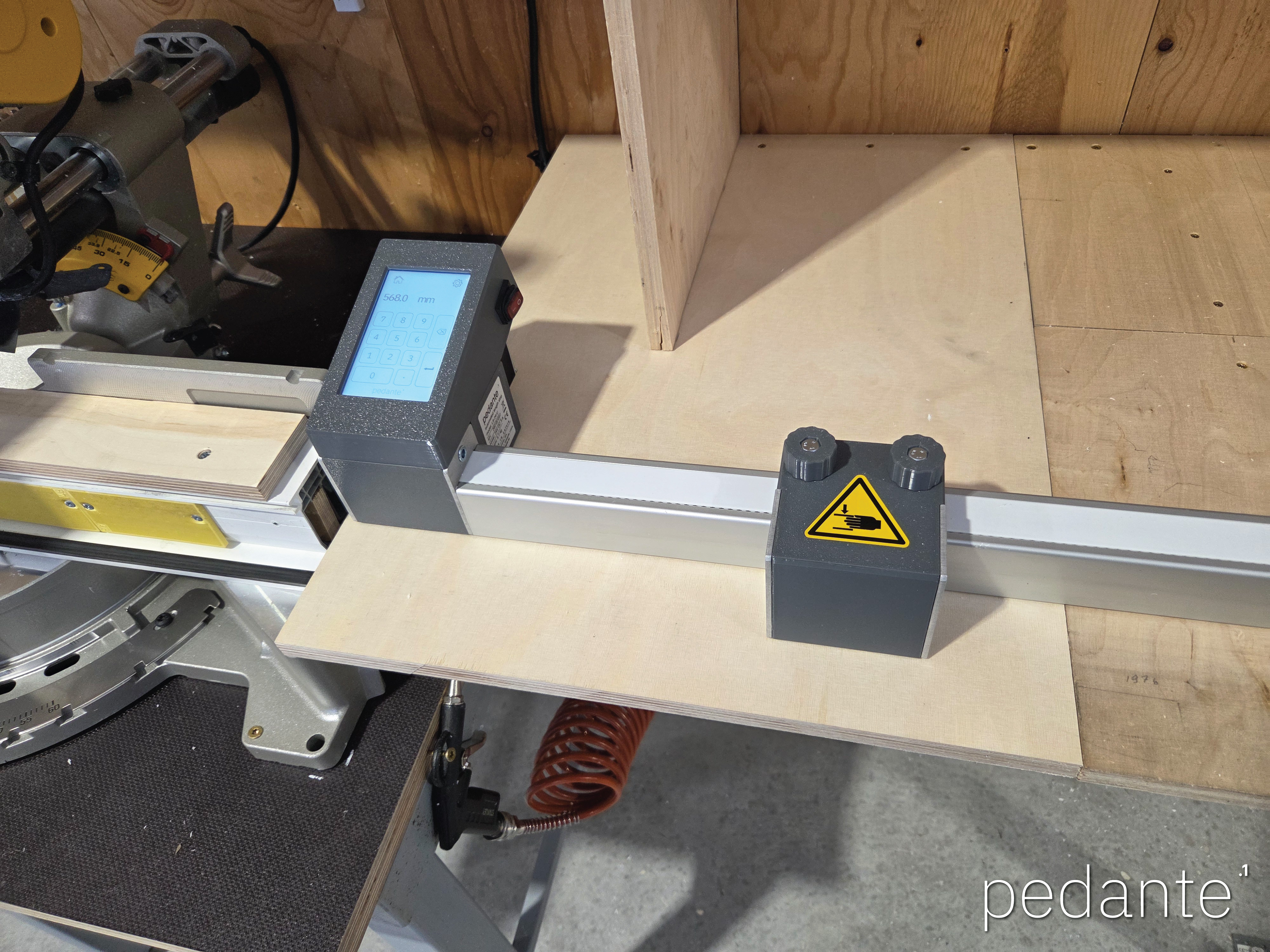

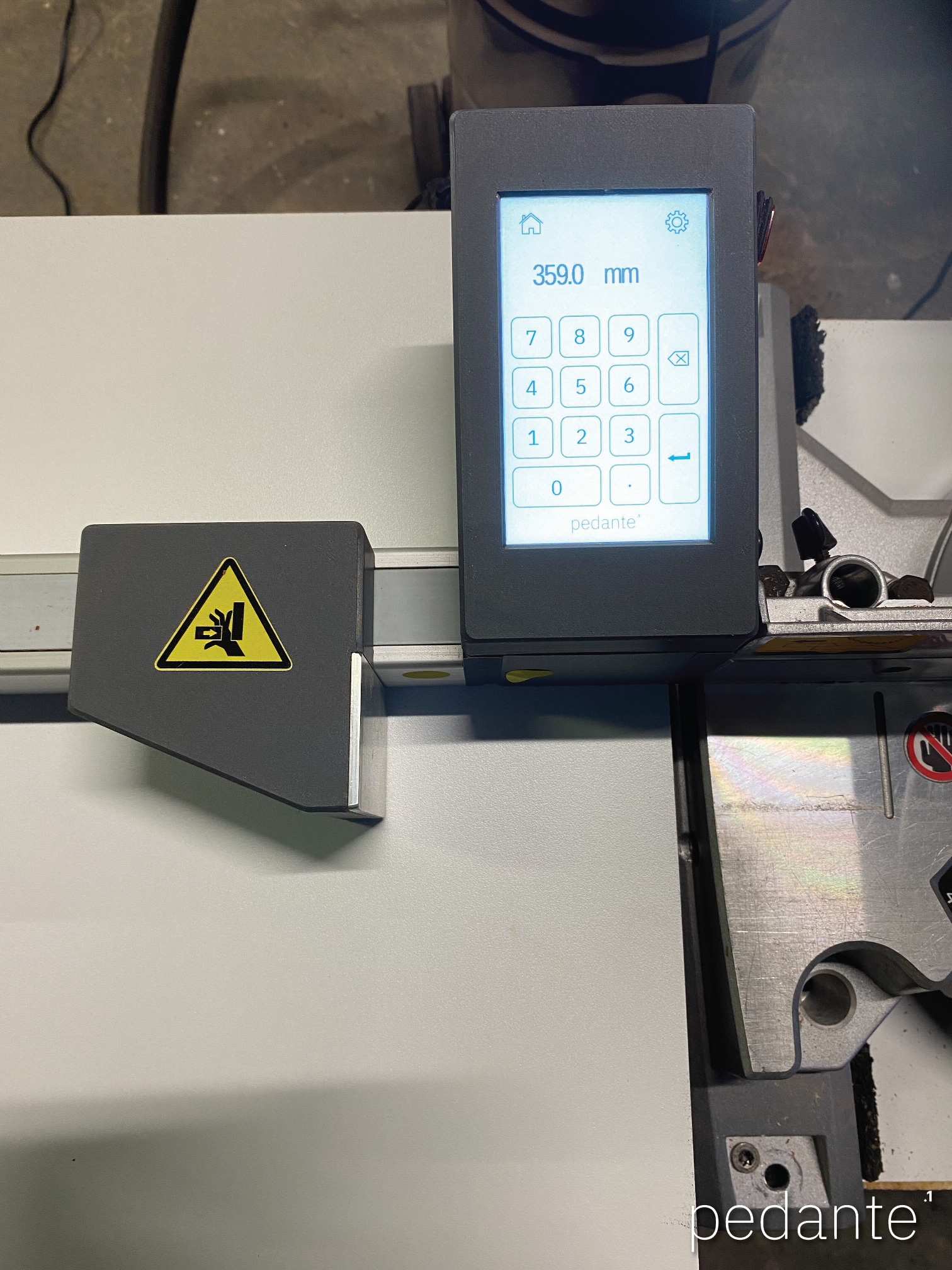

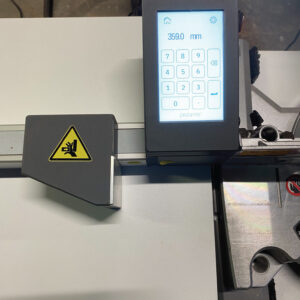

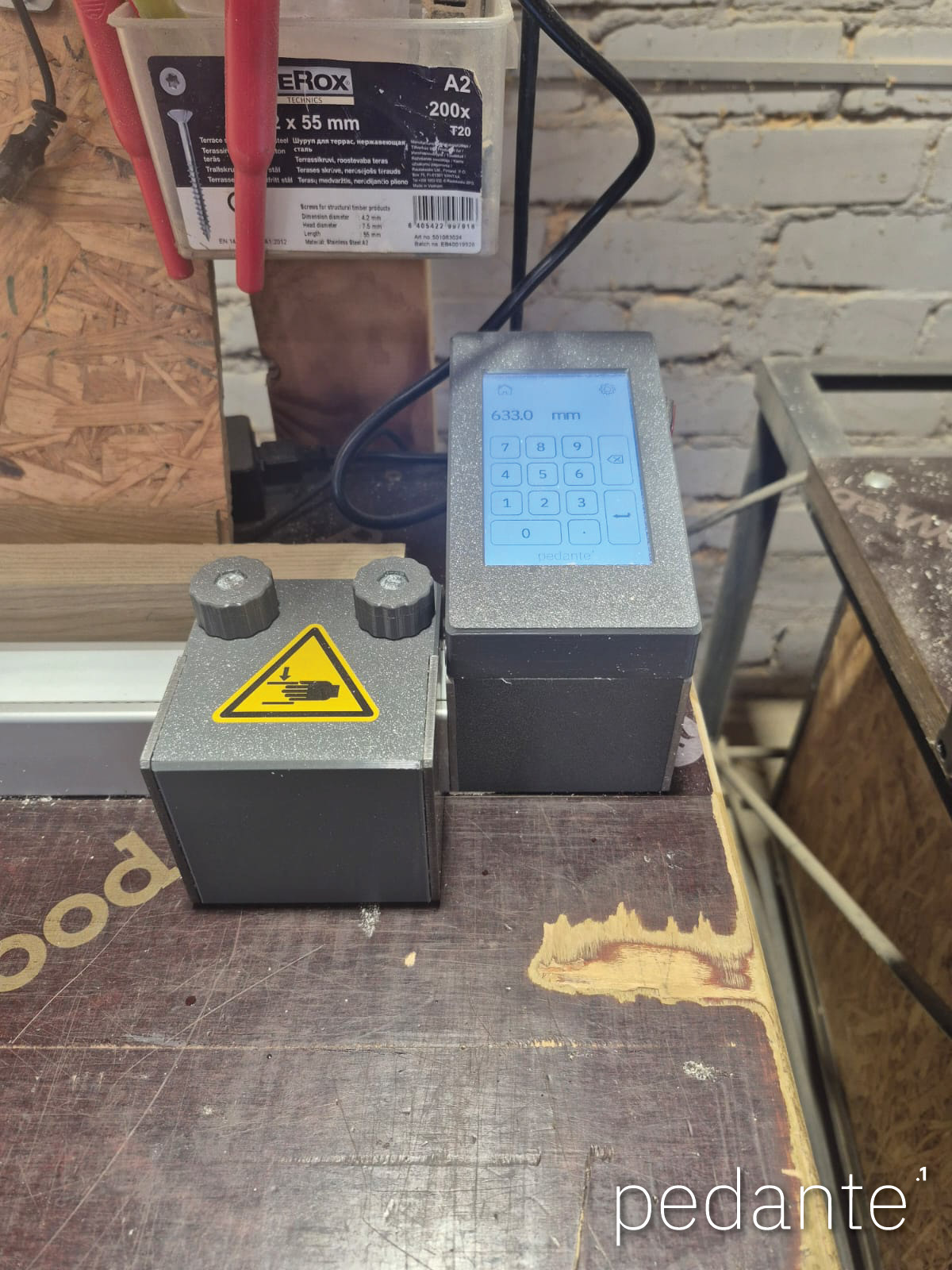

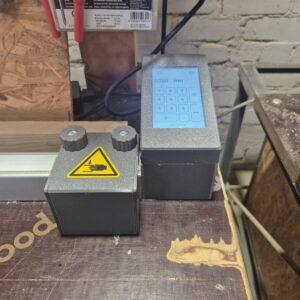

Efter referenskörning anger du önskad längd på pekskärmen och trycker Enter. Stoppblocket flyttas automatiskt till målpositionen och hålls där under kapningen.

Om du vill växla mellan millimeter och decimala tum håller du in mm/in-indikatorn på displayen för att byta enhet.

Ingen särskild utbildning krävs — användningen är lika enkel som en miniräknare: ange värde och tryck Enter.

Två typer av kalibrering finns tillgängliga via pekskärmen.

1. Referenskalibrering (nollinställning)

Denna kalibrering ställer in referenspunkten mellan stoppblocket och kapverktyget (sågblad, borr, fräs osv.). Den görs normalt:

• efter första installationen,

• efter mekaniska ändringar,

• efter byte av sågblad eller referensposition,

• eller när mätningar inte längre stämmer med verkliga kapningar.

I praktiken mäter du ett känt avstånd eller kapar en bit, anger värdet på displayen och bekräftar kalibreringen. Processen kan upprepas vid behov.

2. Kalibrering av kuggrem

Detta är en avancerad kalibrering som används för att kompensera små toleranser i remmens delning över långa förflyttningar.

Denna kalibrering utförs normalt i fabriken och behöver vanligtvis bara göras en gång. Den krävs endast om positionering över längre sträckor visar konstant avvikelse.

Felaktig remkalibrering kan minska noggrannheten och används därför bara vid behov.

Inmatningsupplösningen är 0.1 mm (eller 0.001 inch i tumläge). Praktisk positioneringsnoggrannhet är ±0.2 mm.

Noggrannheten ackumuleras inte vid upprepade förflyttningar. Små avvikelser kan uppstå på grund av temperaturförändringar eller mekanisk sättning. Detta är normalt för remdrivna system och kan korrigeras med kalibrering vid behov.

• Systemet är inte avsett för att trycka material eller fungera som mekaniskt ändstopp vid kraftig matning.

• Det stöder inte vinkelmätning eller sammansatta kapgeometrier.

• Det finns inga kaplistor, Bluetooth, Wi-Fi, appar eller molnfunktioner. Systemet är medvetet enkelt och lokalt.

Att ibland träffa stoppblocket händer i normal verkstadsdrift, särskilt vid hantering av långa eller tunga delar. Till skillnad från manuella stopp som kan flytta sig och orsaka felaktiga kapningar behåller systemet automatiskt sin position.

Stoppet använder ett Smart Position Guard-system. Motorn håller alltid stoppblocket i position, men under normal drift är hållkraften reducerad för att spara energi och hålla motorn svalare.

Styrenheten övervakar stoppets position hundratals gånger per sekund. Om blocket trycks ur läge med mer än cirka 0.1 mm ökar systemet omedelbart hållkraften och återför stoppet till exakt position.

Denna korrigering sker vanligtvis så snabbt att rörelsen inte ens syns. Stoppblocket är dock en precisionspositionerare, inte ett mekaniskt slagstopp, så material ska inte tryckas hårt mot det.

Systemet drivs med 24 V DC. Rörelsen är mjuk, utan plötslig acceleration, och ett nödstopp finns tillgängligt på pekskärmen medan motorn är i rörelse.

Systemet är konstruerat och tillverkat i Lettland.

Garantin är två år för privat bruk och ett år för yrkesbruk. Reservdelar finns alltid tillgängliga.

Teknisk support ges direkt av tillverkaren. Du kan kontakta oss när som helst för installation, kalibrering eller felsökning.

Orderförberedelse

Varje enhet förbereds och testas inom 2–3 arbetsdagar efter betalning.

Leveranstid (efter avsändning)

• EU: 4–7 arbetsdagar

• UK, Norway, Switzerland: 5–8 arbetsdagar

• USA & Canada: 8–12 arbetsdagar

Betalning

Betalning accepteras via banköverföring.

Beställning via webbplats

Beställ via webbplatsens ordersida.

• Med giltigt EU VAT number eller leverans utanför EU visas priser utan VAT.

• Annars läggs VAT till automatiskt.

Efter beställning får du en orderbekräftelse via e-post med betalningsinformation. Efter betalning förbereds och testas enheten. När den har skickats får du spårningsnummer och faktura via e-post.

Beställning via e-post

Du kan också beställa via e-post. Skicka:

• vald modell eller modeller,

• företags- eller personuppgifter,

• leveransadress,

• kontaktuppgifter,

• EU VAT number (om tillämpligt).

En proformafaktura förbereds och skickas. Om du behöver en formell offert, ange det i e-postmeddelandet.

Anpassade längder

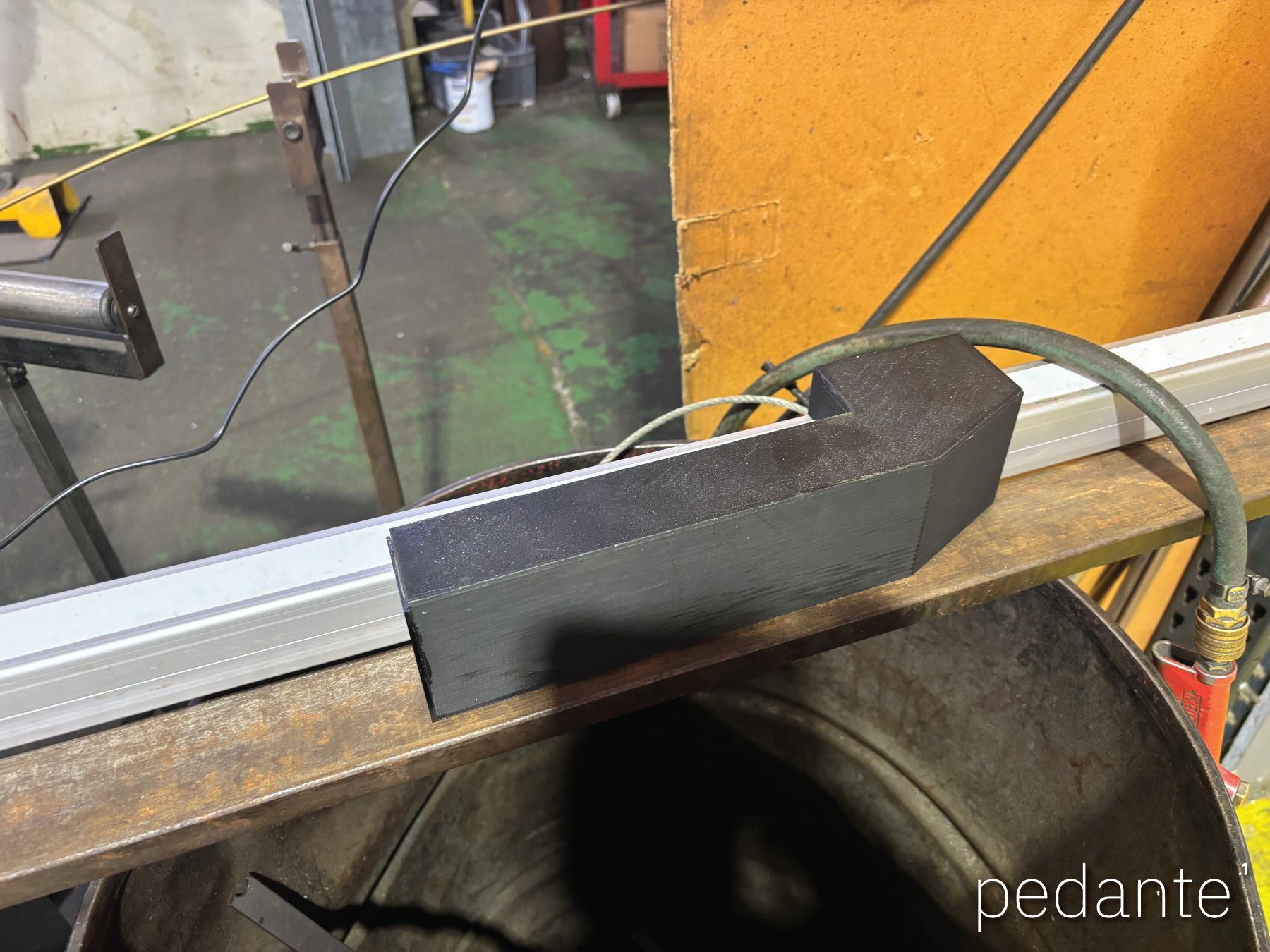

Anpassade längder är möjliga. Kontakta oss för att diskutera krav.

Ja. Du kan kontakta oss via kontaktformuläret eller via e-post på ditt föredragna språk. Tyska, franska, italienska, spanska och andra språk är välkomna.

Även om webbplatsens huvudinnehåll är på engelska svarar vi på frågor, hjälper med beställningar och ger support på ditt språk när det är möjligt.
