Digitale Lengteaanslag
Afkortzaag

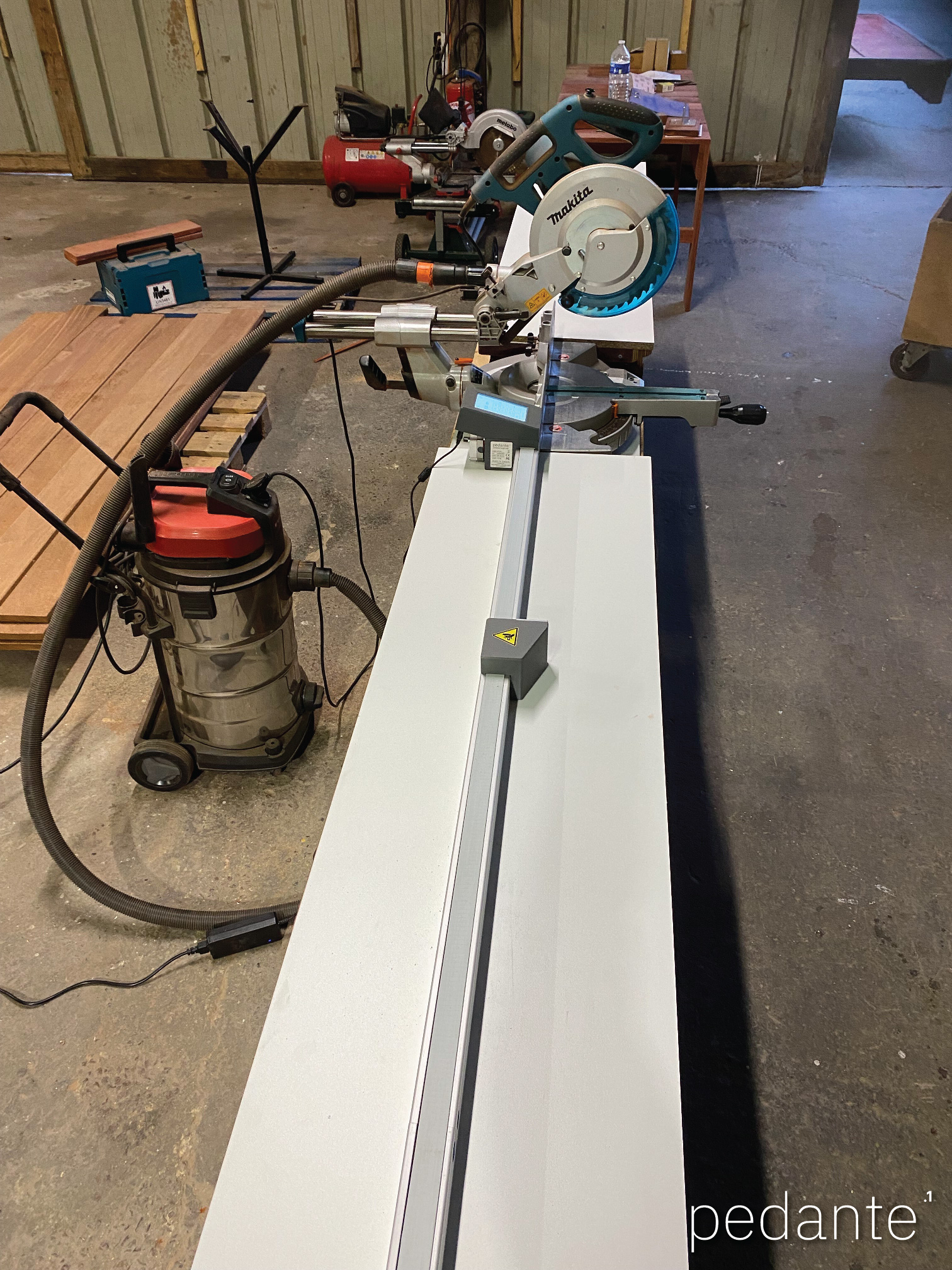

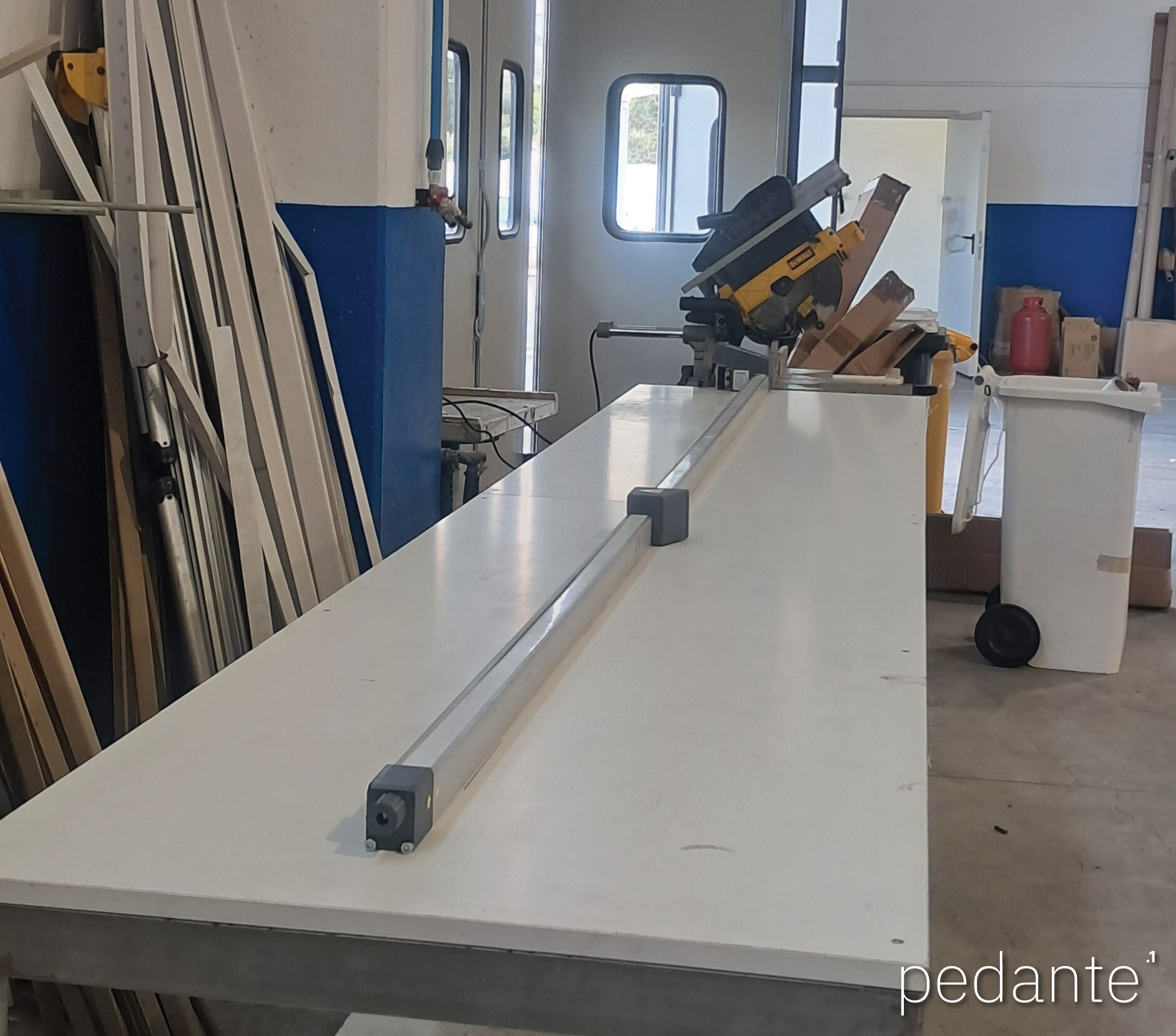

Het wordt gebruikt om herhaalbare zaaglengtes in te stellen op een afkort- of verstekzaag. In plaats van elke keer handmatig te meten en een mechanische aanslag vast te zetten, voert u een waarde in en beweegt de aanslag automatisch naar die positie. Dit bespaart tijd en vermindert meetfouten bij het zagen van meerdere identieke onderdelen.

Het systeem is vooral geschikt voor:

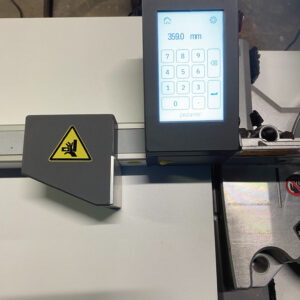

• Werkplaatsen voor maatwerk houtbewerking en interieurbouw, waar meubels, kasten, deuren en ramen worden gemaakt en veel onderdelen op identieke lengtes moeten worden gezaagd.

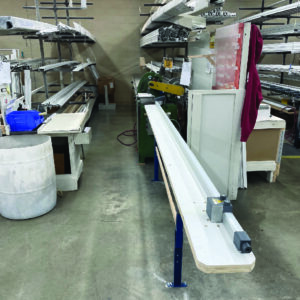

• Ramen- en deurenfabrikanten, waar framecomponenten in batches worden gezaagd en consistente lengtenauwkeurigheid vereist is.

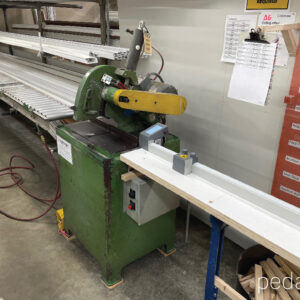

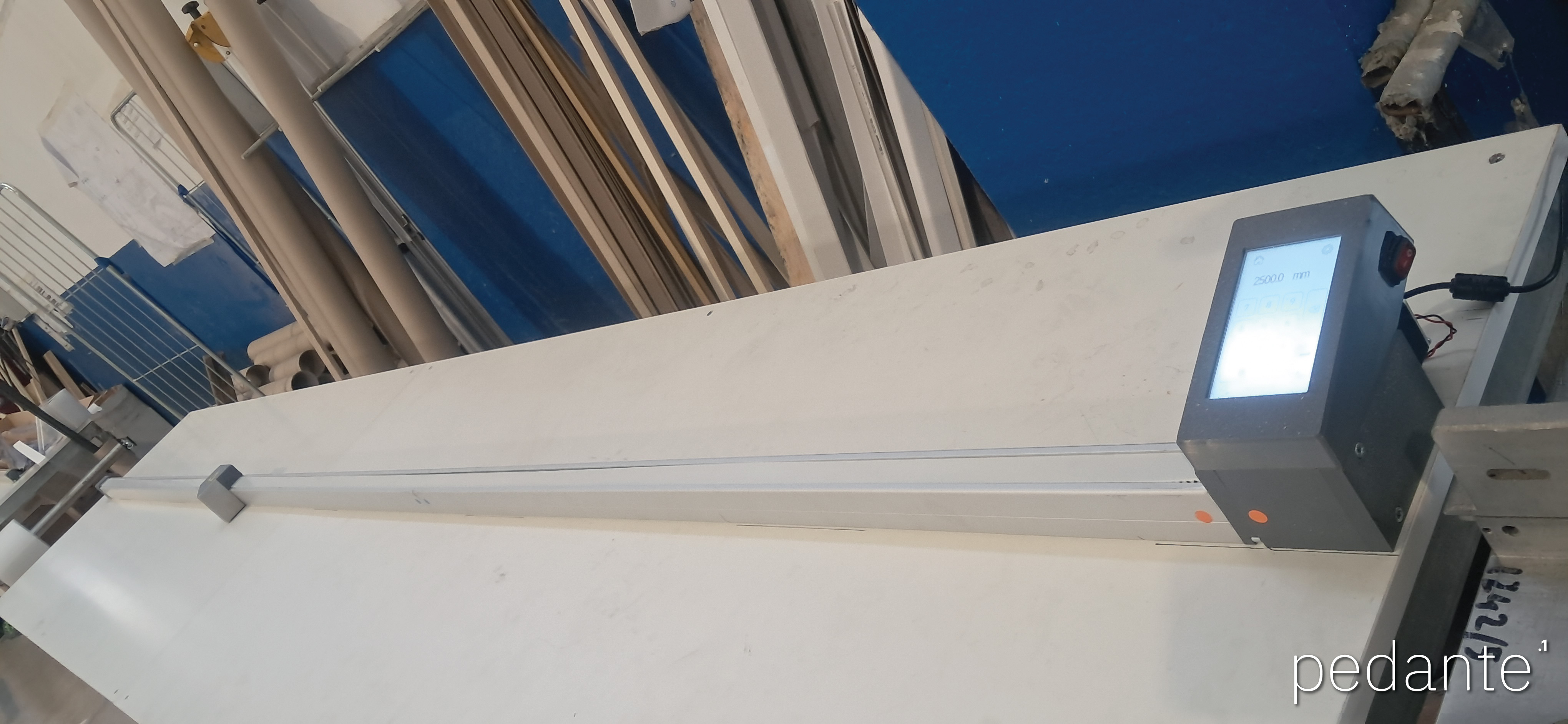

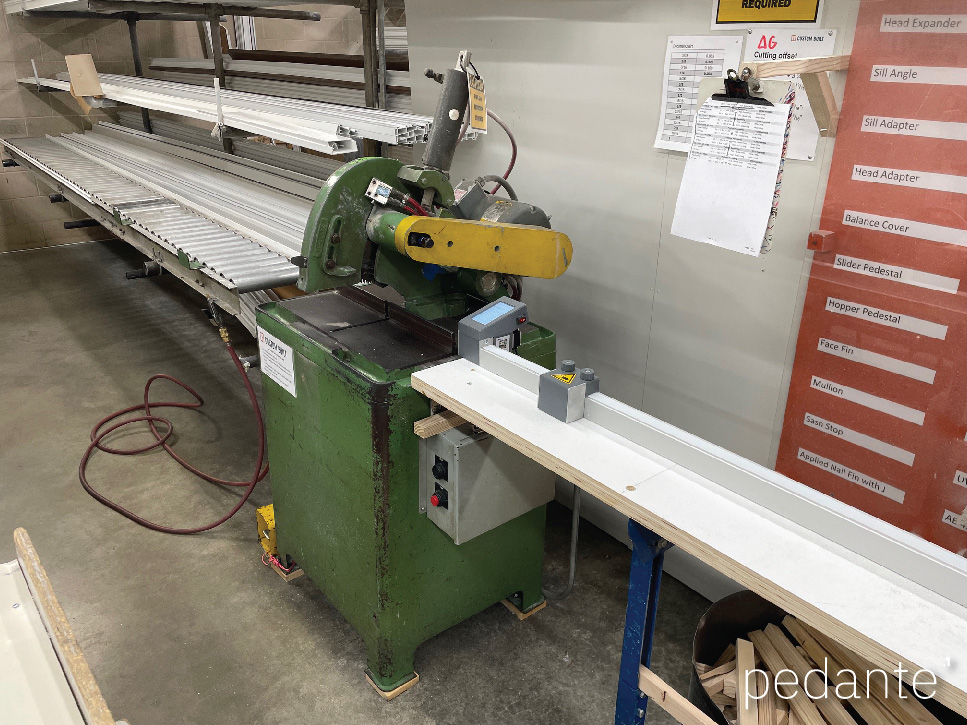

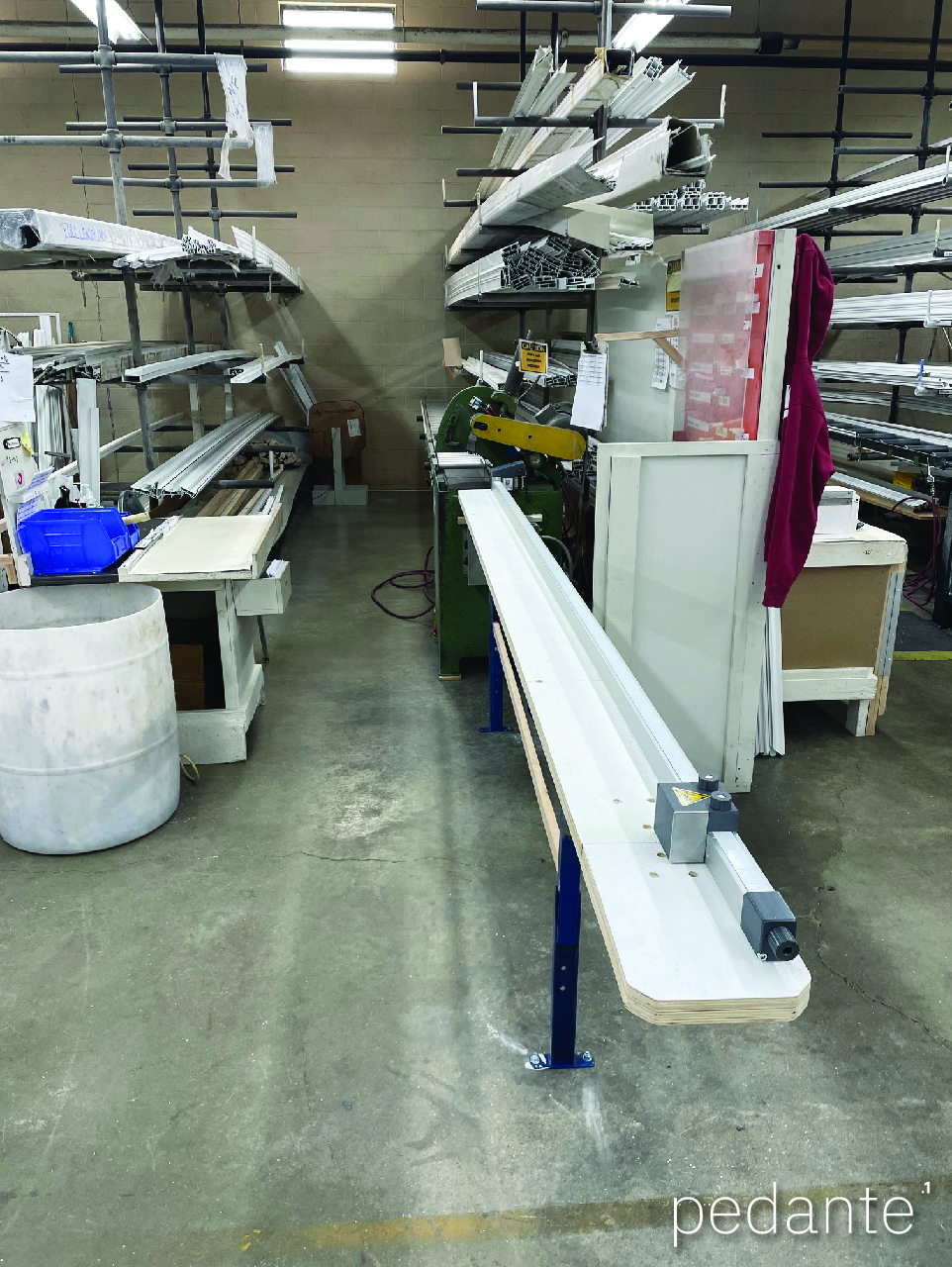

• Aluminium- en PVC-profielverwerkers, die dagelijks profielen zagen voor ramen, gevels en technische assemblages.

• Kleine tot middelgrote productiebedrijven, waar herhaalbaarheid en snelheid belangrijk zijn, maar de workflow flexibel blijft en niet volledig geautomatiseerd is.

In het algemeen is het nuttig voor werkplaatsen die dagelijks veel onderdelen met dezelfde lengte zagen, waar handmatig meten de productie vertraagt of tot fouten leidt.

Bij het kiezen van de juiste lengte voor de digitale lengteaanslag moet u rekening houden met dode zone, totale systeemlengte en werkbereik.

Dode zone
Er is altijd een minimale afstand tussen het zaagblad en het aanslagblok. Dit hangt af van het zaagmodel en de montageafstand. In de praktijk is dit meestal 400–500 mm. Dichterbij kan het aanslagblok niet worden gebruikt.

Totale systeemlengte

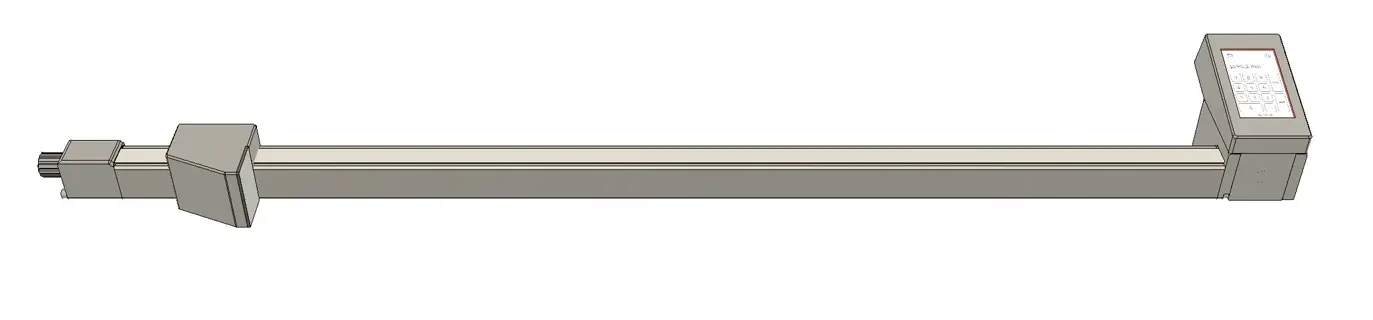

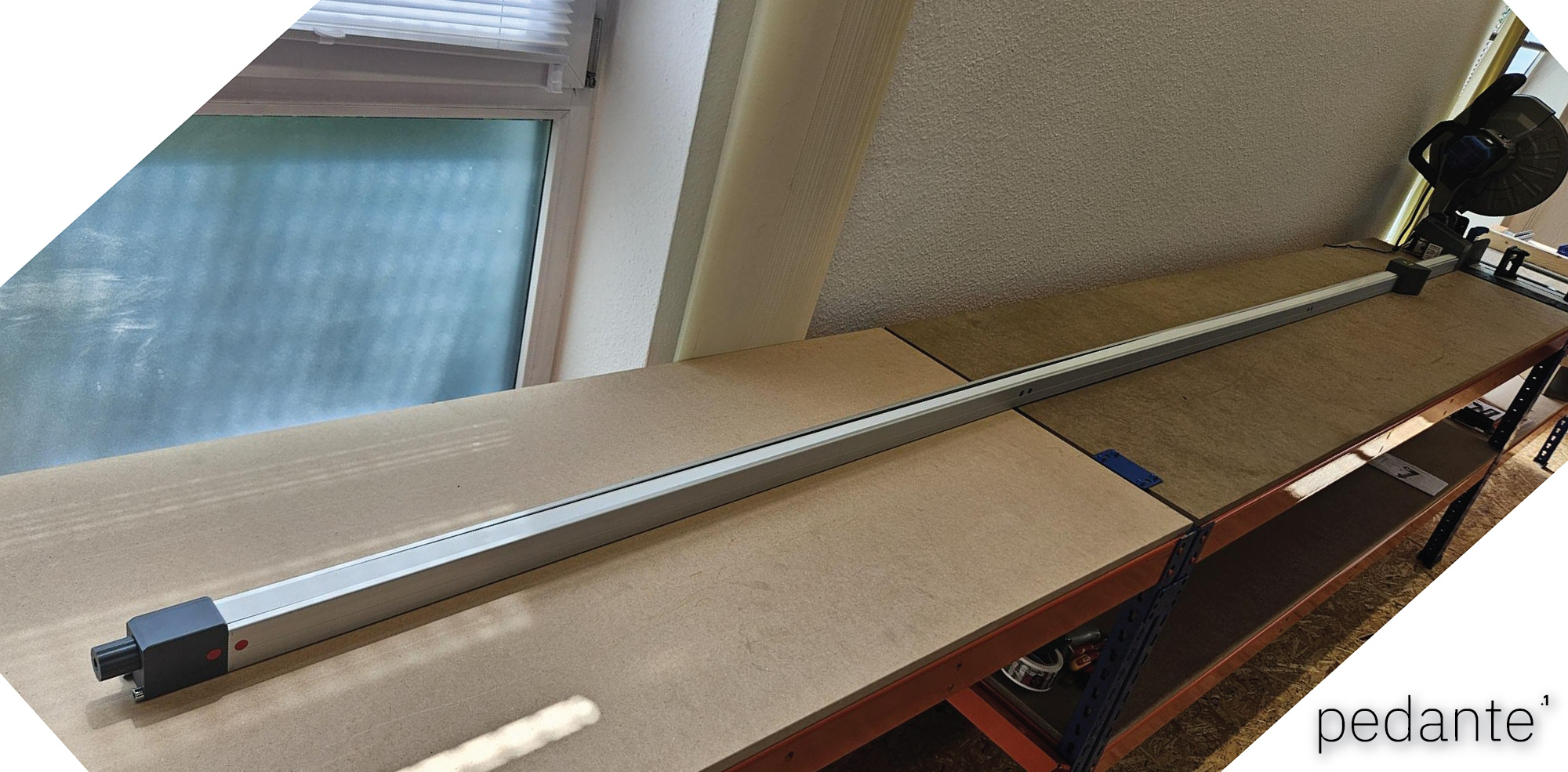

Dit is de fysieke lengte van het complete systeem, inclusief het profiel, de motor-/besturingseenheid en de riemspanner.

Werkbereik
Dit is het effectieve bereik waarbinnen het aanslagblok kan bewegen en wat u daadwerkelijk gebruikt voor het zagen.

Voorbeeld
Als u het LS-24-U model kiest met een werkbereik van 2220 mm en uw montageafstand is 450 mm, dan is uw bruikbare zaagbereik van 450 mm tot 2670 mm.

Veelvoorkomende zaaglengtes
Kies een model zodat de meeste dagelijkse zaaglengtes ruim binnen het werkbereik vallen. Voor incidentele langere zaaglengtes kan het aanslagblok tijdelijk worden verwijderd en kan er handmatig worden gezaagd.

Korte zaaglengtes
Als u korter moet zagen dan de dode zone toelaat, gebruik dan een afstandsblok. Voorbeeld: minimumlengte is 450 mm, vereist onderdeel is 250 mm. Gebruik een afstandsblok van 1000 mm, voer 1250 mm in, plaats het blok tegen de aanslag en zaag.

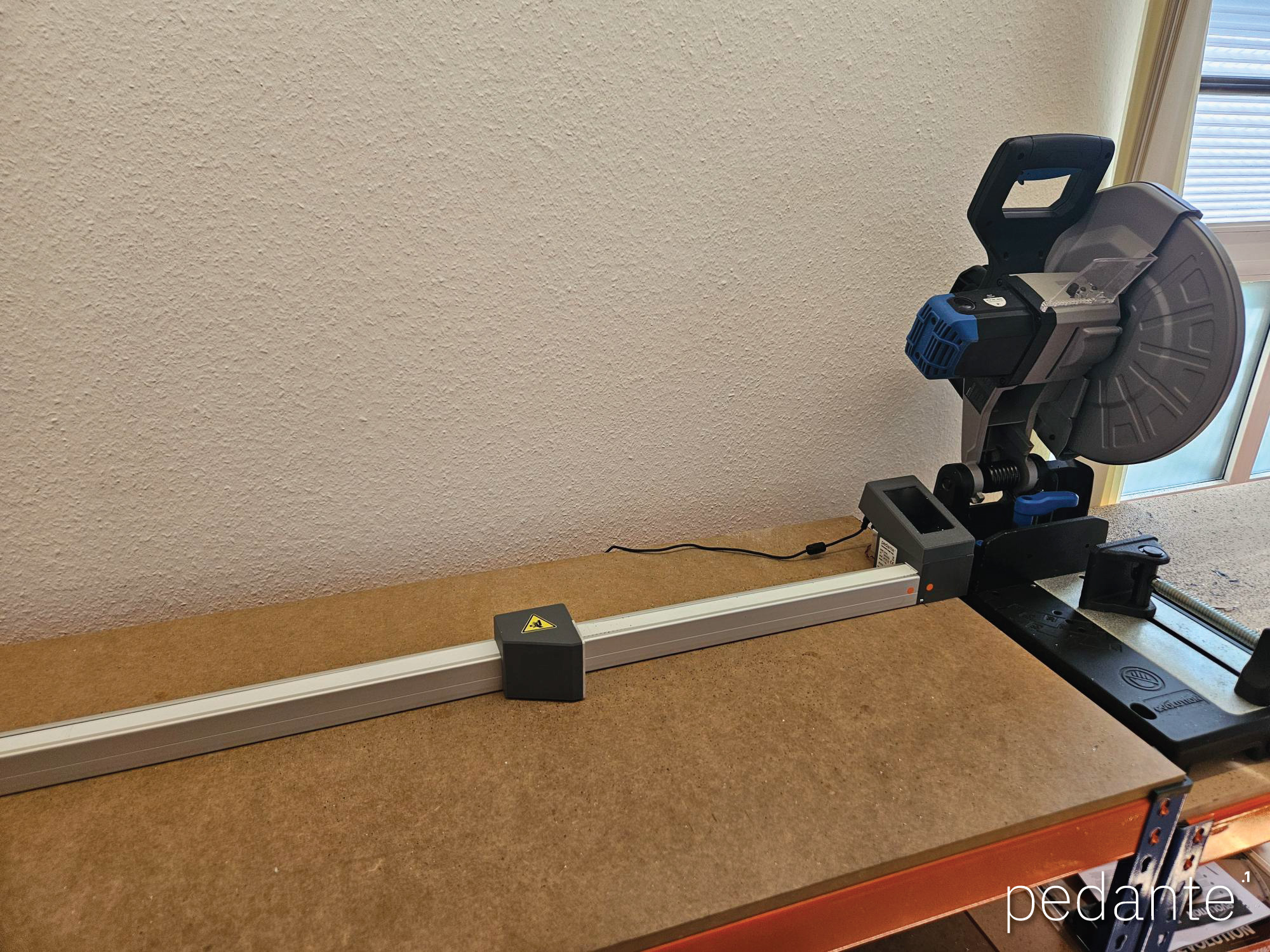

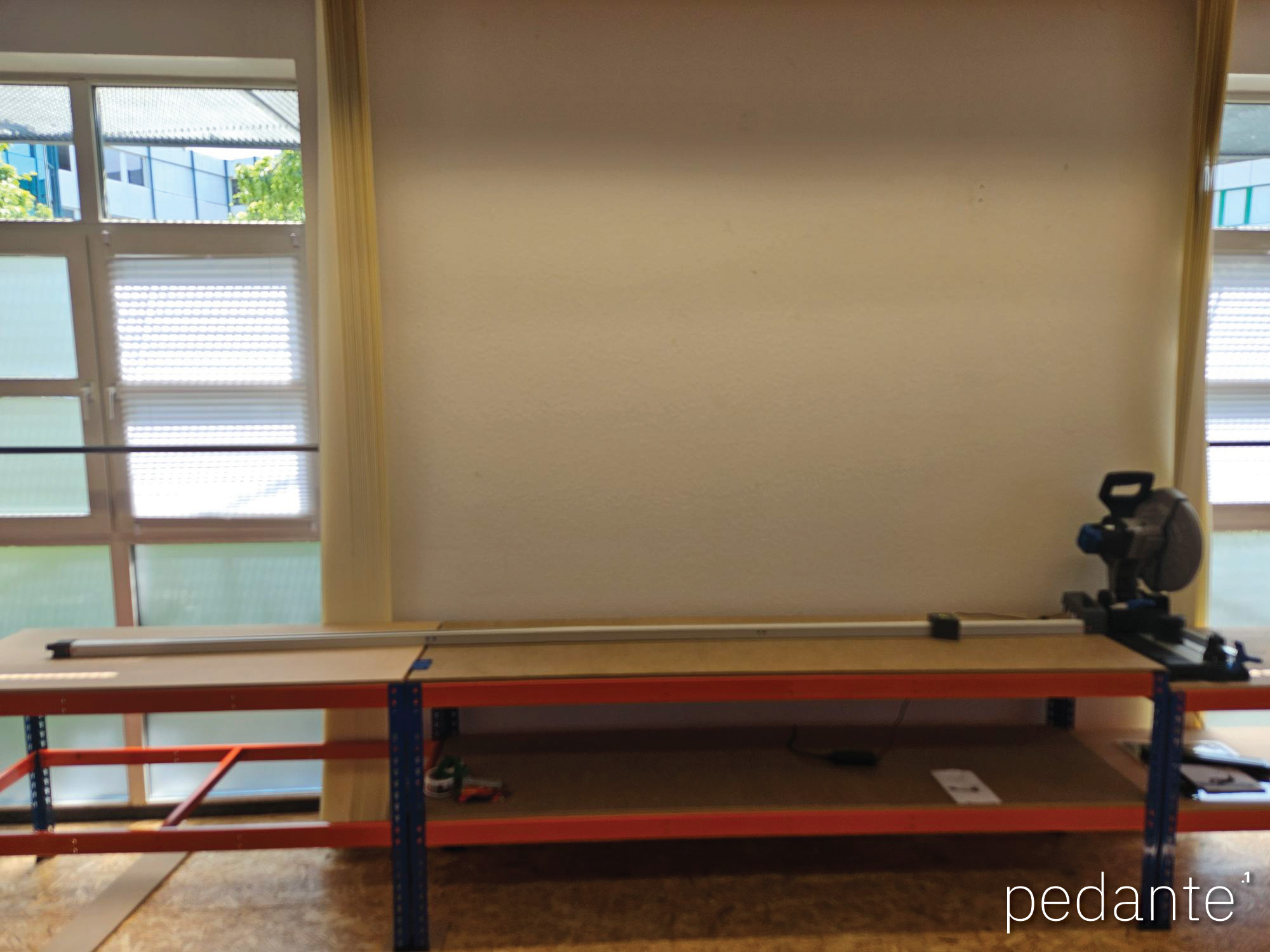

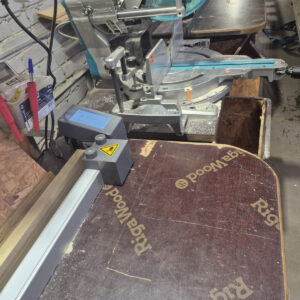

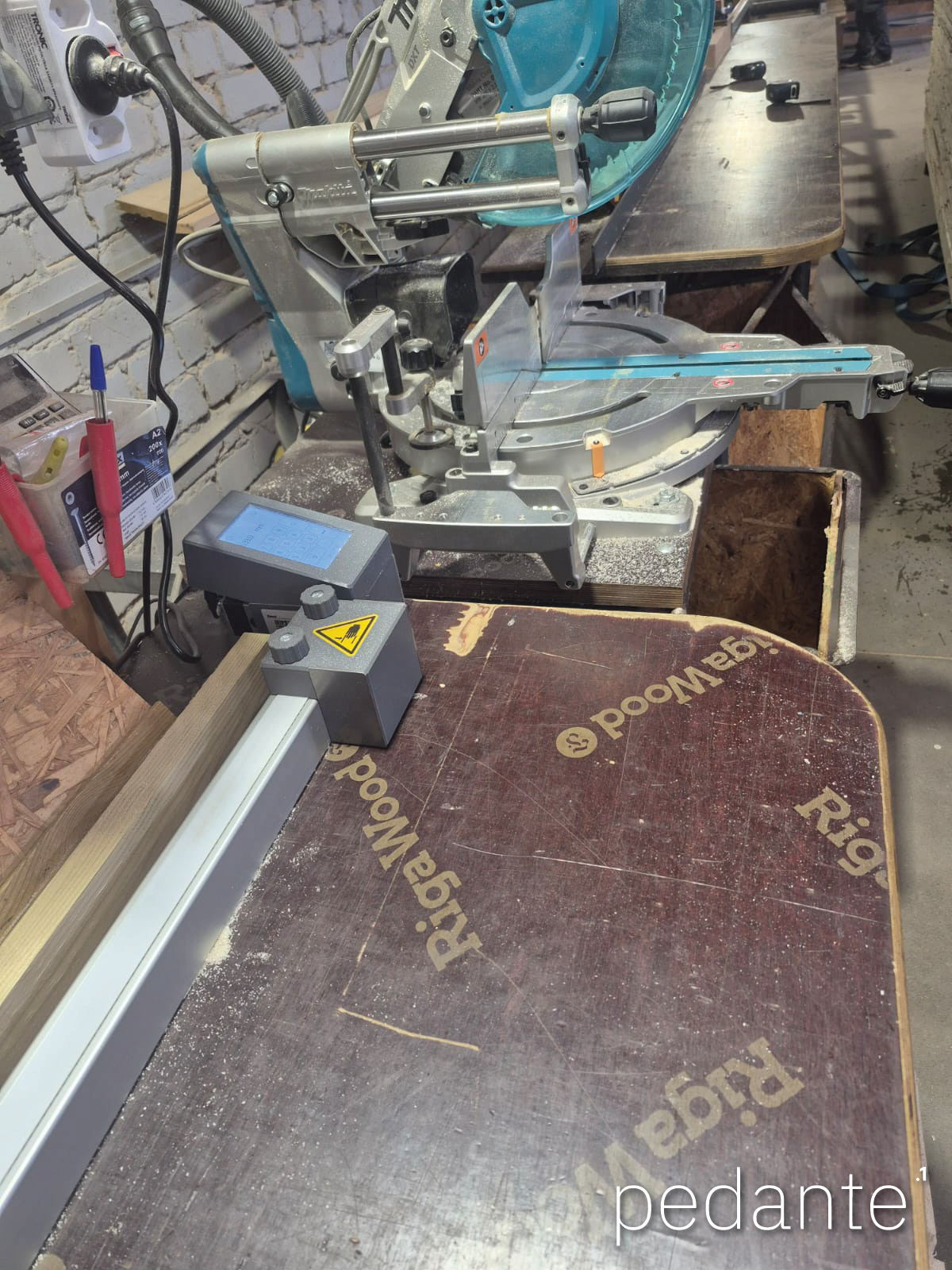

De aanslag wordt gemonteerd met hamerkopbouten die in de groef aan de onderzijde van het profiel schuiven. U boort bijpassende gaten in uw zaagtafel of rollenbaan, positioneert de aanslag en draait de bouten vast.

De Universal Series kan links of rechts worden gemonteerd. Om later van kant te wisselen draait u de besturingseenheid (motorzijde) om en voert u een reset uit. Bij de volgende start voert het systeem automatisch zelfidentificatie uit en configureert het zichzelf voor de nieuwe oriëntatie.

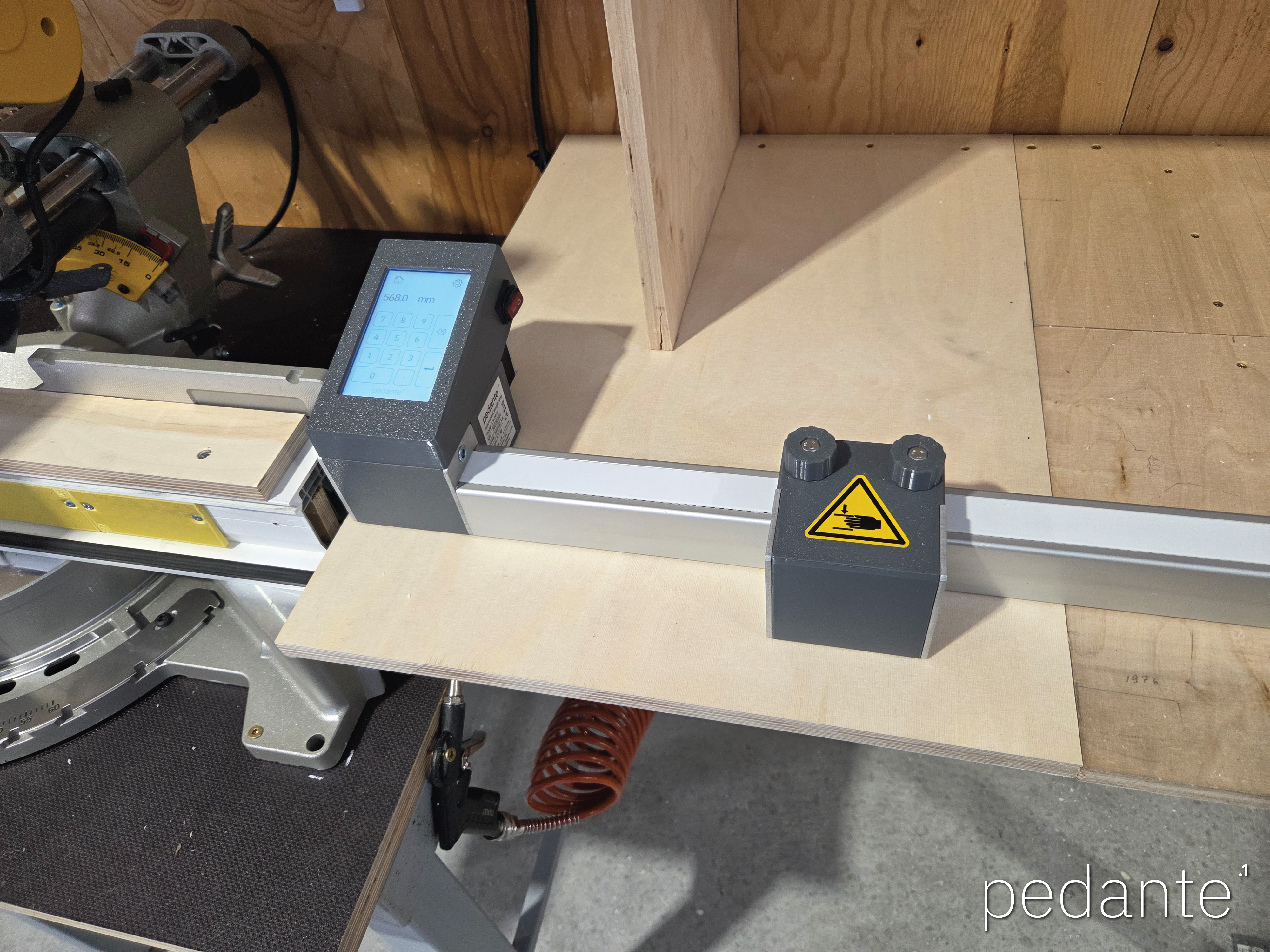

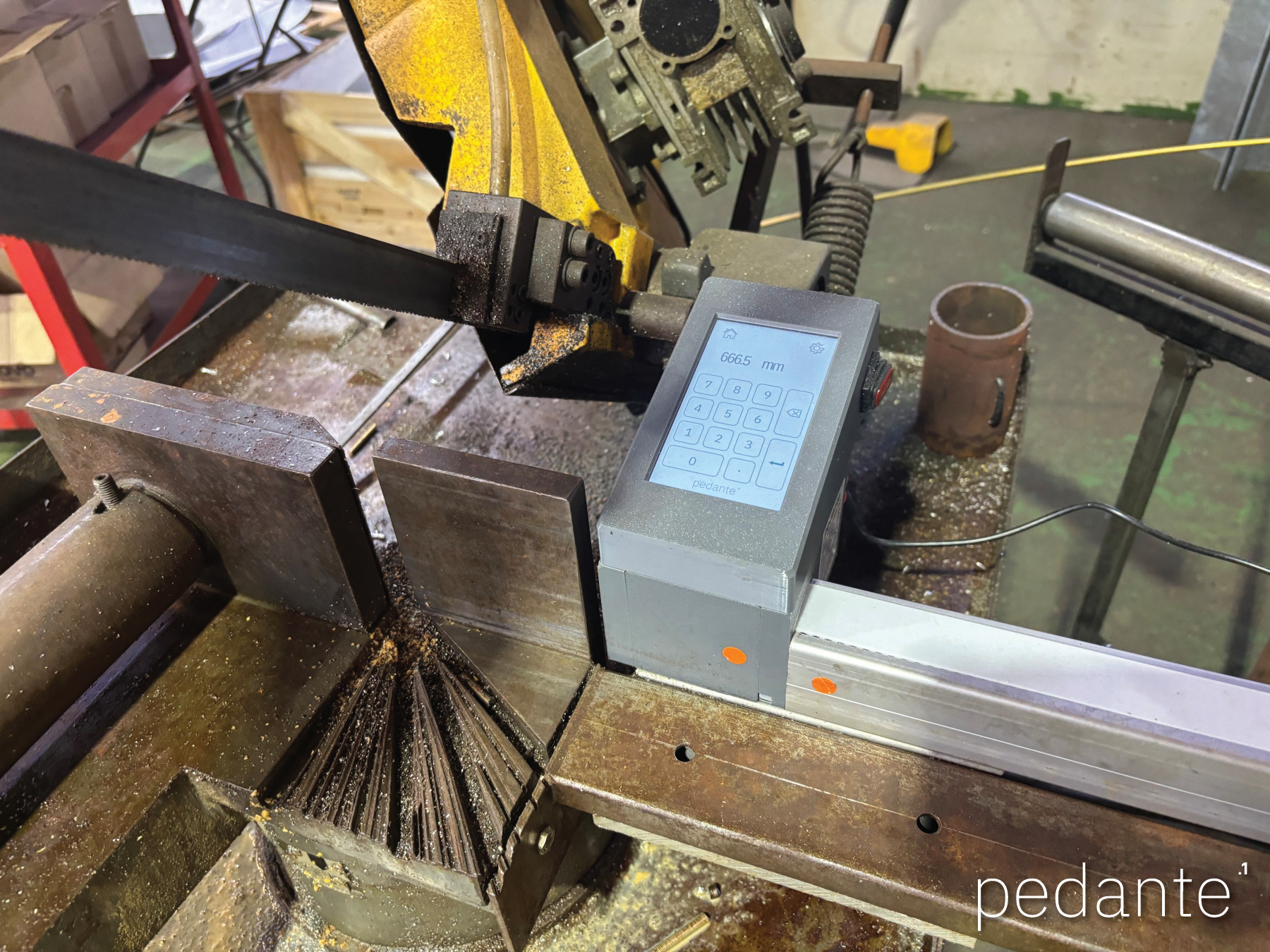

Aan het begin van de werkdag zet u het systeem aan en drukt u op de Home-knop op het touchscreen. Het systeem voert homing uit met een mechanische eindstop die door de encoder wordt gedetecteerd om een referentiepositie vast te leggen.

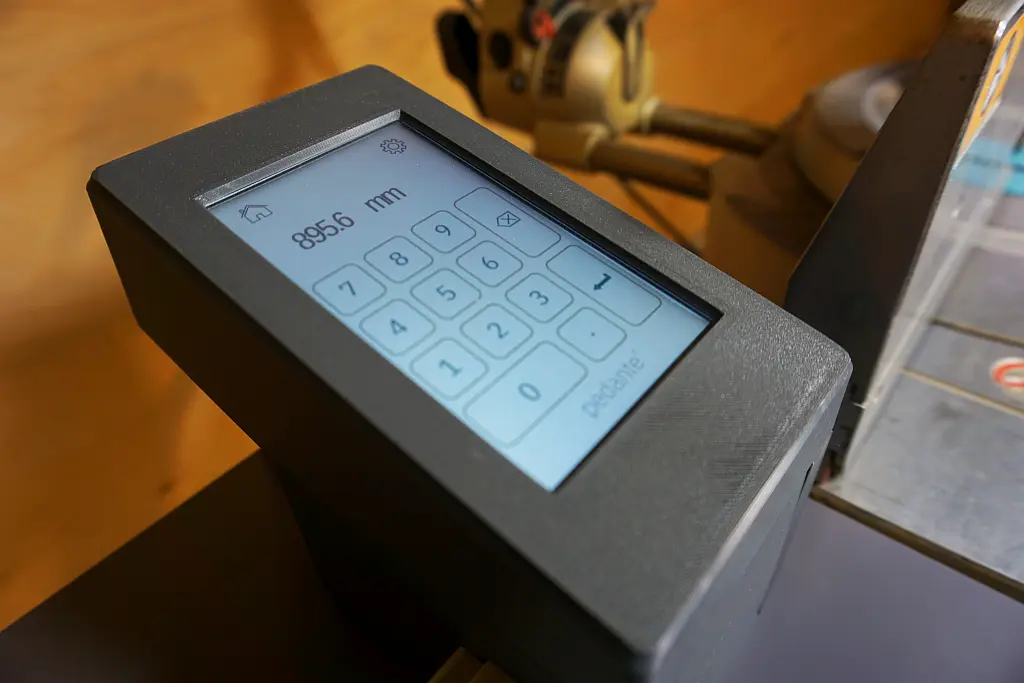

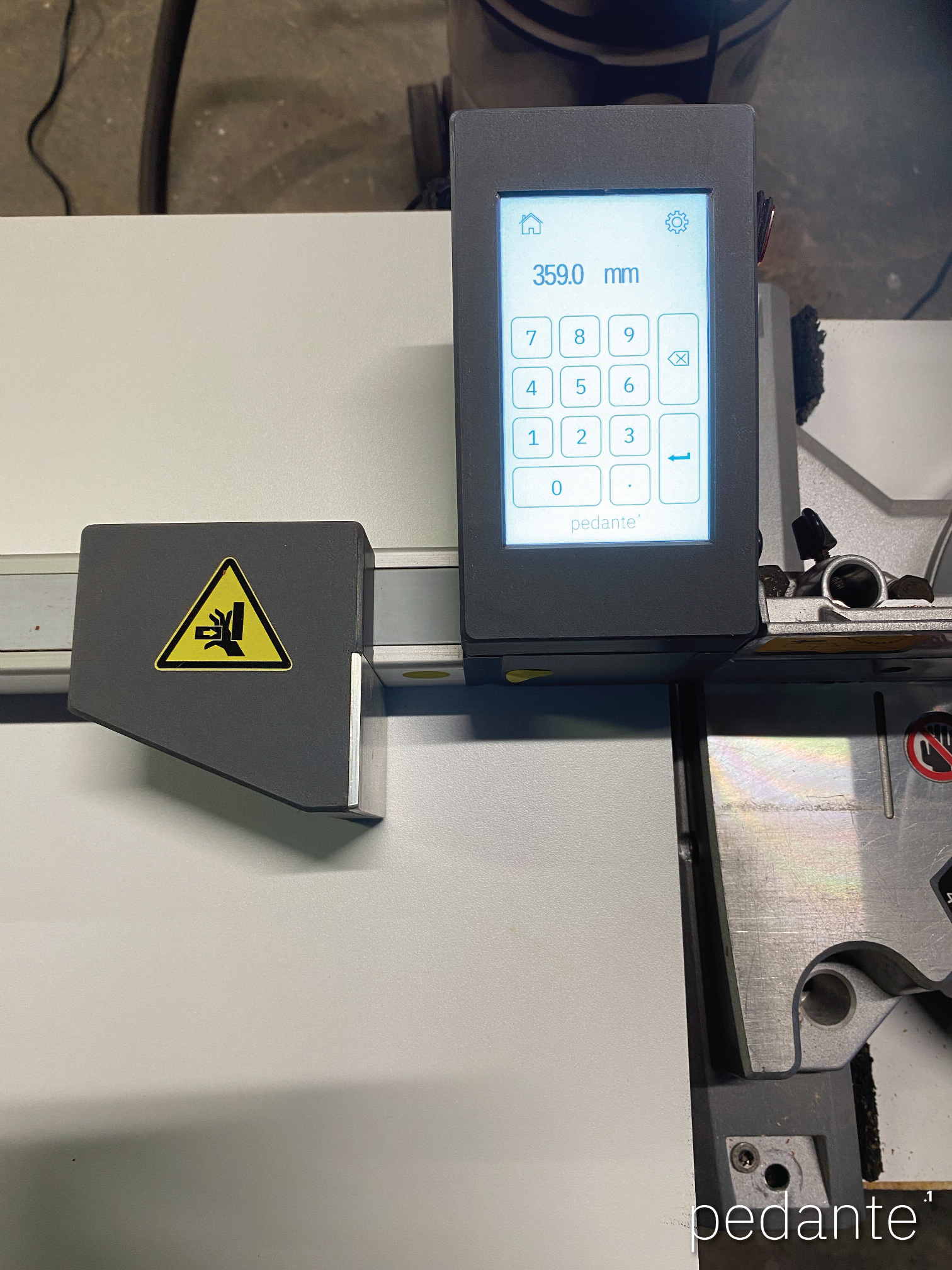

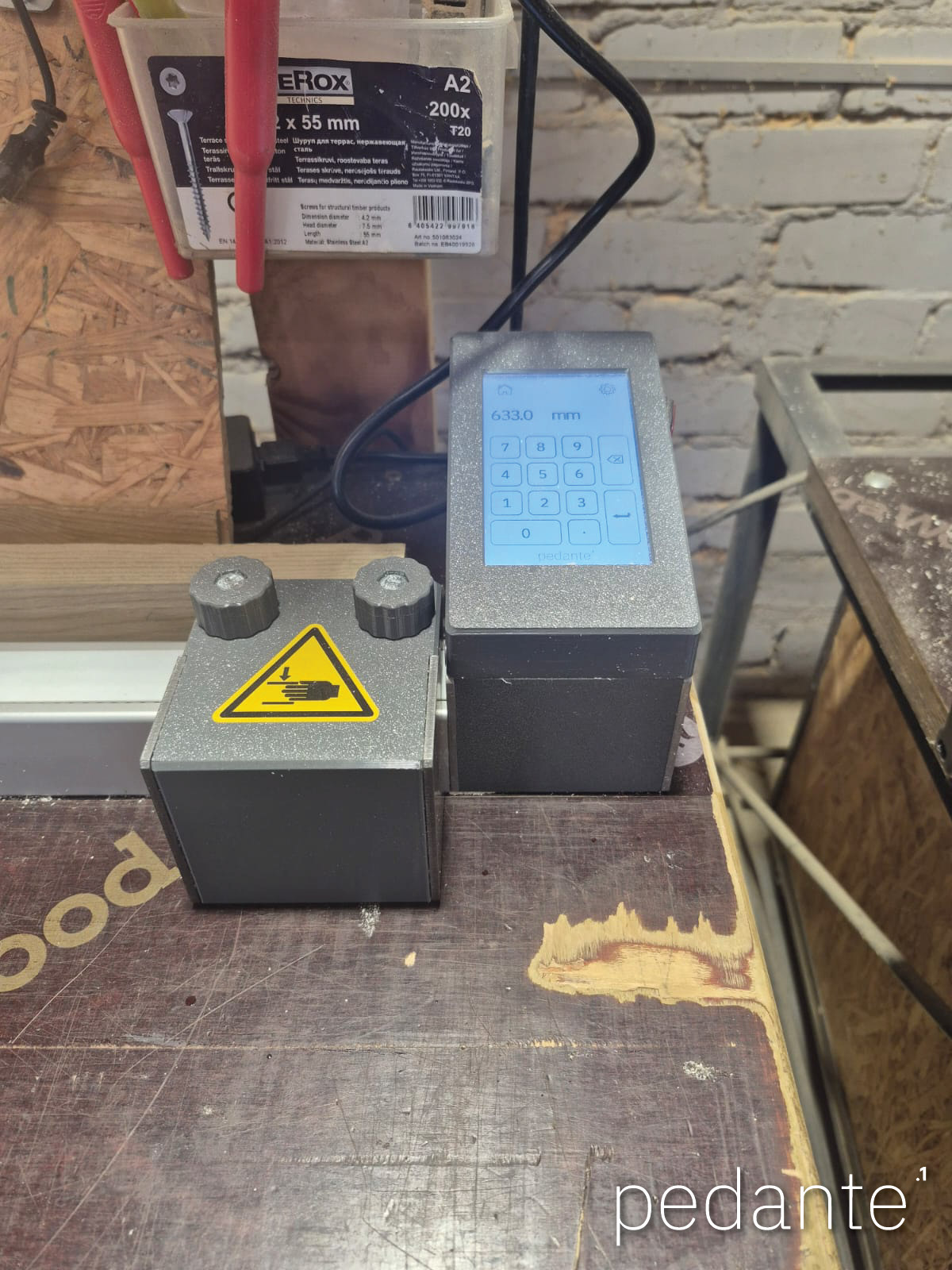

Na homing voert u de gewenste lengte in op het touchscreen en drukt u op Enter. Het aanslagblok beweegt automatisch naar de doelpositie en houdt die positie vast voor het zagen.

Als u wilt wisselen tussen millimeters en decimale inches, houdt u de mm/in-indicator op het display ingedrukt om van eenheid te veranderen.

Er is geen speciale training nodig — de bediening is zo eenvoudig als een rekenmachine: waarde invoeren en Enter drukken.

Twee typen kalibratie zijn beschikbaar via het touchscreen.

1. Referentiekalibratie (nulinstelling)

Deze kalibratie stelt het referentiepunt in tussen het aanslagblok en het snijgereedschap (zaagblad, boor, frees, enz.). Dit wordt normaal gedaan:

• na de eerste installatie,

• na mechanische wijzigingen,

• na het wisselen van het zaagblad of de referentiepositie,

• of wanneer metingen niet meer overeenkomen met de werkelijke zaagsneden.

In de praktijk meet u een bekende afstand of zaagt u een stuk, voert u de waarde in op het display en bevestigt u de kalibratie. Dit proces kan worden herhaald wanneer nodig.

2. Tandriemkalibratie

Dit is een geavanceerde kalibratie om kleine tandsteektoleranties van de riem over lange verplaatsingen te compenseren.

Deze kalibratie wordt normaal in de fabriek uitgevoerd en hoeft meestal maar één keer te worden gedaan. Ze is alleen nodig als positioneren over lange afstanden een constante afwijking laat zien.

Onjuiste riemkalibratie kan de nauwkeurigheid verminderen, daarom wordt deze instelling meestal alleen gebruikt wanneer nodig.

De invoerresolutie is 0.1 mm (of 0.001 inch in inch-modus). De praktische positioneernauwkeurigheid is ±0.2 mm.

De nauwkeurigheid stapelt zich niet op bij herhaalde verplaatsingen. Kleine afwijkingen kunnen optreden door temperatuurveranderingen of mechanische zetting, wat normaal is bij riemaandrijvingen en indien nodig met kalibratie kan worden gecorrigeerd.

• Het systeem is niet ontworpen om materiaal te duwen of te dienen als mechanische eindstop voor krachtig aanvoeren.

• Het ondersteunt geen hoekmeting of samengestelde zaaggeometrie.

• Er zijn geen zaaglijsten, Bluetooth, Wi-Fi, apps of cloudfuncties. Het systeem is bewust eenvoudig en lokaal gehouden.

Af en toe tegen het aanslagblok stoten gebeurt bij normaal werkplaatswerk, vooral bij lange of zware stukken. In tegenstelling tot handmatige aanslagen die kunnen verschuiven en verkeerde zaagsneden kunnen veroorzaken, behoudt het systeem automatisch zijn positie.

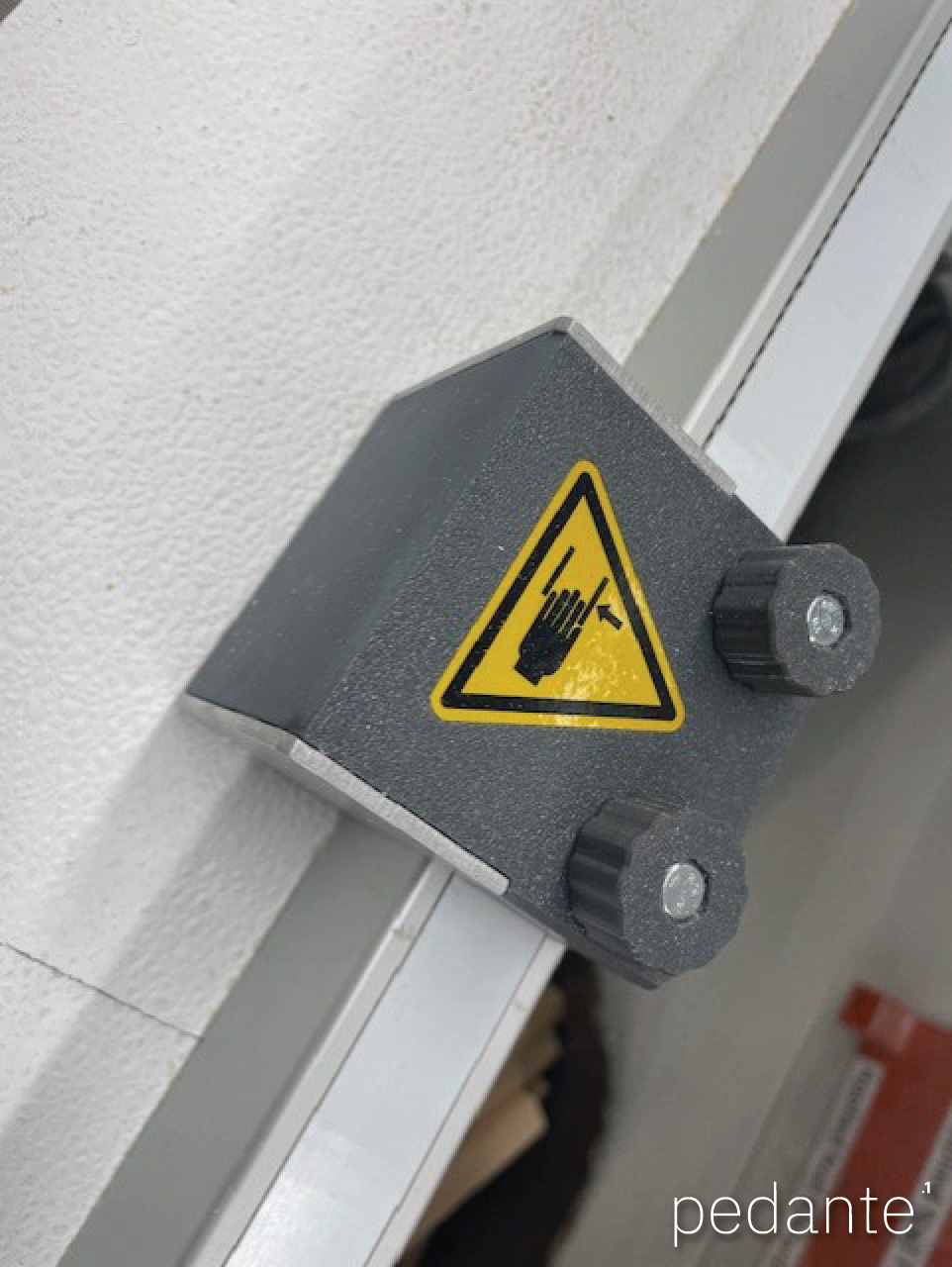

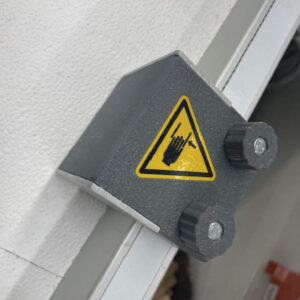

De aanslag gebruikt een Smart Position Guard systeem. De motor houdt het aanslagblok altijd op positie, maar tijdens normaal gebruik is de houdkracht verlaagd om energie te besparen en de motor koeler te houden.

De besturingselektronica bewaakt de positie van de aanslag honderden keren per seconde. Als het blok meer dan ongeveer 0.1 mm uit positie wordt gedrukt, verhoogt het systeem direct de motorhoudkracht en brengt het aanslagblok terug naar de exacte positie.

Deze correctie gebeurt meestal zo snel dat de beweging niet eens zichtbaar is. Het aanslagblok is echter een precisiepositioneerder en geen mechanische stootstop, dus materiaal moet niet met kracht tegen het blok worden geduwd.

Het systeem werkt op 24 V DC. De beweging is soepel, er is geen plotselinge acceleratie en er is een noodstop beschikbaar op het touchscreen terwijl de motor beweegt.

Het systeem is ontworpen en gebouwd in Letland.

De garantie is twee jaar voor privégebruik en één jaar voor zakelijk gebruik. Reserveonderdelen zijn altijd beschikbaar.

Technische ondersteuning wordt direct door de fabrikant geleverd. U kunt op elk moment contact opnemen voor installatie, kalibratie of probleemoplossing.

Ordervoorbereiding

Elke unit wordt binnen 2–3 werkdagen na betaling voorbereid en getest.

Levertijd (na verzending)

• EU: 4–7 werkdagen

• UK, Norway, Switzerland: 5–8 werkdagen

• USA & Canada: 8–12 werkdagen

Betaling

Betaling wordt geaccepteerd via bankoverschrijving.

Bestellen via de website

Bestel via de bestelpagina op de website.

• Met een geldige EU VAT number of verzending buiten de EU worden prijzen zonder VAT weergegeven.

• Anders wordt VAT automatisch toegevoegd.

Na het plaatsen van de bestelling ontvangt u een orderbevestiging per e-mail met betalingsgegevens. Na betaling wordt de unit voorbereid en getest. Zodra deze is verzonden, ontvangt u per e-mail een trackingnummer en factuur.

Bestellen per e-mail

U kunt ook per e-mail bestellen. Stuur:

• geselecteerd(e) model(len),

• bedrijfs- of persoonlijke gegevens,

• afleveradres,

• contactgegevens,

• EU VAT number (indien van toepassing).

Er wordt een proforma factuur opgesteld en verzonden. Als u een formele offerte nodig heeft, vermeld dit in de e-mail.

Aangepaste lengtes

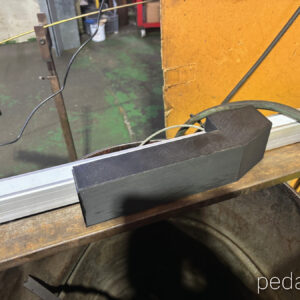

Aangepaste lengtes zijn mogelijk. Neem contact met ons op om de vereisten te bespreken.

Ja. U kunt contact opnemen via het contactformulier op de contactpagina of per e-mail in uw voorkeurstaal. Duits, Frans, Italiaans, Spaans en andere talen zijn welkom.

Hoewel de hoofdinhoud van de website in het Engels is, beantwoorden wij graag vragen, helpen wij met bestellen en bieden wij ondersteuning in uw taal wanneer mogelijk.
